Mit V12 werden die Werkzeuge standardmäßig gruppiert dargestellt.

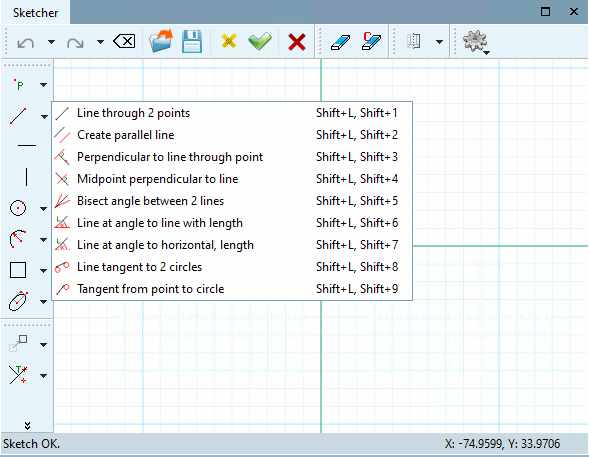

Beispiel: Gruppe "Linien" geöffnet

Beispiel: Gruppe "Linien" geöffnet

Ein Klick mit der sekundären Maustaste an beliebiger Stelle in eine Toolbar öffnet ein Menü zum Ein- und Ausschalten der Toolbars:

Die folgende Abbildung zeigt die Toolbarnamen und zugleich die Gruppennamen wie sie verwendet werden, wenn die Einstellungsoption Werkzeuge gruppieren [Group tools] deaktiviert ist.

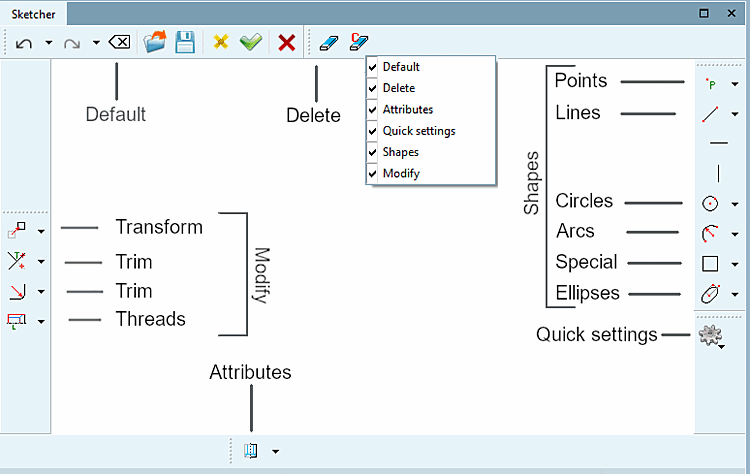

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" aktiviert

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" aktiviert

Standardmäßig ist die Funktion Werkzeuge gruppieren [Group tools] eingeschaltet. Die Option zum Ein- und Ausschalten finden Sie im PARTdesigner unter Extras Menü -> Einstellungen... [Preferences...] -> Sketcher (hist.) [Sketcher (feat.)].

Die folgende Abbildung zeigt die Toolbars mit Namen ohne Gruppierung:

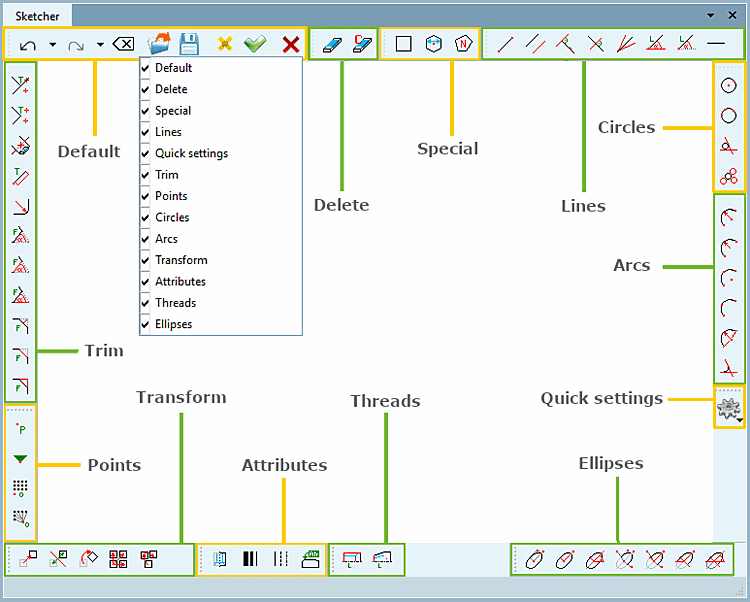

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" deaktiviert

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" deaktiviert
