7.9.3.2.2. Dialogfenster „DXF-Import“ (*.dxf-Datei)
|  |
| Zurück | Weiter |

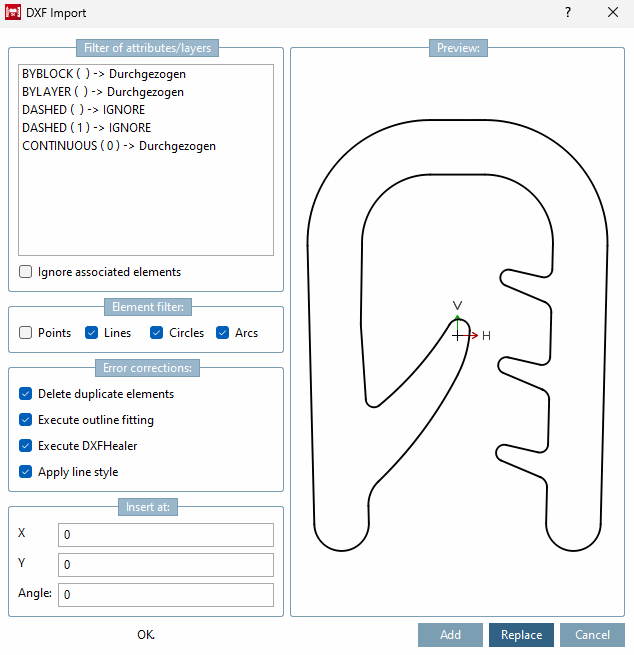

Wenn Sie eine *.dxf-Datei importieren, öffnet sich das Fenster DXF-Import [DXF Import].
Filter für Attribute/Layer [Filter of attributes/layers]:
In diesem Feld finden Sie eine Liste der Layer der Importzeichnung und ihrer zugeordneten Eigenschaften. Layer mit der Eigenschaft durchgezogen werden in die Zeichnung des PARTdesigner übernommen. Wenn Sie Layer/Zeichnungselemente von der Übernahme in PARTdesigner ausschließen wollen, markieren Sie die betreffende Layerzeile und setzen Sie im Optionsfeld Zugehörige Elemente ignorieren [Ignore associated elements] ein Kreuzchen (der Reihe nach auch mehrere).
![[Hinweis]](images/note.png) | Hinweis |
|---|---|
Im PARTdesigner werden nur Elemente berücksichtigt/angezeigt, die die Eigenschaft Durchgezogen [Solid] besitzen. | |
Fehlerbereinigungen [Error corrections]:
Doppelte Elemente entfernen [Delete duplicate elements]
Sich deckende Linien werden gelöscht, bevor die Zeichnung importiert wird.
Konturfitting durchführen [Execute outline fitting]
Etwaige Lücken zwischen Zeichnungselementen werden geschlossen, da sich Zeichnungen mit unterbrochenen Konturen im PARTdesigner nicht abspeichern lassen.
DXFHealer ausführen [Execute DXFHealer]
Mittels DXFHealer ausführen [Execute DXFHealer] können Sie die Funktion direkt beim Import die Funktion aktivieren.
Beim bereits importierten Sketch benutzen
Sie die Schaltfläche
in der Symbolleiste.
Die folgenden Beispiele zeigen die Ergebnisse einer Fehlerbereinigung:
Sofern Änderungen vorgenommen wurden, werden diese im Nachrichtenfenster ausgegeben. Wird nichts ausgegeben, hat sich auch nichts verändert.
Es wurden 3 sehr kleine Elemente entfernt
Die folgenden Meldungen sind möglich (auch mehrere):
| Hinweis |
|---|---|
Um Ergebnisse wunschgemäß anzupassen,
können Sie in die Einstellungen in der Konfigurationsdatei
unter | |
Haben 2 Punkte einen kleineren
Abstand als pointEps, werden sie als
gleich betrachtet. Durch pointEps wird auch die
Anzahl der Nachkommastellen (im Beispielwert unten '3' [für
pointEps keine Werte
kleiner 0,001 wählen]) festgelegt. Für die Mittelpunkte von
Bögen können allerdings mehr Nachkommastellen
auftreten.
pointEps=0.001
Ist der Unterschied zwischen 2
Winkeln kleiner als angleEps Grad, werden sie
als gleich betrachtet
angleEps=1.0
Wenn ein Polygon mehr als
Ecken hat, die auf einen Kreis liegen, wird es
durch einen Kreis bzw. einen Kreisbogen genähertminVertexCountForArc
minVertexCountForArc=12
Eine Polygonkette muss mindestens die
Länge minLinesForArc haben, um
durch einen Kreisbogen genähert zu werden
minLinesForArc=4
Ein Element wird als klein angesehen,
d.h. es wird entfernt, wenn es kleiner als smallAbs oder kleiner als
smallRel im Verhältnis zur
Gesamtgröße ist.
smallRel=0.0001 smallAbs=0.1
Maximaler Abstand zum Original (absolut und relativ)
maxDistToOrigRel=0.0001 maxDistToOrigAbs=0.1
ABS sind absolute Werte, REL ist relativ zur Größe des Bauteils. Wenn mehr entfernt werden soll, dann wählen Sie die Werte größer. small<x> und maxDistrToOrig<x> sollten in etwa die gleiche Größenordnung haben.
Linienstil anwenden [Apply line style]

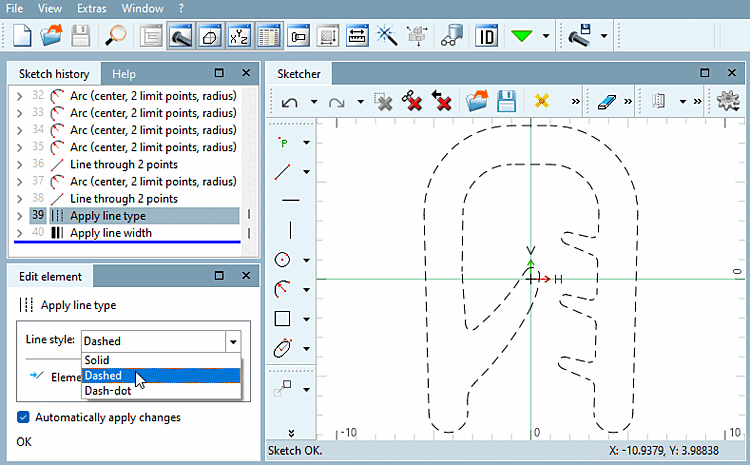

Ist die Option angekreuzt, wird der Linienstil mitimportiert. Sie können anschließend in der Sketch Historie [Sketch history] die Parameter für den Linienstil bearbeiten.
Sollten Sie die Option nicht ankreuzen, taucht der Linienstil nicht in der Sketch Historie [Sketch history] auf und Sie können diese nicht bearbeiten.
