Die folgenden Beispiele zeigen, was bei Anfügepunkten an Verschraubungselementen zu beachten ist.

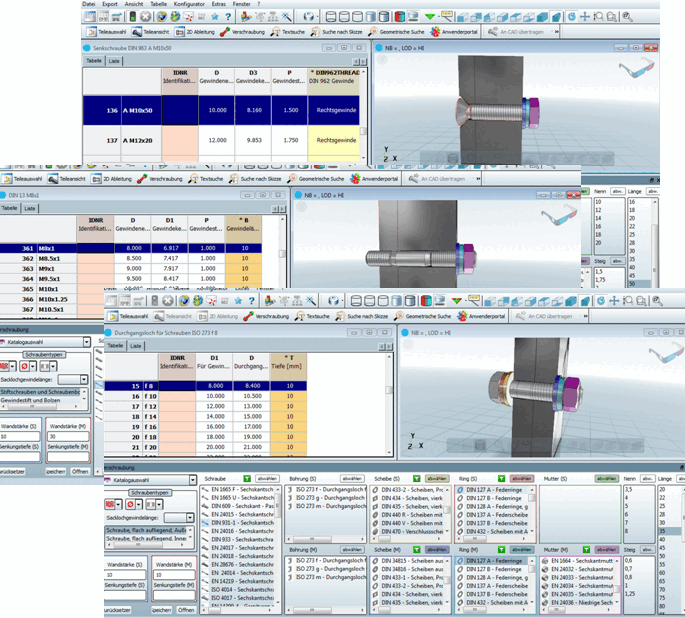

Beispiele Verschraubungen
Allgemein gilt: Anzahl, Lage, Ausrichtung und Benennung (Nummerierung) der Anfügepunkte ist zu beachten!
Anzahl, Lage und Benennung ergibt sich aus der PCon-Klassifizierung.
Schrauben:
Zylinderkopfschraube
Anfügepunkte [Connection points]:
IP 2: Oberseite Schraubenkopf
IP 1: Auflagefläche Schraubenkopf
IP 3: Schraubenende
Senkschraube
IP 1: Oberseite Schraubenkopf
IP 2: Unterseite Schraubenkopf
Stiftschraube
IP 1: Oberseite
IP 2: Unterseite
IP 3: Ende Einschraubgewinde
Gewindestift
Muttern
Mutter
Anfügepunkt [Connection point]:
IP 1: Auflagefläche
Hutmutter
Scheiben / Ringe
Scheibe
Ring
Bohrungen
Durchgangsgewindebohrung
IP 1: Materialoberseite
IP 3: Materialunterseite
Sacklochgewindebohrung
IP 2: Materialunterseite
IP 3: Gewindeende
Durchgangsbohrung mit Senkung, glatt aufliegend
IP 2: Senkung Auflagefläche
Durchgangsbohrung für Senkschrauben
IP 2: Senkungsende
Durchgangsbohrung
