7.9.2. Aufruf des Sketchers

Das Dockingfenster Sketcher erscheint bei verschiedenen Aufrufen:

Neuer Sketch... [New sketch...] / Editieren... [Edit...]:
Wenn Sie einen neuen Sketch für ein Bauteil erstellen wollen, gehen Sie folgendermaßen vor:

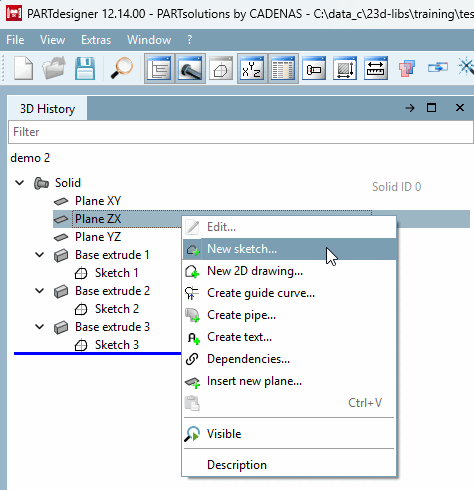

1. Öffnen Sie im Dockingbereich 3D Historie [3D History] auf einer der drei Ebenen (Plane XY, ZX. YZ) das Kontextmenü.
2. Wählen Sie den Befehl Neuer Sketch... [New sketch...].
  -> Das Dockingfenster Sketcher wird geöffnet.
Wollen Sie einen bereits angelegten Sketch bearbeiten, gehen Sie folgendermaßen vor:

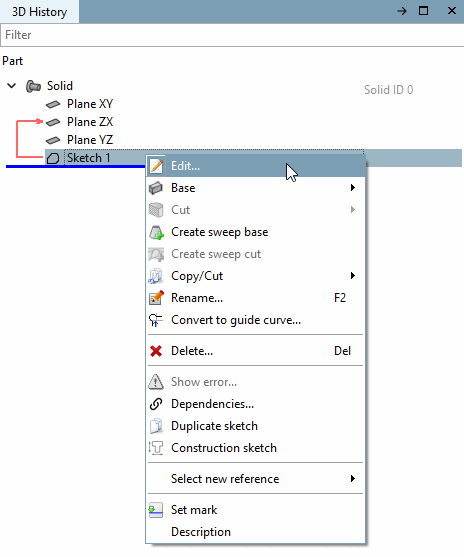

1. Selektieren Sie den zu bearbeitenden Sketch (in Abb. unten beispielhaft "Sketch 1").
2. Klicken Sie im Kontextmenü auf den Befehl Editieren... [Edit...].

  -> Das Dockingfenster Sketcher wird geöffnet.
Neue 2D-Zeichnung... [New 2D drawing...]:
Wird der Sketcher im Zeichnung-Modus geöffnet, erscheint zunächst das gleichnamige Dialogfenster, wo Sie eine Ansicht [View] wählen können. Nach Klick auf OK, öffnet sich das Dockingfenster Sketcher.
Im Zeichnung-Modus stehen gegenüber dem reinen Sketch-Modus zusätzliche Werkzeuge zur Verfügung. Siehe Abschnitt 7.9.3.15, „ Werkzeuge im Zeichnungs-Modus “.
Neuer Verlaufs-Sketch... [New guiding curve...]:
Sweeps können auch aus einer Kombination von Sketch und einer Verlaufskurve des Sketches erstellt werden. Siehe Abschnitt 7.6.2.9.2, „Sweeps mit Verlaufs-Kurve erstellen “.
