7.9.3.13. Modifizieren -> Zuschneiden (Teil 2)

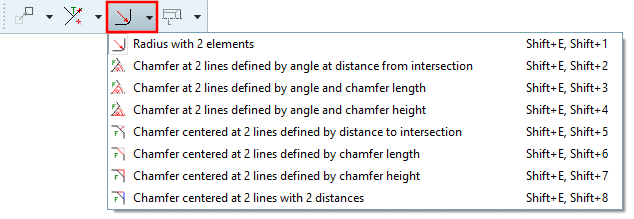

Modifizieren [Modify] -> Zuschneiden [Trim] gruppiert (Teil 2)

	Hinweis

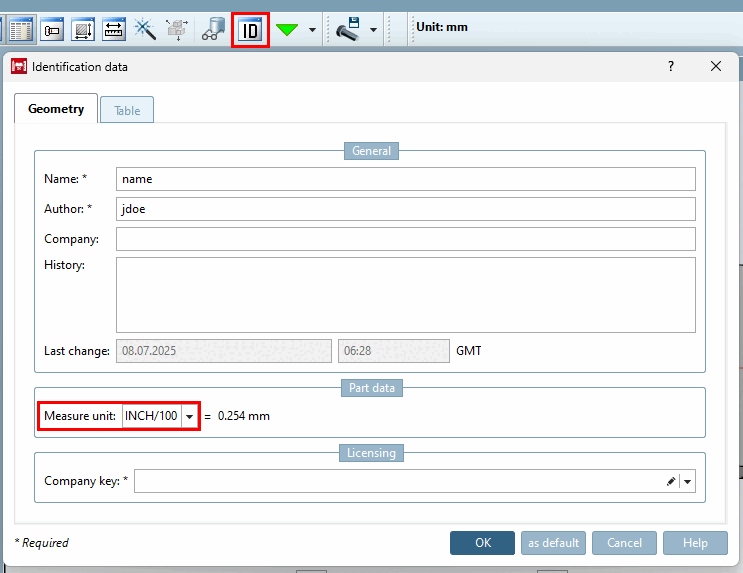

Beim Verrunden von Modellen, die mit Inch bemaßt sind, kann es bei der Übergabe des 3D Modells and ein CAD Programm dazu kommen, dass die Verrundung nicht zu sehen ist, weil der Inch wert zu klein ist. Um dies zu vermeiden können Sie im PARTdesigner die Identifikationsangaben [Identification data] aufrufen und dort bei Maßeinheit [Measure unit] auf INCH/100 stellen. Wenn Sie bereits mit einer anderen Maßeinheit gearbeitet haben, fragt das System Sie, ob die vorhanden Werte umgerechnet werden sollen.

Hinweis

Beim Verrunden von Modellen, die mit Inch bemaßt sind, kann es bei der Übergabe des 3D Modells and ein CAD Programm dazu kommen, dass die Verrundung nicht zu sehen ist, weil der Inch wert zu klein ist.

Um dies zu vermeiden können Sie im PARTdesigner die Identifikationsangaben [Identification data] aufrufen und dort bei Maßeinheit [Measure unit] auf INCH/100 stellen. Wenn Sie bereits mit einer anderen Maßeinheit gearbeitet haben, fragt das System Sie, ob die vorhanden Werte umgerechnet werden sollen.

Verrundung erstellen

Verrundung an 2 Elemente [Radius with 2 elements]
Erstellen Sie eine Verrundung zwischen zwei Linien.
Beispiel 1
1. Erste(n) Linie/Kreis wählen [Select first line/circle]
2. Zweite(n) Linie/Kreis wählen [Choose second line/circle]
  -> Ein Kreisbogen hängt am Cursor.
3. Radius wählen [Choose radius]: Bestimmen Sie mittels Position des Mauscursors den Radius des Kreisbogens.
4. Passen Sie den exakten Radius gegebenenfalls im Fenster Element editieren [Edit element] an.
Das Kreissegment berührt die Linien tangential.

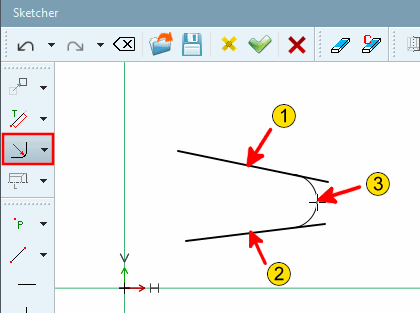

Verrundung an 2 Elemente [Radius with 2 elements]

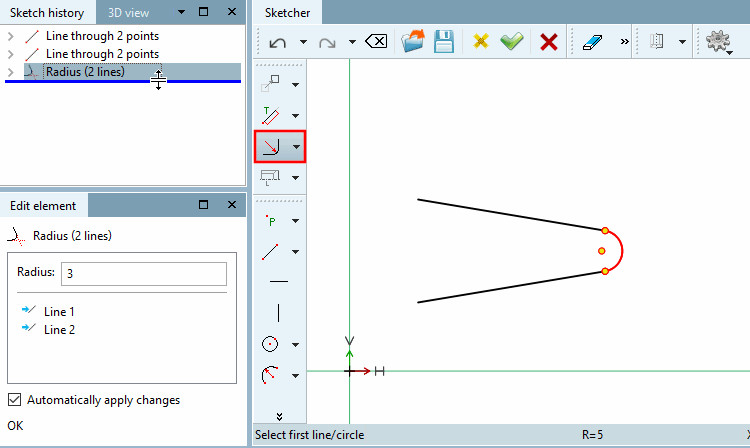

Verrundung an 2 Elemente [Radius with 2 elements] - Radius: 3

Beispiel 2

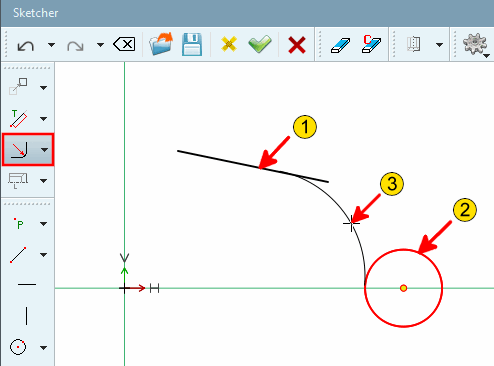

Verrundung an Linie und Kreis

	Hinweis
	Sie haben zusätzlich zur Bearbeitung im Sketch eine vereinfachte Möglichkeit im 3D-Fenster, Verrundungen zu erstellen. Siehe Abschnitt 7.6.2.12, „ Blend (Fase/Rundung hinzufügen...) “.

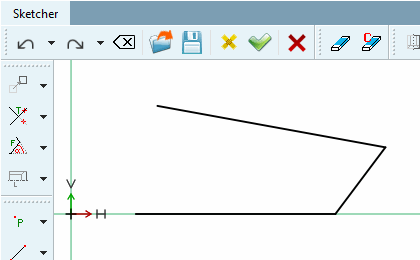

Fasen erstellen

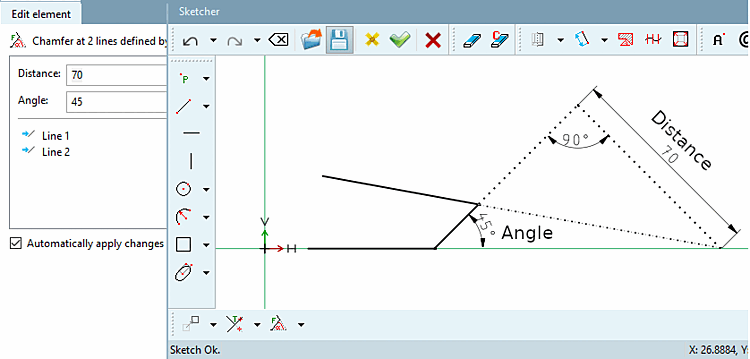

Fase an 2 Linien über Winkel und Abstand zu Schnittpunkt [Chamfer at 2 lines defined by angle at distance from intersection]
Fase zwischen 2 Linien, einstellbar über den Winkel [Angle] zur erstgewählten Linie oder einen Abstand [Distance], der sich definiert, wie ihn die Abbildung unten zeigt.

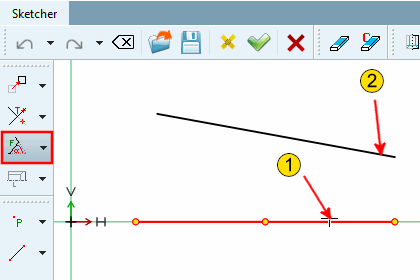

1. Fasenstart auf erster Line wählen [Choose chamfer start on first line]
2. Fasenende auf zweiter Line wählen [Choose chamfer end on second line]
3. Bestimmen Sie den exakten Abstand [Distance] und Winkel [Angle] im Fenster Element editieren [Edit element].
Fase an 2 Linien über Winkel und Abstand zu Schnittpunkt [Chamfer at 2 lines defined by angle at distance from intersection]

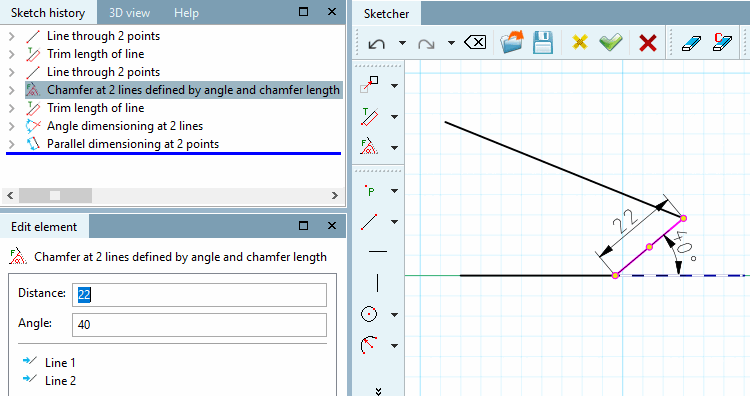

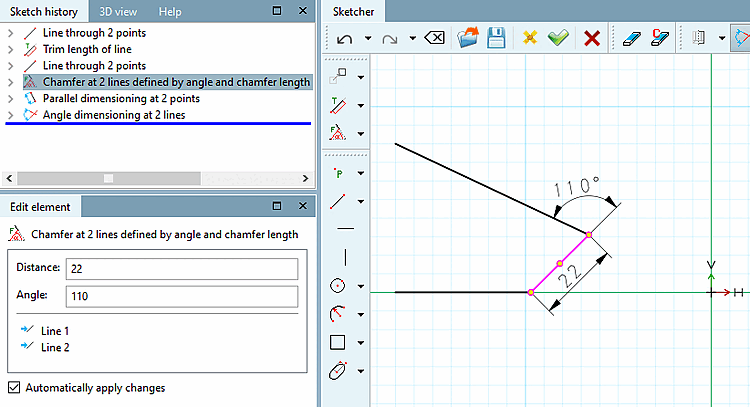

Fase an 2 Linien über Winkel und Fasenlänge [Chamfer at 2 lines defined by angle and chamfer length]
Fase zwischen 2 Linien, „einstellbar“ über den Winkel zur erstgewählten Linie (gegen den Uhrzeigersinn) und die Länge der Fase.
Beispiel 1
1. Fasenstart auf erster Line wählen [Choose chamfer start on first line]
2. Fasenende auf zweiter Line wählen [Choose chamfer end on second line]
3. Bestimmen Sie Abstand [Distance] (Fasenlänge) und Winkel [Angle] im Fenster Element editieren [Edit element].

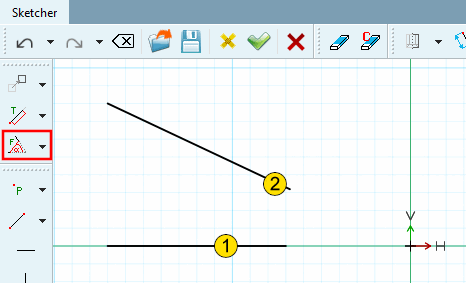

Beispiel 2 (die Linien werden in umgekehrter Reihenfolge geklickt)
1. Fasenstart auf erster Line wählen [Choose chamfer start on first line]
2. Fasenende auf zweiter Line wählen [Choose chamfer end on second line]

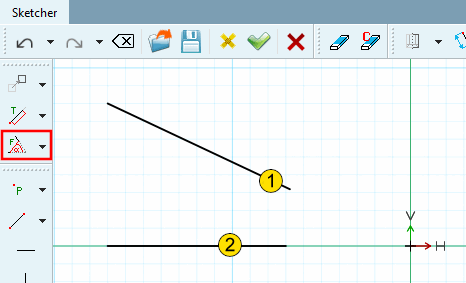

  Fasenstart und Fasenende
3. Bestimmen Sie Abstand [Distance] (Fasenlänge) und Winkel [Angle] im Fenster Element editieren [Edit element].

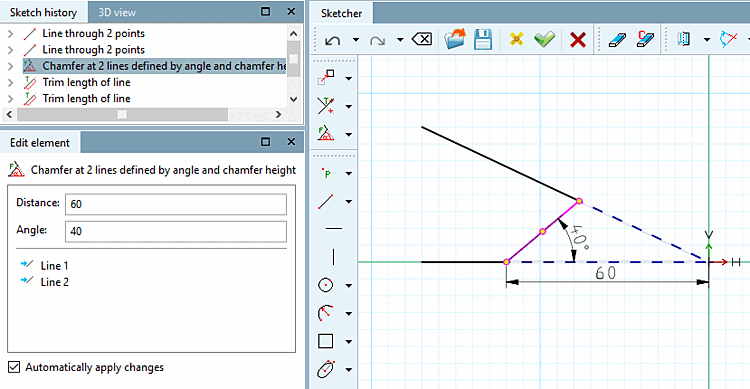

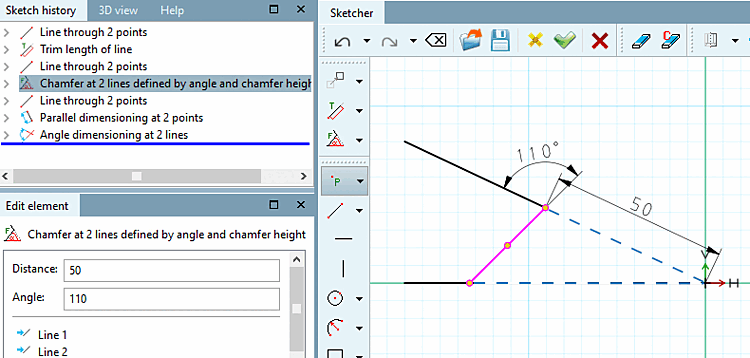

Fase an 2 Linien über Winkel und Einzugslänge [Chamfer at 2 lines defined by angle and chamfer height]
Einzugslänge
Fase zwischen 2 Linien, „einstellbar“ über den Winkel zur erstgewählten Linie (gegen den Uhrzeigersinn) und die Einzugslänge (Distanz zwischen Fase und dem Schnittpunkt der Linien).

Hinweis
Die Einzugslänge bezieht sich auf die zuerst selektierte Linie.

Beispiel 1
1. Fasenstart auf erster Line wählen [Choose chamfer start on first line]
2. Fasenende auf zweiter Line wählen [Choose chamfer end on second line]
3. Bestimmen Sie Abstand [Distance] (Einzugslänge) und Winkel [Angle] im Fenster Element editieren [Edit element].

  Beispiel 2 (die Linien werden in umgekehrter Reihenfolge geklickt)
  1. Fasenstart auf erster Line wählen [Choose chamfer start on first line]
  2. Fasenende auf zweiter Line wählen [Choose chamfer end on second line]
  3. Bestimmen Sie Abstand [Distance] (Einzugslänge) und Winkel [Angle] im Fenster Element editieren [Edit element].

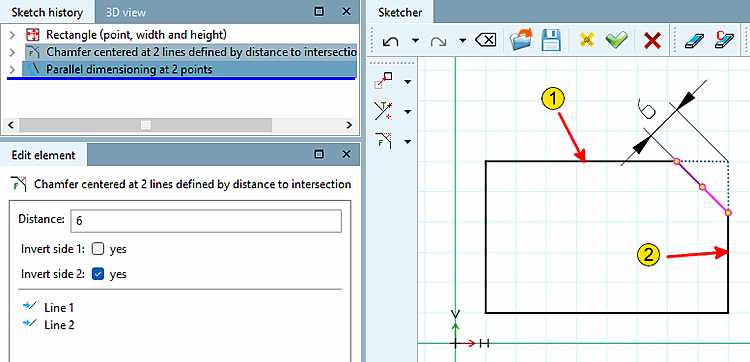

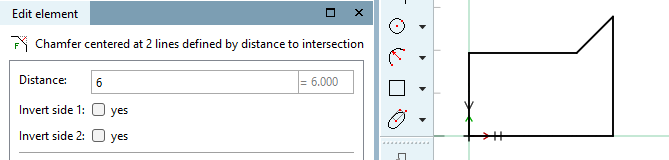

Fase mittig an 2 Linien über Abstand zu Schnittpunkt [Chamfer centered at 2 lines defined by distance to intersection]
45°-Fase zwischen 2 Linien, „einstellbar“ über den Abstand der Fase zum (imaginären) Schnittpunkt beider Linien.
1. Erste Linie wählen [Select first line]:
2. Zweite Linie wählen [Choose second line]:
  (Die Reihenfolge macht keinen Unterschied.)
3. Abstand über Punkt wählen [Select distance by point]: Klicken Sie irgendwo in den Bereich der zu erstellenden Fase.
4. Passen Sie im Eingabefeld unter Abstand [Distance] den gewünschten Abstand im Dockingfenster Element editieren [Edit element] an.

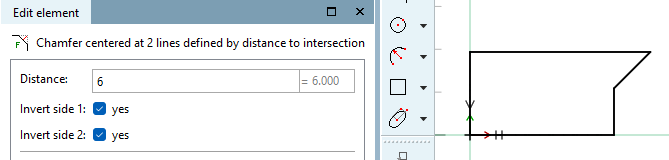

5. Optional: Es ist auch möglich, die Fase außerhalb des skizzierten Körpers zu platzieren:
  Aktivieren bzw. deaktivieren Sie die Auswahlkästchen unter Seite 1 invertieren [Invert side 1] und Seite 2 invertieren [Invert side 2] entsprechend.

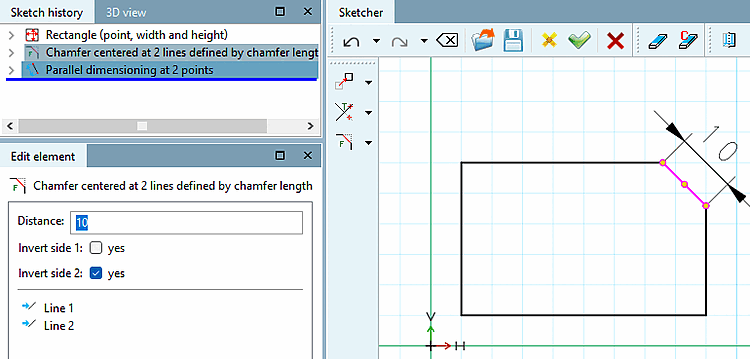

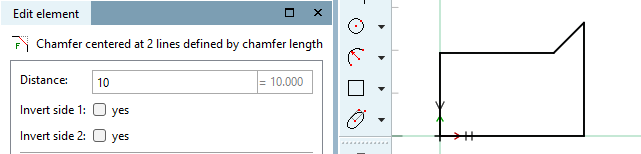

Fase mittig an 2 Linien über Fasenlänge [Chamfer centered at 2 lines defined by chamfer length]
45°-Fase zwischen 2 Linien, „einstellbar“ über die Länge der Fase.
1. Erste Linie wählen [Select first line]:
2. Zweite Linie wählen [Choose second line]:
  (Die Reihenfolge macht keinen Unterschied.)
3. Abstand über Punkt wählen [Select distance by point]: Klicken Sie irgendwo in den Bereich der zu erstellenden Fase.
4. Bestimmen Sie die exakte Länge der Fase im Fenster Element editieren [Edit element].

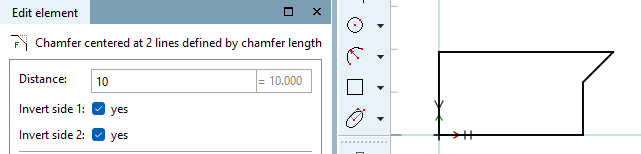

5. Optional: Es ist auch möglich, die Fase außerhalb des skizzierten Körpers zu platzieren:
  Aktivieren bzw. deaktivieren Sie die Auswahlkästchen unter Seite 1 invertieren [Invert side 1] und Seite 2 invertieren [Invert side 2] entsprechend.

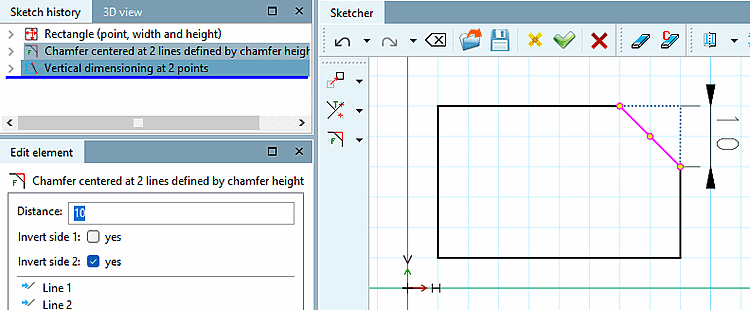

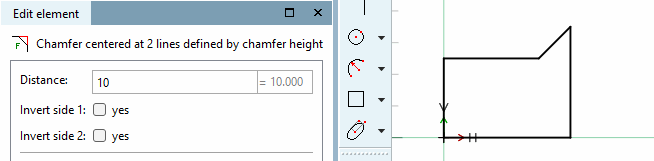

Fase mittig an 2 Linien über Einzugslänge [Chamfer centered at 2 lines defined by chamfer height]
45°-Fase zwischen 2 Linien, „einstellbar“ über die Einzugslänge des abgeschnittenen Linienbereichs.
1. Erste Linie wählen [Select first line]:
2. Zweite Linie wählen [Choose second line]:
  (Die Reihenfolge macht keinen Unterschied.)
3. Abstand über Punkt wählen [Select distance by point]: Klicken Sie irgendwo in den Bereich der zu erstellenden Fase.
4. Bestimmen Sie die genaue Einzugslänge im Dockingfenster Element editieren [Edit element].

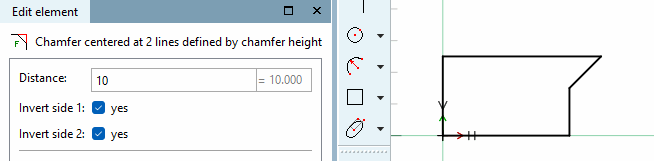

5. Optional: Es ist auch möglich, die Fase außerhalb des skizzierten Körpers zu platzieren:
  Aktivieren bzw. deaktivieren Sie die Auswahlkästchen unter Seite 1 invertieren [Invert side 1] und Seite 2 invertieren [Invert side 2] entsprechend.

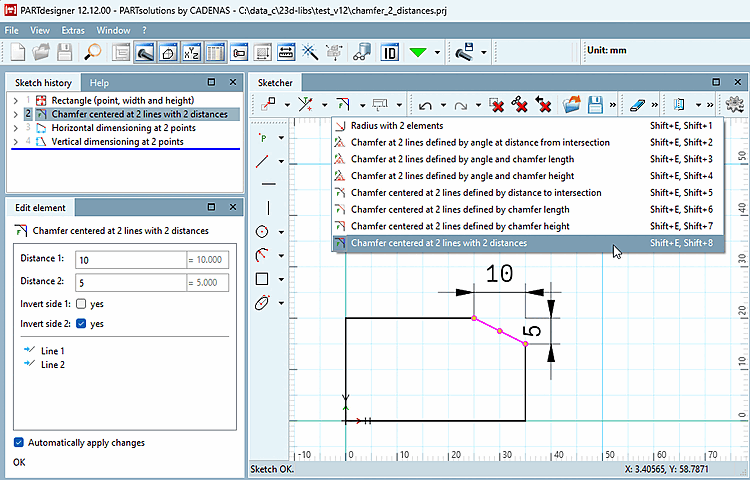

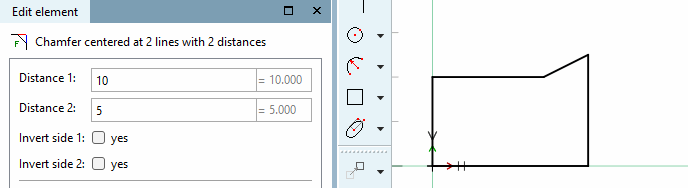

Fase mittig an 2 Linien über 2 Einzugslängen [Chamfer centered at 2 lines with 2 distances]:
1. Selektieren Sie das Feature Fase mittig an 2 Linien über 2 Einzugslängen [Chamfer centered at 2 lines with 2 distances].
2. Erste Linie wählen [Select first line]:
3. Zweite Linie wählen [Choose second line]:
  (Die Reihenfolge macht keinen Unterschied.)
4. Abstand über Punkt wählen [Select distance by point]: Bestimmen Sie die Abstand 1 [Distance 1] und Abstand 2 [Distance 2] im Dockingfenster Element editieren [Edit element].

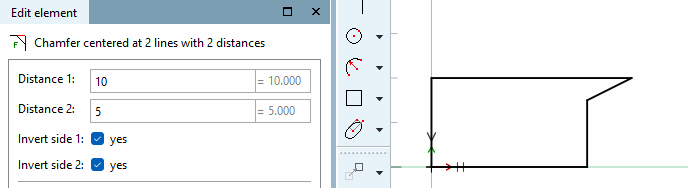

5. Optional: Es ist auch möglich, die Fase außerhalb des skizzierten Körpers zu platzieren:
  Aktivieren bzw. deaktivieren Sie die Auswahlkästchen unter Seite 1 invertieren [Invert side 1] und Seite 2 invertieren [Invert side 2] entsprechend.

	Hinweis
	Sie haben zusätzlich zur Bearbeitung im Sketch eine vereinfachte Möglichkeit im 3D-Fenster, Fasen zu erstellen. Siehe Abschnitt 7.6.2.12, „ Blend (Fase/Rundung hinzufügen...) “.
