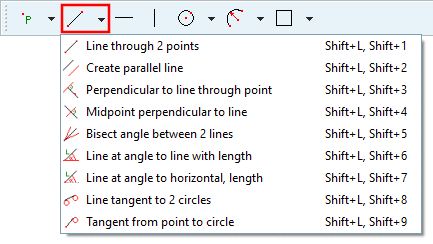

7.9.3.5. Formen -> Linien

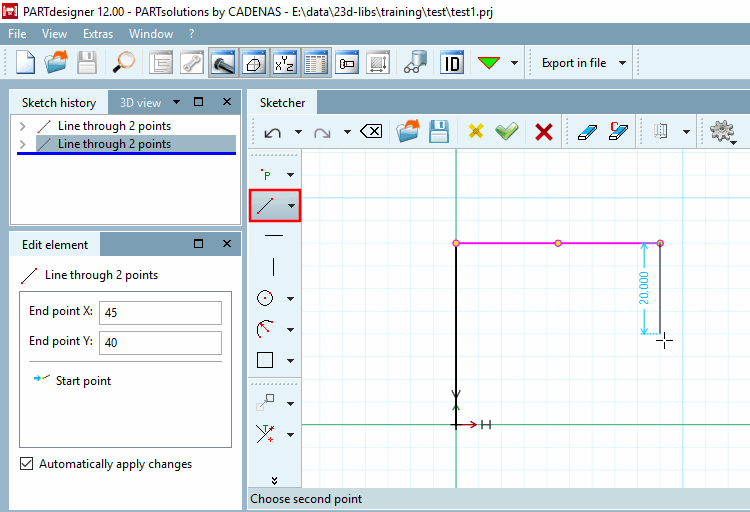

Linie durch 2 Punkte [Line through 2 points]
1. Führen Sie den Mauspfeil zunächst an den gewünschten Startpunkt [Start point] der Linie.

  Linie durch 2 Punkte [Line through 2 points]
2. Bestätigen Sie durch einfachen Mausklick.
3. Ziehen Sie die Linie bis zum Endpunkt [End point].
  -> Es wird eine Hilfsbemaßung [Live dimensions] angezeigt. Sie können dieses Feature unter PARTdesigner -> Extras Menü -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] aktivieren und deaktivieren, außerdem die Farbe einstellen. (Siehe Abschnitt 7.19.4.2.2, „ Verhalten “.)
4. Fixieren Sie die Linie durch einfachen Mausklick.
5. Editieren Sie die Punktekoordinaten nun noch im Dockingfenster Element editieren [Edit element].
Mit gehaltener Strg-Taste können Sie direkt mit nur einem Klick den Linienzug weiterführen. Sie müssen den Startpunkt der nächsten Linie nicht erneut selektieren. Auf dieses Weise können Sie schnell einen Polygonzug erstellen.
Parallele einfügen [Create parallel line]
Parallele zu einer vorhandenen Linie
1. Klicken Sie die gewünschte Linie an.
  -> Die Parallele „hängt“ nun am Mauspfeil.
2. Legen Sie die Parallele durch Mausklick an der gewünschten Position ab.
3. Passen Sie bei Bedarf im Dockingfenster Element editieren [Edit element] den Abstand [Distance] zur Ausgangslinie an.
Senkrechte zu Linie durch Punkt [Perpendicular to line through point]
Senkrechte zu einer vorhandenen Linie
1. Wählen Sie die Basislinie [Base line].
  -> Die Senkrechte "hängt" am Mauspfeil.
2. Bestimmen Sie den Endpunkt der Senkrechten und fixieren Sie diese per Mausklick.
3. Passen Sie bei Bedarf die Parameter noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.
Mittelsenkrechte auf Linie [Midpoint perpendicular to line]
Mittelsenkrechte zur gewählten Basislinie in gleicher Länge
Klicken Sie die Basislinie an.
-> Die Mitttelsenkrechte erscheint.
Winkelhalbierende zu 2 Linien [Angle bisector between two lines]
Winkelhalbierende zwischen zwei Linien
1. Wählen Sie die erste Linie.
2. Wählen Sie die zweite Linie.
3. Wählen Sie die mögliche Lage (Variante) der Halbierenden (per Mauszeiger).
Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length]
Linie im Winkel "a" mit Länge "L" zu einer beliebigen anderen Linie
1. Wählen Sie die Basislinie.
  -> Die zu positionierende Linie hängt am Cursor.
2. Wählen Sie den Anfangspunkt (muss nicht auf Basislinie liegen!).
3. Positionieren Sie den Endpunkt.
4. Passen Sie bei Bedarf den exakten Winkel [Angle] und die Länge [Length] noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.
Hinweis
Der Winkel a bezieht sich auf die Basislinie und nicht etwa auf die Horizontale!

Die Aktivierung von "Am Raster einrasten" erfolgt bei Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length] nicht unter Schnelleinstellungen [Quick settings] -> Am Raster einrasten [Snap to grid], sondern unter PARTdesigner -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] -> Raster [Grid] -> Skalare Parameter [Scalar parameters]. Ist die Weite beispielsweise auf 5 gestellt, wird der Radius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.
Linie im Winkel a zur Horizontalen mit Länge L [Line at angle to horizontal, length]
Linie im Winkel "a" zu einer imaginären Horizontalen
1. Wählen Sie den Anfangspunkt der Linie.
2. Positionieren Sie den Endpunkt der Linie.
3. Passen Sie bei Bedarf Startpunkt [Start point], Winkel [Angle] und Länge [Length] noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.
Hinweis
Der Winkel a bezieht sich auf eine Horizontale (0°).

Die Aktivierung von "Am Raster einrasten" erfolgt bei Linie im Winkel a zur Horizontalen mit Länge L [Line at angle to horizontal, length] nicht unter Schnelleinstellungen [Quick settings] -> Am Raster einrasten [Snap to grid], sondern unter PARTdesigner -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] -> Raster [Grid] -> Skalare Parameter [Scalar parameters]. Ist die Weite beispielsweise auf 5 gestellt, wird der Radius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.
Horizontale einfügen [Horizontal line]
Horizontale Konstruktionslinie im Abstand zum Y–Nullpunkt
1. Klicken Sie auf den Button.
  -> Die Horizontale "hängt" am Cursor.
2. Wählen Sie den Abstand und fixieren Sie die Horizontale mit einfachem Mausklick.
3. Passen Sie bei Bedarf den Abstand [Distance] und die Halb-Länge [Half-length] (zunächst Anzeige des Defaultwertes 50) noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.
Vertikale einfügen [Vertical line]
Vertikale Konstruktionslinie im Abstand zum X–Nullpunkt
1. Klicken Sie auf den Button.
  -> Die Vertikale "hängt" am Cursor.
2. Wählen Sie den Abstand und fixieren Sie die Vertikale mit einfachem Mausklick.
3. Passen Sie bei Bedarf den Abstand [Distance] und die Halb-Länge [Half-length] (zunächst Anzeige des Defaultwertes 50) noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.

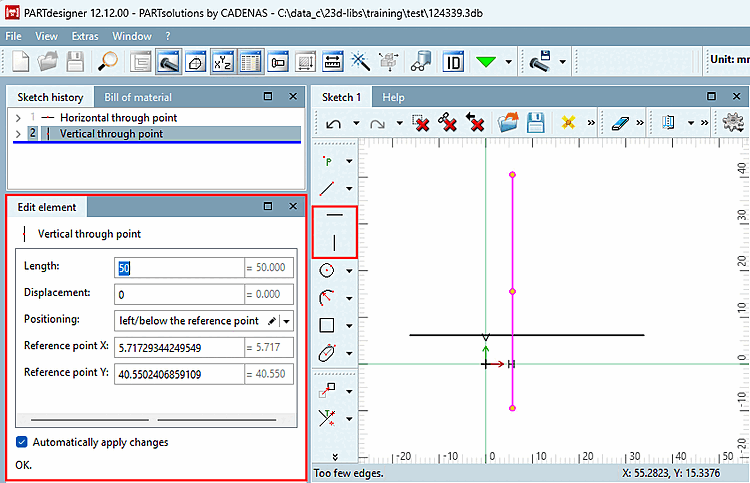

Variable Positionierung bei Horizontale durch Punkt [Horizontal through point] bzw. Vertikale durch Punkt [Vertical through point]

	Hinweis
	Die Option Horizontale durch Punkt [Horizontal through point] / Vertikale durch Punkt [Vertical through point] mit anderer Positionierung als zum Ursprung steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.7 nur eine interne Testversion.

Im Dockingfenster Element editieren [Edit element] können Sie die X/Y-Koordinaten des Basispunktes bestimmen.

Im Listenfeld unter Positionierung [Positioning] stehen folgende Optionen zur Verfügung:

links zum Referenzpunkt [left to reference point]
rechts zum Referenzpunkt [right to reference point]
mittig zum Referenzpunkt [centered at reference point]
mittig zum Ursprung [centered to origin]
(entspricht dem aktuellen Zustand)

Tangente an 2 Kreise [Line tangent to 2 circles]
Tangentiale Linie zwischen zwei Kreisen bzw. Bögen
1. Wählen Sie den ersten Kreis/Bogen.
2. Wählen Sie den zweiten Kreis/Bogen.
Tangente von Punkt an Kreis [Tangent from point to circle]
Tangentiale Linie zwischen einem Punkt [Point] und einem Kreis [Circle] bzw. Bogen [Arc].
1. Wählen Sie den Anfangspunkt.
2. Wählen Sie den Kreis [Circle]/Bogen [Arc].
3. Passen Sie bei Bedarf den Projektionspunkt [Projection point] (Anfangspunkt der Tangente) noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.
