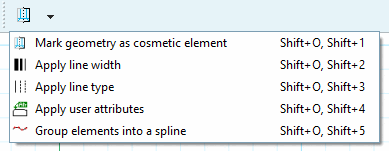

Geometrie als kosmetisches Element markieren

Verwenden Sie den Befehl um Geometrie als kosmetisches Element zu markieren.

Markierte Elemente werden in 3D nicht dargestellt, sind aber in der 2D-Ableitung sichtbar.

Hinweis Zur Gewindeerstellung verwenden Sie bitte die Schaltflächen Zylindrisches Gewinde über Länge und Konisches Gewinde über Länge. Siehe Abschnitt 7.9.3.13, „Modifizieren -> Gewinde“.

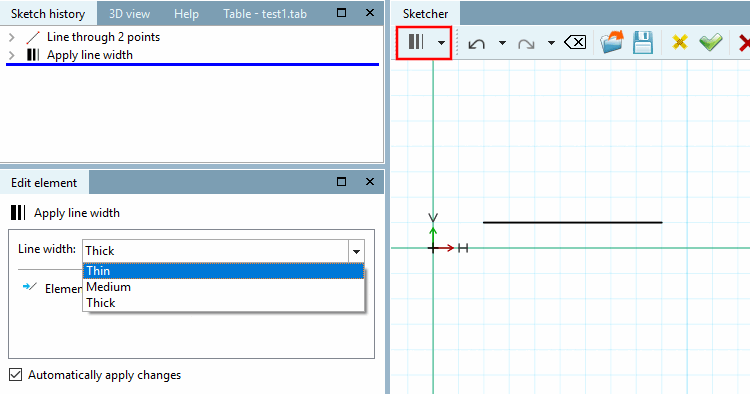

Linienbreite zuweisen

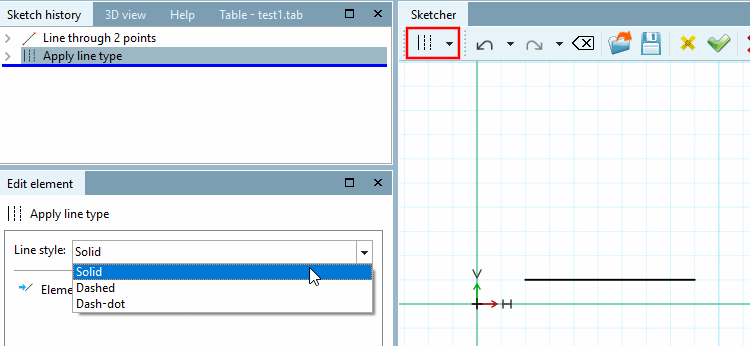

Linienart zuweisen

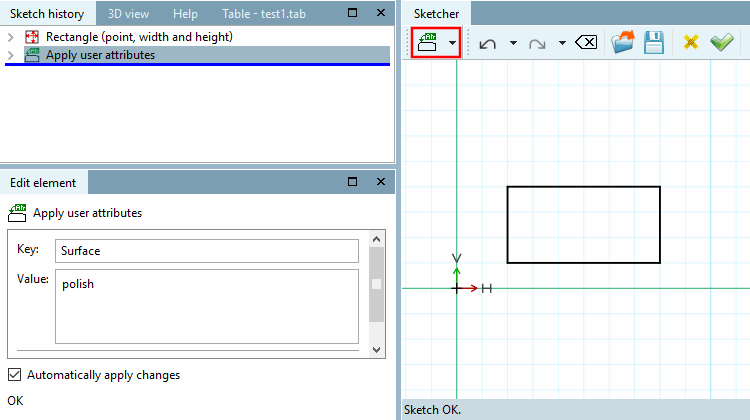

Benutzerattribute anbringen

Individuelle Merkmale festlegen, die später zusammen mit dem markierten Element an das importierende CAD-System übergeben werden sollen

Elemente zu einem Spline gruppieren

Hinweis Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

Mittels Elemente zu einem Spline gruppieren können einzelne Bögen zu einer Spline gruppiert werden.

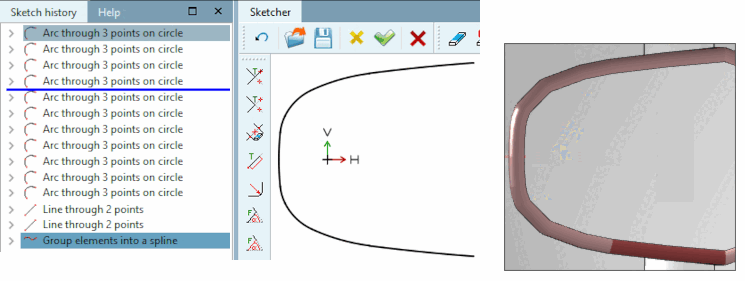

Enthält ein Bauteil eine Kurve mit variablem Radius, muss man sich über viele einzelne Bögen an diese Kurve annähern (Bogen über 3 Punkte auf Umfang, siehe folgende Abb.). Das Spline-Feature ermöglicht nun, nicht die einzelnen Bögen, sondern die Gruppierung dieser im Spline zu exportieren. Dadurch wird die Fehleranfälligkeit beim Export, insbesondere bei der Anwendung des Blend-Features, vermindert. Zudem ist die Darstellung in der 3D-Ansicht genauer.

Gezeichnet werden weiterhin zunächst die einzelnen Bögen und dann das Spline-Feature angewendet.
