7.9.3.2.
Standard
7.9.3.2.1. Dialogfenster „“ (*.dbs-, *.skt bzw.
*.hsk-Dateien)
|  |
| Zurück | Weiter |

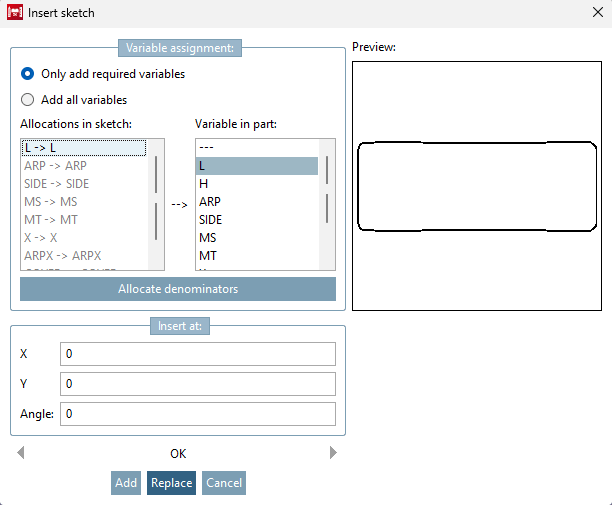

Wenn Sie eine Datei vom Typ *.dbs oder *.hsk (*.skt) importieren, öffnet sich das Fenster Sketch einfügen [Insert sketch].
Sie können einen Abgleich zwischen den Variablen im zu importierenden Sketch und dem aktuell geöffneten PARTdesigner Sketch durchführen. Im Feld Zuordnung im Sketch [Allocations in sketch] sehen Sie die Variablen des Importsketches, im Feld Variable im Part [Variable in part] die des aktuellen PARTdesigner Sketches.
Bei der Variablenzuordnung gibt es vier Möglichkeiten der Zuordnung:
Über Nur benötigte Variablen hinzufügen [Only add required variables] werden nur Variablen hinzugefügt, die für den Sketch bez. das Bauteil benötigt werden.
Alle Variablen hinzufügen [Add all variables] fügt ausnahmslos alle Variablen aus der Liste hinzu.
Mittels Klicken in der Auflistung kann manuelle eine Zuordnung stattfinden. Wählen Sie dazu zunächst aus der Variablen Auflistung des Sketches eine Variable aus und klicken Sie anschließend auf die Variable aus dem Bauteil auf der rechten Seite, um eine Zuordnung vorzunehmen.
Zugeordnete Variablen lesen sich dann z.B. A --> A.
Wenn Sie eine Variable des Importsketches keiner anderen zuordnen wollen, kombinieren Sie sie mit dem „ --- “-Zeichen.
Mit werden identische Variablen aus Sketch und Bauteil automatisch einander zugeordnet.
Mit Einfügen an [Insert at] legen Sie fest, an welchem Einfügepunkt ( X , Y ) und in welchem Winkel [Angle] der Importsketch dem aktuellen Sketch hinzugefügt werden soll.
In der Vorschau [Preview] können Sie die 2D Ansicht des Sketches sehen.
Mittels Schaltfläche wird der Importsketch dem aktuell geöffneten Sketch hinzugefügt.
Mittels Schaltfläche wird der aktuell geöffnete Sketch durch den Importsketch ersetzt.
