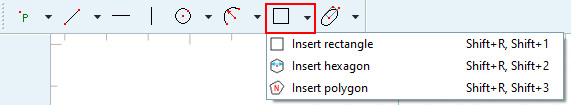

Klicken Sie den Basispunkt an und ziehen Sie mit der Maus das Rechteck auf.

Fixieren Sie mit einem Mausklick den Endpunkt.

Bestimmen Sie die genaue Position (Basispunkt X und Basispunkt Y) und die Maße (Breite [Width] und Höhe [Height]) im Dockingfenster Element editieren [Edit element].

Klicken Sie den Mittelpunkt an.

Hinweis Wenn Sie möchten, dass der Mittelpunkt am Raster einrastet, müssen Sie in den Schnelleinstellungen Am Raster einrasten [Snap to grid] aktivieren. Am Raster einrasten [Snap to grid]

Hinweis Der Mittelpunkt [Center point] eines Sechsecks stellt später keinen Fang dar!

Ziehen Sie das Sechseck bis zur gewünschten Schlüsselweite auf und fixieren Sie diese mit einem Mausklick.

Hinweis Wenn Sie möchten, dass die Schlüsselweite auf bestimmten Schrittweiten einrastet, müssen Sie in den Einstellungen Skalare Parameter [Scalar parameters] aktivieren. "Skalare Parameter [Scalar parameters]" aktiviert

Hinweis Beim Aufziehen des Sechsecks können Sie den Drehwinkel nicht beeinflussen. Das Sechseck wird immer mit Drehwinkel 0° aufgezogen. Nehmen Sie - wenn nötig - Anpassungen im Dockingfenster Element editieren [Edit element] vor.

-> Im Dockingfenster Element editieren [Edit element] wird Selektion rotieren [Rotate selection] angezeigt.

Passen Sie gegebenenfalls den Mittelpunkt [Center point] des Sechsecks (Drehpunkt [Rotation point] X und Drehpunkt [Rotation point] Y) und den Drehwinkel [Angle of rotation] an.

Selektieren Sie in der Sketch Historie [Sketch history] den Punkt Sechseck einfügen [Insert hexagon].

-> Die Ansicht wechselt im Dockingfenster Element editieren [Edit element] auf Sechseck einfügen [Insert hexagon]. Nun können Sie die Schlüsselweite [Width across flats] anpassen, außerdem auch hier wieder den Mittelpunkt des Sechsecks über Mittelpunkt [Center point] X und Mittelpunkt [Center point] Y.

Mittelpunkt wählen [Choose center point] und Radius wählen [Choose radius]:

Klicken Sie auf den gewünschten Mittelpunkt (nicht sichtbar!) ziehen Sie mit dem Cursor das N-Eck auf.

Hinweis Der Mittelpunkt [Center point] eines N-Ecks stellt später keinen Fang dar!

An der Cursorposition wird eine Ecke des Vielecks liegen und damit der Startwinkel [Start angle] bestimmt (den Sie später im Dialog Element editieren [Edit element] ändern können). Liegt der Punkt auf der Waagrechten, ist der Startwinkel [Start angle] 0°.

Hinweis Wenn Sie möchten, dass der Mittelpunkt am Raster einrastet, müssen Sie in den Schnelleinstellungen Am Raster einrasten [Snap to grid] aktivieren. Am Raster einrasten [Snap to grid]

Hinweis Wenn Sie möchten, dass die Schlüsselweite auf bestimmten Schrittweiten einrastet, müssen Sie in den Einstellungen Skalare Parameter [Scalar parameters] aktivieren. "Skalare Parameter [Scalar parameters]" aktiviert

Durch kreisförmiges Verfahren des Mauszeigers um den Mittelpunkt ändert sich die Anzahl der Ecken.

Je kleiner der Winkel zwischen den Hilfslinien, desto größer die Anzahl der Ecken.

Fixieren Sie die Anzahl der Ecken durch einen Mausklick.

-> Die einzelnen Werte des N-Ecks werden im Dockingfenster Element editieren [Edit element] angezeigt und können bei Bedarf angepasst werden.
