7.9.3.15.6. Ellipsen und Ellipsensegmente

"Ellipsen [Ellipses]" Toolbar

	Hinweis
	Einschränkungen: Beim Export werden Ellipsen und Ellipsensegmente als Annäherung zusammengesetzt aus mehreren Kreisbögen. Sketche mit Ellipse und Ellipsensegment unterstützen keine Extrudes mit Formschräge [Draft]. Ellipsen und Ellipsensegmente sind durch das Werkzeug Konturoffset [Contour offset] nicht unterstützt.

Ellipse durch Pkt. auf Hauptachse und Hülleckpkt. [Ellipse by point on main axis and hull edge point]
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile.
1. Mittelpunkt wählen [Choose center point]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen [Select point on main axis]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten Hauptachsenpunkt [Main axis point] X / Hauptachsenpunkt [Main axis point] Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Hüllenpunkt wählen [Select hull point]: Definieren Sie einen Eckpunkt des Rechtecks, dem die Ellipse eingeschrieben ist.

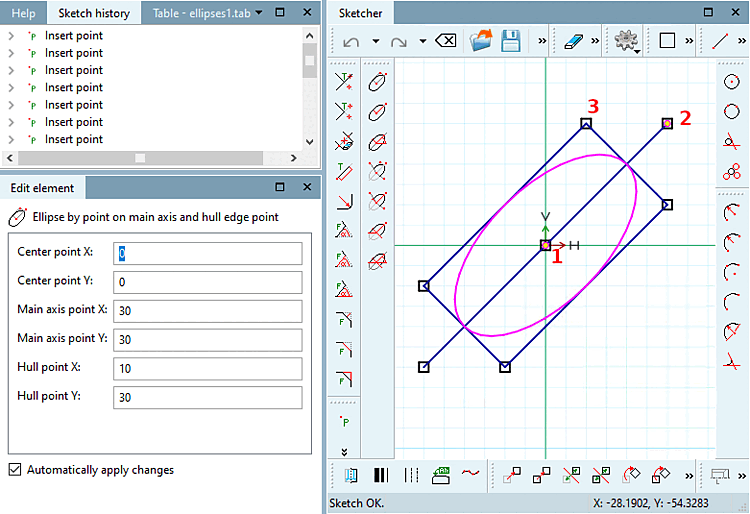

Ellipse: Definition der Größe über Eckpunkt der Bounding Box

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

Ellipse durch Punkt auf Hauptachse, Breite und Höhe [Ellipse by point on main axis, width and height]
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile.
1. Mittelpunkt wählen [Choose center point]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen [Select point on main axis]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten Hauptachsenpunkt [Main axis point] X / Hauptachsenpunkt [Main axis point] Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Ausmaße wählen [Select size]: Ziehen Sie die Ellipse mit gewünschter Breite [Width] und Höhe [Height] auf.

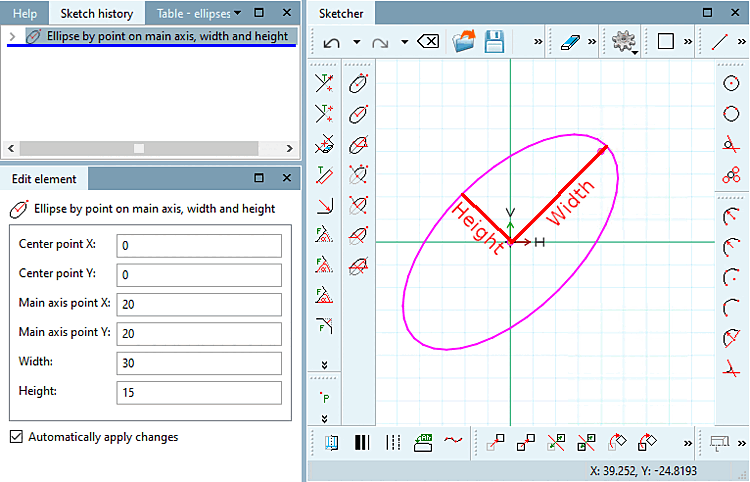

Ellipse: Definition der Größe über Breite und Höhe

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Ellipse durch Hauptachsenwinkel, Breite und Höhe [Ellipse by main axis angle, width and height]
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile.
1. Mittelpunkt wählen [Choose center point]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Winkel der Hauptachse wählen [Select angle of main axis]: Bestimmen Sie den Winkel in Relation zu X-Achse und Ellipsen-Hauptachse.
3. Ausmaße wählen [Select size]: Ziehen Sie die Ellipse mit gewünschter Breite [Width] und Höhe [Height] auf.

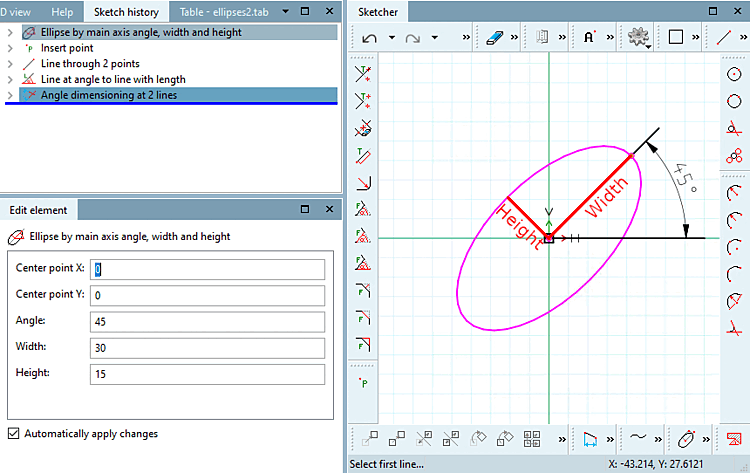

Ellipse: Definition der Ellipsenorientierung über Winkelangabe

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Ellipsenseg. durch Pkt. auf Hauptachse, Anfangs- und Endpkt. [Ellipse segment by point on main axis, start- and end point]
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:
1. Mittelpunkt wählen [Choose center point]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen [Select point on main axis]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten Hauptachsenpunkt [Main axis point] X / Hauptachsenpunkt [Main axis point] Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Hüllenpunkt wählen [Select hull point]: Definieren Sie einen Eckpunkt des Rechtecks, dem die Ellipse eingeschrieben ist.
4. Anfangspunkt wählen [Choose start point]: Das Ellipsensegment beginnt am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Startpunkt und der Ellipse.
5. Endpunkt wählen [Select end point]: Das Ellipsensegment endet am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Endpunkt und der Ellipse.
  -> Das Segment, das sich im entgegengesetzten Uhrzeigersinn zwischen 4) und 5) befindet, bleibt bestehen!

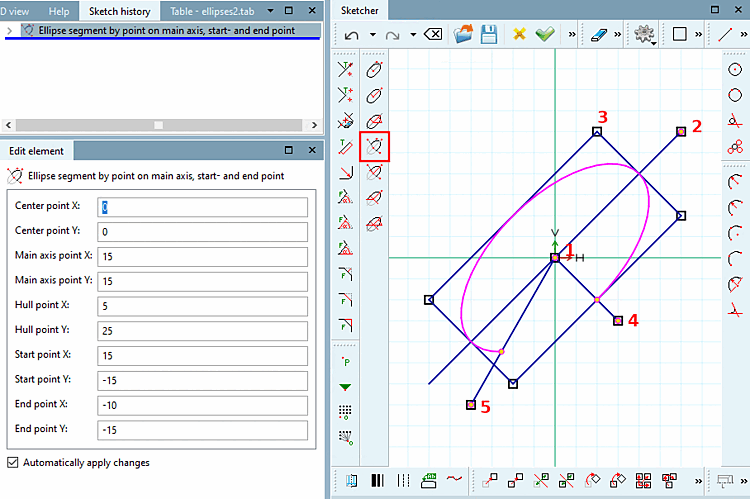

Ellipsensegment: Definition der Größe über Eckpunkt der Bounding Box

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Ellipsenseg. durch Pkt. auf Hauptachse, Breite und Höhe, Anfangs- und Endpkt. [Ellipse segment by point on main axis, width, height, start- and end point]
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:
1. Mittelpunkt wählen [Choose center point]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen [Select point on main axis]: Sobald die Ellipse erstellt ist, werden unter Element editieren [Edit element] die Punktkoordinaten Hauptachsenpunkt [Main axis point] X / Hauptachsenpunkt [Main axis point] Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Ausmaße wählen [Select size]: Ziehen Sie die Ellipse mit gewünschter Breite [Width] und Höhe [Height] auf.
4. Anfangspunkt wählen [Choose start point]: Das Ellipsensegment beginnt am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Startpunkt und der Ellipse.
5. Endpunkt wählen [Select end point]: Das Ellipsensegment endet am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Endpunkt und der Ellipse.
  -> Das Segment, das sich im entgegengesetzten Uhrzeigersinn zwischen 4) und 5) befindet, bleibt bestehen!

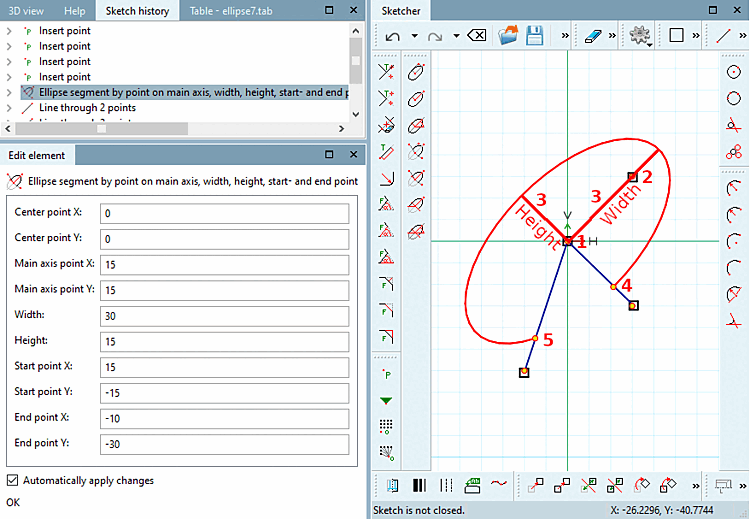

Ellipsensegment: Definition der Größe über Breite und Höhe

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

Ellipsenseg. Pkt. auf Hauptachse, Breite und Höhe, Anfangs- und Endwinkel [Ellipse segment by point on main axis, width, height, start- and end angle]

Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:

Mittelpunkt wählen [Choose center point]: Im Dialog wird der gewählte Punkt unter Mittelpunkt X / Mittelpunkt Y angezeigt.
Punkt auf Hauptachse wählen [Select point on main axis]: Im Dialog wird der gewählte Punkt unter Hauptachsenpunkt [Main axis point] X / Hauptachsenpunkt [Main axis point] Y angezeigt.
Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
Ausmaße wählen [Select size]: Ziehen Sie die Ellipse mit gewünschter Breite [Width] und Höhe [Height] auf.
Anfangspunkt wählen [Choose start point]:
Endpunkt wählen [Select end point]:
Startwinkel [Start angle] und Endwinkel [End angle] sind relativ zur Hauptachse. Der Winkelantrag erfolgt wie üblich gegen den Uhrzeigersinn.

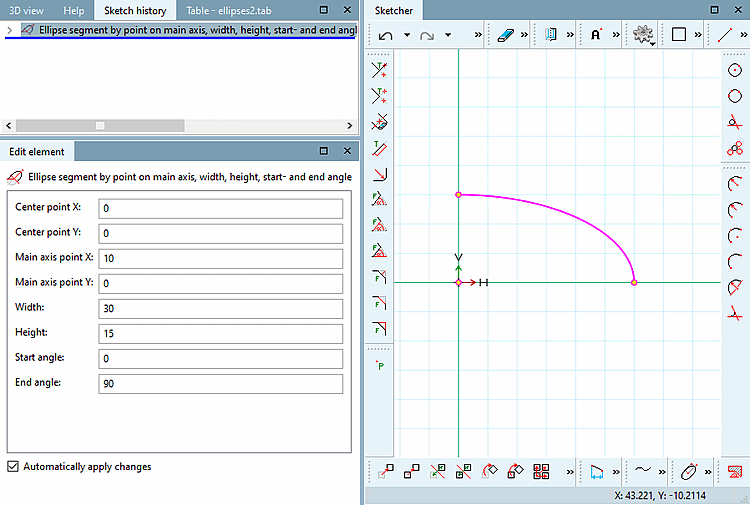

Ellipsensegment: korrekte Werte im Sketch

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

Hinweis

Bei Ellipsensegmenten, die ihre Max./Min.-Ausdehnung (Werte der Haupt- und Nebenachse) nicht erreichen, stimmen die tatsächlichen Werte im Sketch bezüglich Breite [Width] / Höhe [Height] und Startwinkel [Start angle] / Endwinkel [End angle] aufgrund der internen Berechnungsmethode nicht.

Interne Berechnung:

Es wird ein Kreisbogen erstellt mit dem eingegebenen Startwinkel [Start angle] und Endwinkel [End angle].
Nun wird der Kreisbogen gestaucht/gestreckt, um ihn in Ellipsenform zu bringen.
Dabei werden aber auch Start-/Endwinkel gestaucht.
Somit ist der eingegebene Winkel nicht der, den man in der Skizze messen kann, Auch Breite und Höhe des Ellipsensegments sind im Sketch abweichend. Siehe Abb. „Ellipsensegment: abweichende Werte im Sketch“. (Die Linien unter 45 Grad sind nur zur Verdeutlichung eingezeichnet.)

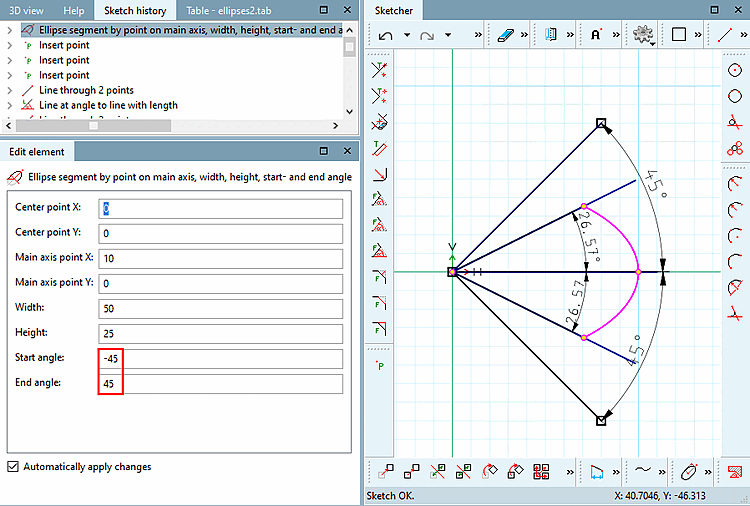

Ellipsensegment: abweichende Werte im Sketch

Ellipsenseg. durch Hauptachsenwinkel, Breite und Höhe, Anfangs- und Endwinkel [Ellipse segment by main axis angle, width, height, start- and end angle]

Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:

Mittelpunkt wählen [Choose center point]: Im Dialog wird der gewählte Punkt unter Mittelpunkt X / Mittelpunkt Y angezeigt.
Winkel der Hauptachse wählen [Select angle of main axis]: Bestimmen Sie den Winkel in Relation zu X-Achse und Ellipsen-Hauptachse.
Im Dialog wird der gewählte Winkel unter Winkel [Angle] angezeigt.
Ausmaße wählen [Select size]: Ziehen Sie die Ellipse mit gewünschter Breite [Width] und Höhe [Height] auf.
Anfangspunkt wählen [Choose start point]:
Endpunkt wählen [Select end point]:
Startwinkel [Start angle] und Endwinkel [End angle] sind relativ zur Hauptachse. Der Winkelantrag erfolgt wie üblich gegen den Uhrzeigersinn.

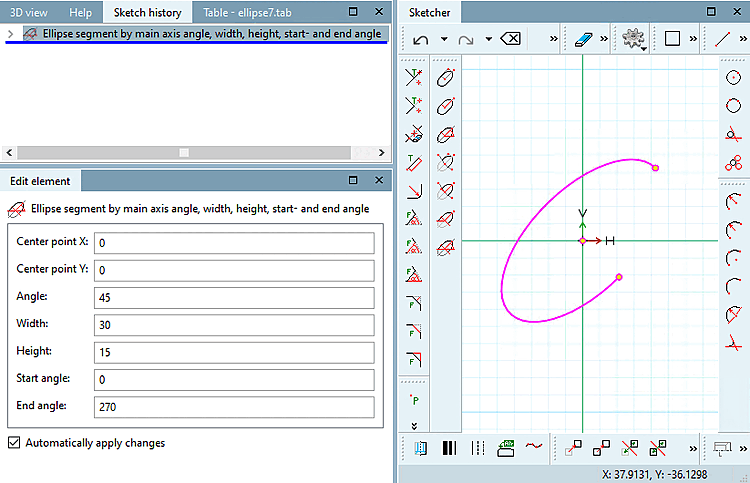

Ellipsensegment: Definition der Ellipsenorientierung über Winkelangabe

Im Dockingfenster Element editieren [Edit element] können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

	Hinweis
	Die unter Ellipsenseg. Pkt. auf Hauptachse, Breite und Höhe, Anfangs- und Endwinkel [Ellipse segment by point on main axis, width, height, start- and end angle] genannte Einschränkung gilt hier genauso. Siehe Hinweis oben.
