7.9.3.6.3. Sechseck einfügen

Sechseck einfügen [Insert hexagon]

Erstellen Sie ein Sechsecks über Mittelpunkt [Center point] und Schlüsselweite [Width across flats].

Klicken Sie den Mittelpunkt an.

Hinweis

Wenn Sie möchten, dass der Mittelpunkt am Raster einrastet, müssen Sie in den Schnelleinstellungen Am Raster einrasten [Snap to grid] aktivieren.

Am Raster einrasten [Snap to grid]

	Hinweis
	Der Mittelpunkt [Center point] eines Sechsecks stellt später keinen Fang dar!

Ziehen Sie das Sechseck bis zur gewünschten Schlüsselweite auf und fixieren Sie diese mit einem Mausklick. Bei Bedarf können Sie eine ungefähre Anpassung der Rotation vornehmen.

Hinweis

Wenn Sie möchten, dass die Schlüsselweite auf bestimmten Schrittweiten einrastet, müssen Sie in den Einstellungen Skalare Parameter [Scalar parameters] aktivieren.

"Skalare Parameter [Scalar parameters]" aktiviert

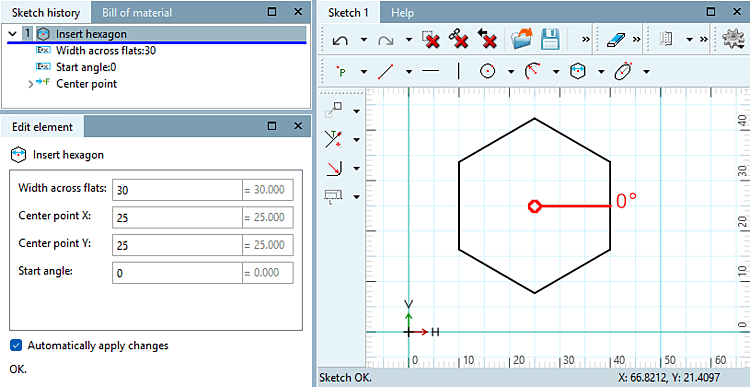

→ Im Dockingfenster Element editieren [Edit element] werden die entsprechenden Parameter angezeigt.

Passen Sie die Parameter wie gewünscht an:
- Schlüsselweite [Width across flats] (Innendurchmesser des Sechsecks)
- Mittelpunkt [Center point] X
- Mittelpunkt [Center point] Y
- Startwinkel [Start angle]
