7.9.3.7.7. Langloch einfügen

	Hinweis
	Dieses Feature stand für Versionen < 12.12 nur zu Testzwecken zur Verfügung und ist jetzt mit Version 12.12. offiziell freigegeben und verfügbar.

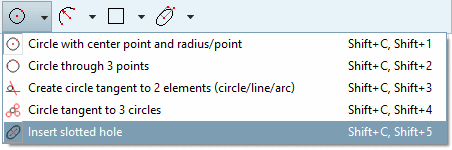

Langloch einfügen [Insert slotted hole]

Je nachdem, ob ein oder zwei Referenzpunkte oder freier Klick verwendet wurde, zeigen die beiden Fenster Sketch Historie [Sketch history] und Element editieren [Edit element] verschiedene Eingabefelder. Auch die Klickreihenfolge spielt eine Rolle.

Insgesamt ergeben sich dadurch vier verschiedene Möglichkeiten, um ein Langloch zu definieren:

3 freie Klicks zur Bestimmung von Länge, Winkel und Breite des Langlochs
1. Aktivieren Sie das Werkzeug Langloch einfügen [Insert slotted hole].
2. Bestimmen Sie durch freien Klick die Position des ersten Halbkreises.
3. Bestimmen Sie durch freien Klick den Abstand des zweiten Halbkreises zum ersten und den Winkel zum ersten Punkt.

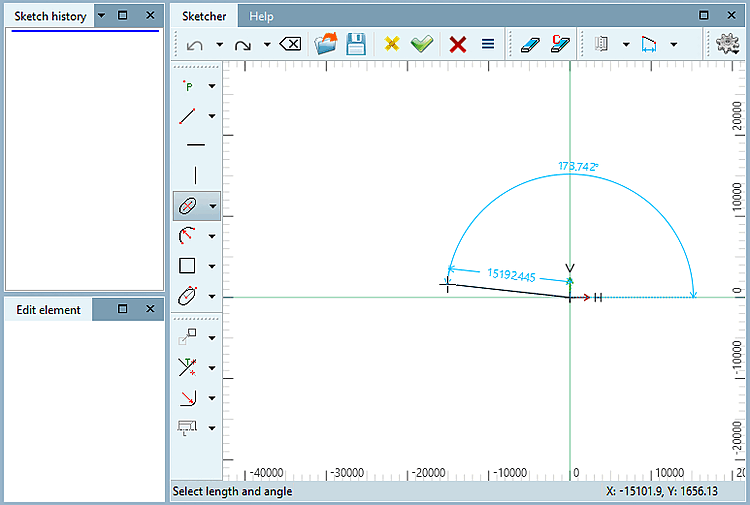

  Position des ersten Halbkreises wurde gewählt
4. Bestimmen Sie durch einen freien dritten Klick die Breite des Langlochs.

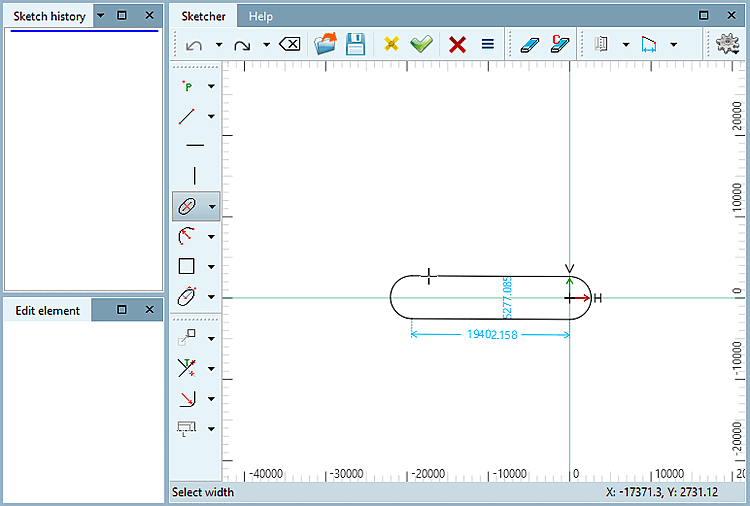

  Position des zweiten Halbkreises wurde gewählt
5. Passen Sie im Dockingfenster Element editieren [Edit element] die einzelnen Parameter an.

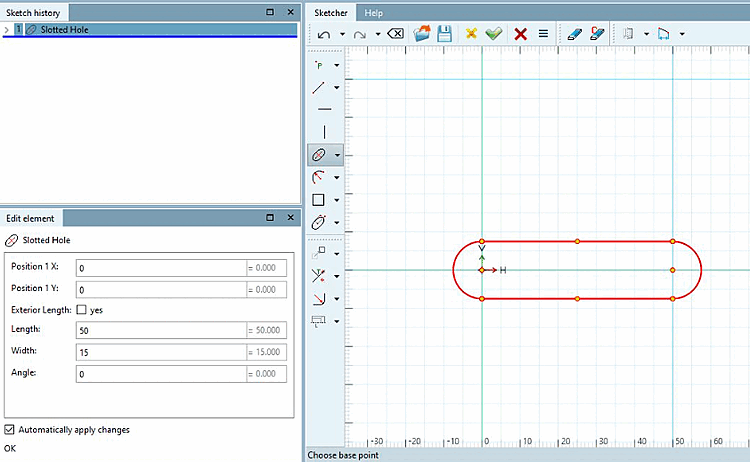

  Langloch, dass durch freie Klicks definiert wurde
6. Optional können Sie die Definition der Außenlänge [Exterior Length] bestimmen:
  - ja [yes] deaktiviert: Die Längenangabe bezieht sich auf den Abstand der Mittelpunkte der beiden Halbkreise.
  - ja [yes] aktiviert: Die Längenangabe bezieht sich auf die Außenlänge des Langlochs.
1 Referenzpunkt und 2 freie Klicks für Länge/Winkel und Breite
1. Bestimmen Sie einen Referenzpunkt für den Mittelpunkt des zweiten Halbkreises.
2. Klicken Sie auf das Werkzeug Langloch einfügen [Insert slotted hole].
3. Bestimmen Sie durch freien Klick den Mittelpunkt des ersten Halbkreises.
4. Klicken Sie auf den Referenzpunkt.
  -> Länge und Winkel des Langlochs sind nun bestimmt.
5. Bestimmen Sie durch freien Klick die Breite des Langlochs.
6. Im Dockingfenster Element editieren [Edit element] können Sie nun bei Bedarf die Position des frei gewählten Punktes ändern. Drehpunkt des Langlochs ist der Mittelpunkt des zweiten Halbkreises.
  -> Länge, Winkel des Langlochs werden verändert.
  Außerdem können Sie die Breite des Langlochs anpassen.

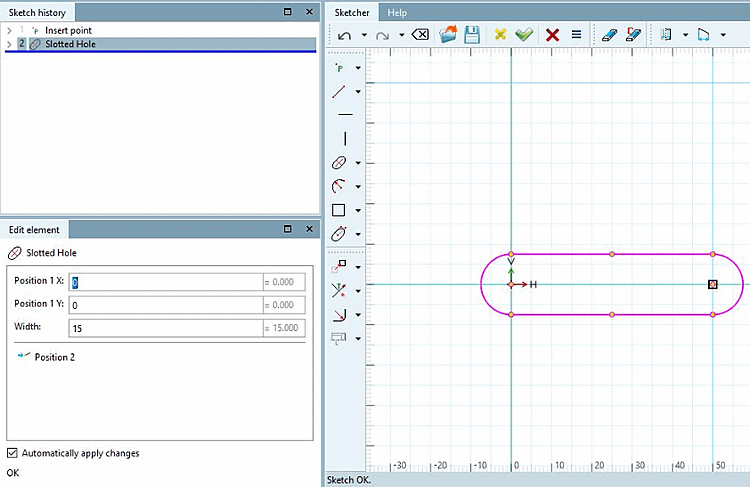

Freier Klick, Referenzpunkt, freier Klick
2 freie Klicks für Länge und Winkel und ein Referenzpunkt für Breite
1. Bestimmen Sie den Referenzpunkt für die Breite des Langlochs.
2. Klicken Sie auf das Werkzeug Langloch einfügen [Insert slotted hole].
3. Wählen Sie durch freien Klick den Mittelpunkt des ersten Halbkreises.
4. Wählen Sie durch freien Klick den Mittelpunkt des zweiten Halbkreises.
  -> Länge und Winkel des Langlochs sind nun bestimmt.
5. Klicken Sie auf den Referenzpunkt.
  -> Die Breite des Langlochs ist nun bestimmt.
6. Optional können Sie die Definition der Außenlänge [Exterior Length] bestimmen:
  - ja [yes] deaktiviert: Die Längenangabe bezieht sich auf den Abstand der Mittelpunkte der beiden Halbkreise.
  - ja [yes] aktiviert: Die Längenangabe bezieht sich auf die Außenlänge des Langlochs.

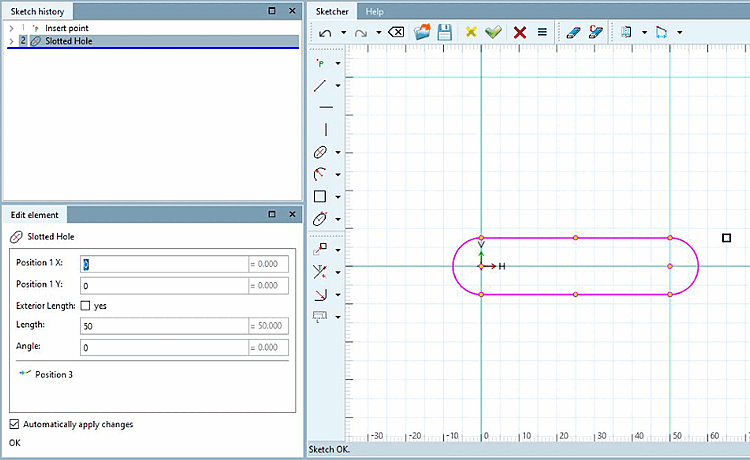

Freier Klick, freier Klick, Referenzpunkt
1 freier Klick für Positionierung des 1. Halbkreises, Referenzpunkt für Länge und Winkel und Referenzpunkt für Breite
1. Bestimmen Sie den Mittelpunkt des zweiten Halbkreises durch einen Referenzpunkt.
2. Bestimmen Sie die Breite des Langlochs durch einen zweiten Referenzpunkt.
3. Klicken Sie auf das Werkzeug Langloch einfügen [Insert slotted hole].
4. Setzen Sie durch einen freien Klick den Mittelpunkt des ersten Halbkreises.
5. Klicken Sie auf den ersten Referenzpunkt.
  -> Damit ist Länge und Winkel des Langlochs bestimmt.
6. Klicken Sie auf den zweiten Referenzpunkt.
  -> Damit ist die Breite des Langlochs bestimmt.
7. Im Dockingfenster Element editieren [Edit element] können Sie nun bei Bedarf die Position des frei gewählten Punktes ändern. Drehpunkt des Langlochs ist der Mittelpunkt des zweiten Halbkreises.
  -> Länge, Winkel und Breite des Langlochs werden verändert.

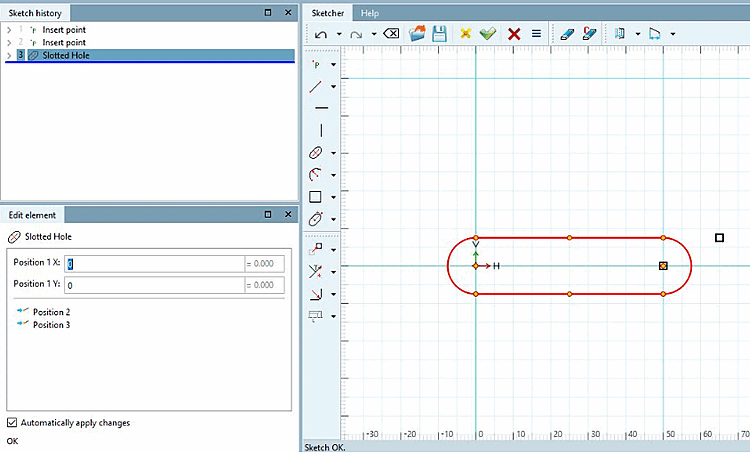

Freier Klick, Referenzpunkt, Referenzpunkt
