Wird der Sketcher über den Kontextmenübefehl Neue 2D-Zeichnung... [New 2D drawing...] aufgerufen, öffnet sich zunächst das gleichnamige Dialogfenster.

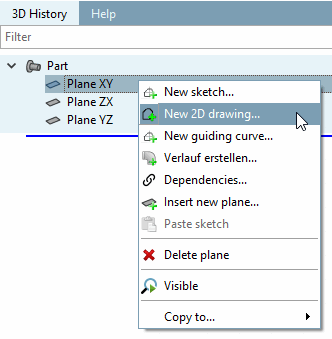

Neue 2D-Zeichnung... [New 2D drawing...] - Aufruf

Nach Auswahl einer Ansicht [View] und Bestätigung mit OK öffnet sich der Sketcher.

Neue 2D-Zeichnung... [New 2D drawing...] - Dialogfenster

Im Modus Neue 2D-Zeichnung [New 2D drawing] stehen gegenüber dem reinen Sketch-Modus zusätzlich noch weitere Werkzeuge zur Verfügung, die im Folgenden erläutert werden.

Toolbar "Text"

Toolbar "Text"
Toolbar "Attribute [Attributes]" -> Werkzeuggruppe "Dimensionierung [Dimensioning]"

Werkzeuggruppe "Dimensionierung [Dimensioning]"
Toolbar "Attribute [Attributes]" -> Schraffur [Hatches]

Schraffur [Hatches]
Toolbar "Attribute [Attributes]" -> Polyline

"Polyline" Werkzeuge

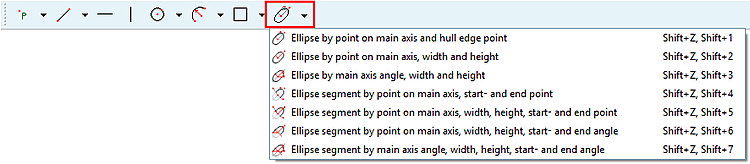

Toolbar "Formen [Shapes]" -> Werkzeuggruppe "Ellipsen [Ellipses]"

Werkzeuggruppe "Ellipsen [Ellipses]"
