5.12.9. Elektroteile klassifizieren

	Hinweis
Schwerpunkt dieses Kapitels ist die Anwendung der CNS-Klassifikation. Dass Zielsysteme u.U. zur Identifikation des Bauteiletyps beispielsweise auch eine Klassifikation nach eClass benötigen, bleibt hiervon unberührt. Innerhalb der CNS-Klassifikation ist neben der Auszeichnung mit spezifischen Elektro-Klassen (CNSELEK [Bauteilebene] oder CNS_CP\|4 [Anfügepunkte]) auch die Auszeichnung mit Klassen zur Bestimmung der grafischen Darstellung (CNSCAX\|GFX) oder von Sachmerkmal-Eigenschaften (CNSERPBASE [siehe Abschnitt 5.12.3.1, „Klassifikation (CNS) “]) von Bedeutung, um nur ein paar zu nennen.

Hinweis

Schwerpunkt dieses Kapitels ist die Anwendung der CNS-Klassifikation. Dass Zielsysteme u.U. zur Identifikation des Bauteiletyps beispielsweise auch eine Klassifikation nach eClass benötigen, bleibt hiervon unberührt.

Innerhalb der CNS-Klassifikation ist neben der Auszeichnung mit spezifischen Elektro-Klassen (CNSELEK [Bauteilebene] oder CNS_CP|4 [Anfügepunkte]) auch die Auszeichnung mit Klassen zur Bestimmung der grafischen Darstellung (CNSCAX|GFX) oder von Sachmerkmal-Eigenschaften (CNSERPBASE [siehe Abschnitt 5.12.3.1, „Klassifikation (CNS) “]) von Bedeutung, um nur ein paar zu nennen.

Im Bereich Elektrotechnik ist nicht nur die 3D Außenkontur einer Komponente entscheidend: Vielmehr benötigen Ingenieure bei der Wahl des geeigneten Bauteils weiterführende Informationen wie insbesondere Anschlussinformationen. Um die Bauteile ordnungsgemäß in entsprechende ECAD-Zielsysteme exportieren zu können, müssen diese entsprechend klassifiziert sein.

Manche Klassen beziehen sich auf das Bauteil im Ganzen, andere auf spezifische Bereiche wie z.B. elektrische Anschlüsse oder Steckverbindungen. Beim Klassifizieren spiegelt sich dies wider in der Wahl des Filters wie Klassen [Classes] bzw. Anfügepunkte [Connection points].

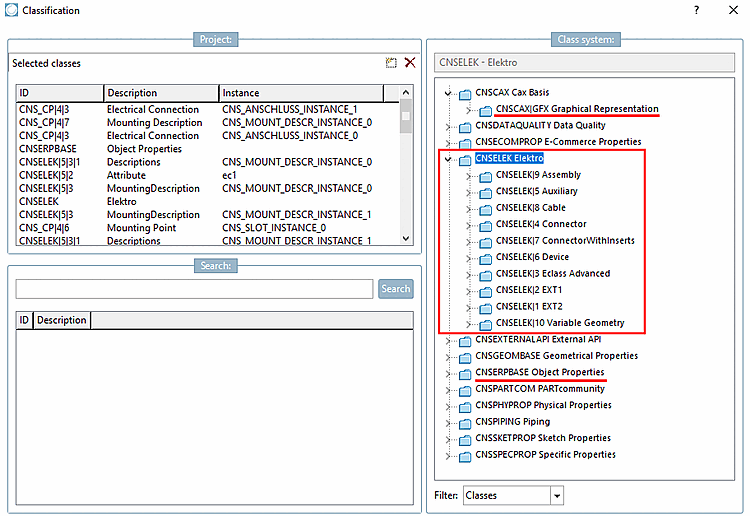

Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Klassifikation (CNS)

Filter Klassen
Bauteilklassifikationen, wie z.B. Artikelnummer, Beschreibungen und IEC Code 81346_2 (siehe Abschnitt 5.12.9.3, „Klassifizierung nach IEC Code 81346_2“)

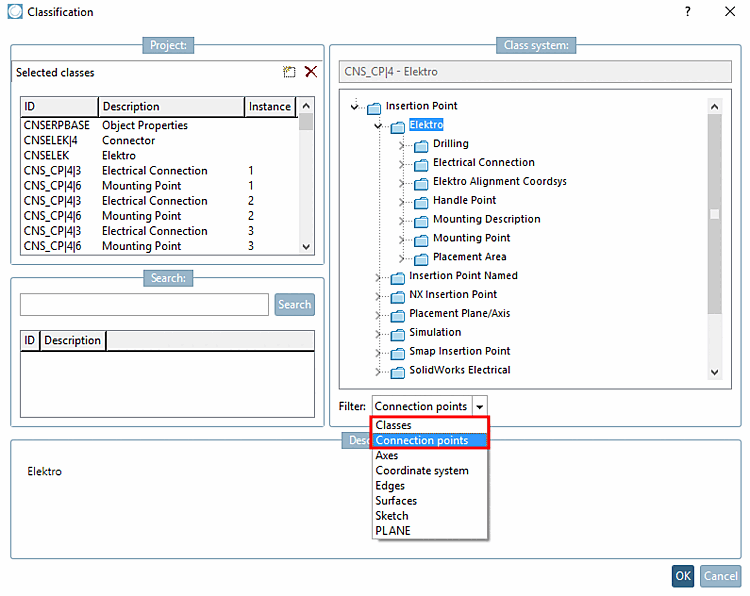

Filter Anfügepunkte

Hinweis

Entsprechend positionierte Anfügepunkte müssen bereits vorhanden sein.

Ein Anfügepunkt kann unterschiedlichste Aufgaben erfüllen, daher ist das Klassifizieren für Electrical CADs (ECADs) entscheidend.

Elektrische Anschlüsse [Electrical Connection] (CNS_CP|4|3)^[a]
Siehe hierzu unter Abschnitt 5.12.9.4, „Klassifikation von elektrischen Anschlüssen (Electrical Connection [CNS_CP|4|3])“.
Steckverbindungen [Mounting Points] (CNS_CP|4|6)
Bohrungen [Drillings] (CNS_CP|4|2)
Bauteilausrichtung [Elektro Alignment Coordsys] (CNS_CP|4|5)
Siehe hierzu unter Abschnitt 5.12.9.1.1, „ Anfügepunkt setzen“.

Je nach Klasse sind die unterschiedlichsten Werte zur Spezifizierung der Punkte einzutragen. So macht es z.B. einen großen Unterschied, ob ein Bohrlochdurchmesser oder eine Abisolierlänge angegeben wird.

Bei Bohrlochdurchmesser gilt Merkmal CNS_CP|4|2::000008001, während für die Abisolierlänge CNS_CP|4|3::000036001 gilt.

Allgemeine Regeln zur Klassifikation sind schwer aufzustellen, da jeder Hersteller unterschiedliche Definitionen z.B. der Position der elektrischen Anschlüsse vorzieht. Zudem kann die Position der elektrischen Anschlüsse davon abhängig sein, ob z.B. ein abisolierter Draht eingeführt werden soll oder ein harter metallischer Stecker (Männchen) [vgl. Schuko-Stecker]. Im Fall der unten abgebildeten Klemme, die dem ersten Fall entspricht, liegen die elektrischen Anschlüsse weit unten.

Klemme

^[a]Klassen, die für die Anschlussebene (also nicht global für das ganze Bauteil) gedacht sind, erkennen Sie am Präfix "CNS_CP".

Voraussetzung für das Klassifizieren ist eine aktuelle CNS-Klassifikation.

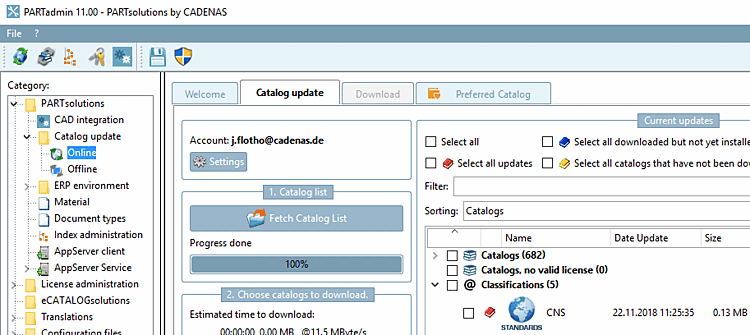

Updaten Sie gegebenenfalls die CNS-Klassifikation mittels PARTadmin -> Katalogaktualisierung [Catalog update] -> Online.

Katalogaktualisierung [Catalog update] -> Online
