Hinweis
	Voraussetzung: Alle elektrischen Kontakte müssen mit einem Anfügepunkt [Connection point] ausgestattet sein.

Bei Bauteilen die herstellerseitig bereits nach eCl@ss klassifiziert wurden, können die Informationen auf die CNS-Klassifikation gemappt werden. Ansonsten müssen die 3D-Daten in PARTsolutions (als elektrische Anschlüsse klassifizierte Anfügepunkte) mit zusätzlicher Information aus dem Datenblatt versehen werden.

CADENAS unterstützt eine gewisse Untermenge der Anschlusseigenschaften (Klasse Electrical Connection), die im Rahmen von eCl@ss ADVANCED definiert sind. Diese Menge kann auf Wunsch jederzeit erweitert werden.

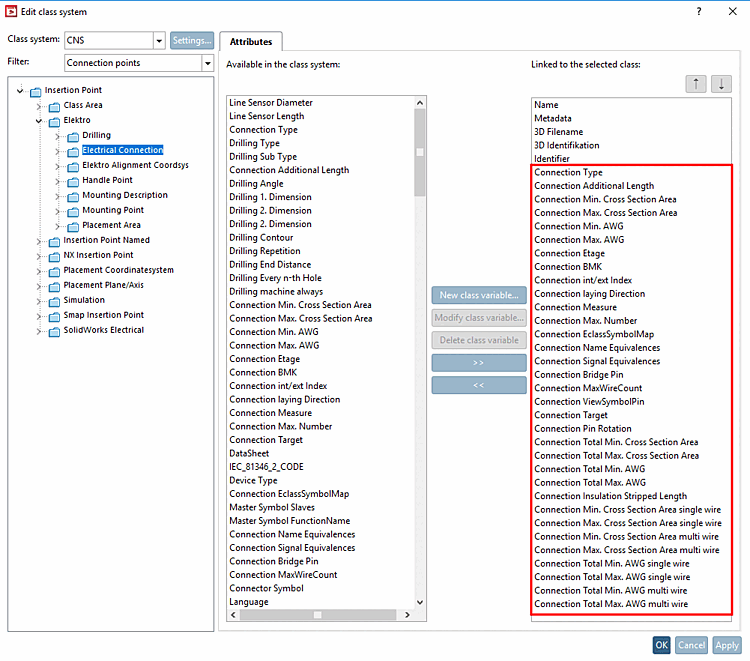

Die folgende Abbildung zeigt (rot eingerahmt) die aktuell verfügbaren Anschlusseigenschaften (Electrical Connection = CNS_CP|4|3) aufgerufen unter PARTproject -> Extras Menü -> Klassensysteme: Editieren... [Class systems: edit...]

Klassensystem [Class system] CNS -> Filter Anfügepunkte [Connection points] -> Insertion Point -> Elektro -> Electrical Connection

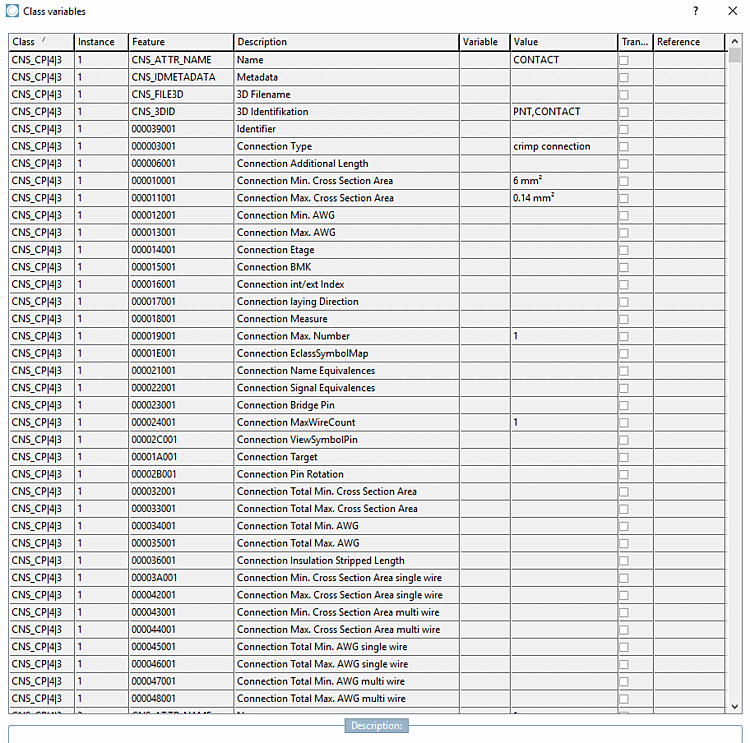

Die folgende Abbildung zeigt die aktuell verfügbaren Anschlusseigenschaften (Electrical Connection = CNS_CP|4|3) aufgerufen unter PARTproject -> Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Merkmale (CNS)

Merkmale (CNS) -> Klasse CNS_CP|4|3 (Electrical Connection)

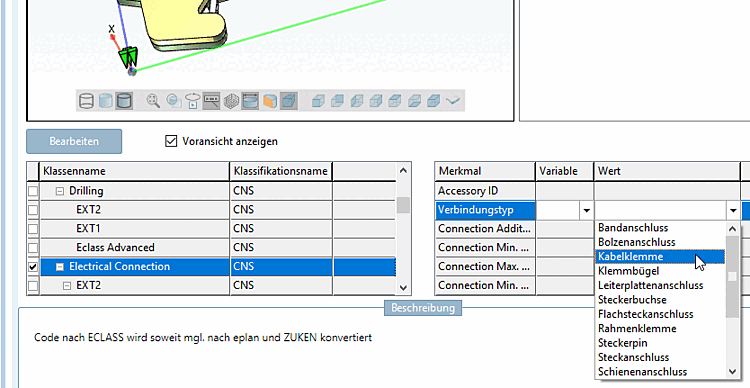

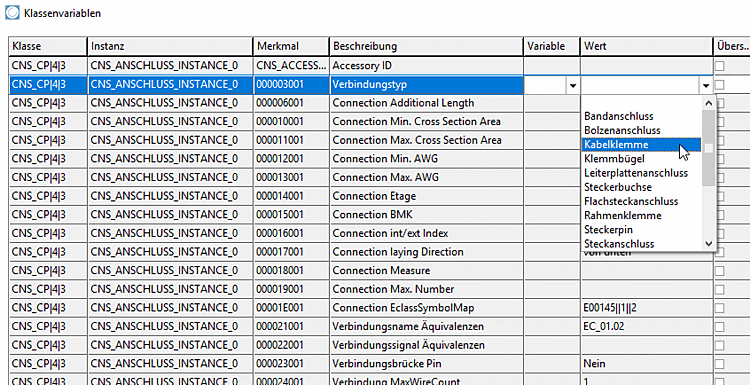

Die folgende Auflistung greift beispielhaft ein paar Merkmale heraus und zeigt mögliche Werte:
