Darstellung von Anfügepunkten

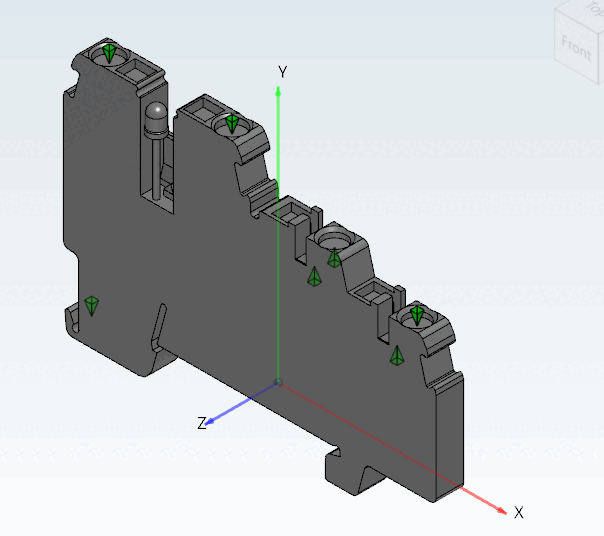

Anfügepunkte werden in 3D-Ansichten als kleine, grüne Pyramiden dargestellt.

Verwendung von Anfügepunkten

Anfügepunkte dienen verschiedenen Zwecken. Die für Elektro-Klassifikation wichtigsten sind folgende:

Orientierung und Positionierung von Anfügepunkten

Elektrische Anschlüsse müssen korrekt orientiert und positioniert sein. (Details hierzu sind nicht Teil dieses Tutorials, da entsprechendes Modellierungswissen an dieser Stelle vorausgesetzt wird.)

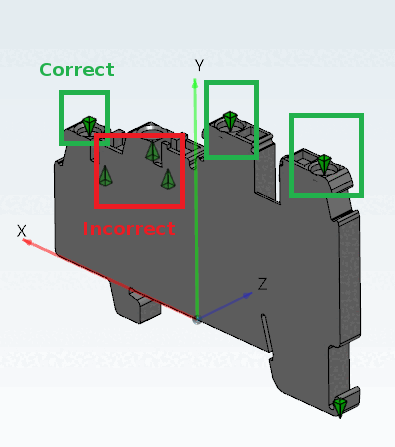

Anfügepunkte sollten so orientiert sein, dass der Boden der Pyramide in Richtung des anzuschließenden Teils zeigt (z.B. einzuführendes Kabel, Stecker).
