5.12.12.3.4. Klassifikation von Steckern
5.12.12.3.4.1. Klassifikation: Connectors [Stecker] außer Frames
5.12.12.3.4.1.1. Globale Kontaktausführung: Symbol MasterSymbol BlockSymbol (CNSELEK|4)
5.12.12.3.4.1.2. Connector Polarization und Connector Coding (CNSELEK|4)
5.12.12.3.4.2. Klassifikation von Frames

Die grundlegende IEC Symbolik ist zur Zeit (Mai 2019) wie folgt (es fehlt Hermaphrodit etc.)

Primäre IEC Symbole für Stecker

IEC SymbolikBedeutung
S00031Buchse, Weibchen
S00032Stift, Männchen

Wir unterscheiden (Stand Mai 2019) zwischen folgenden Typen von Steckern:

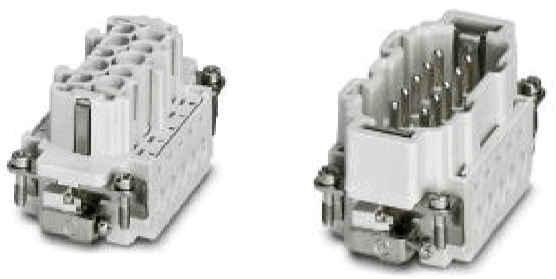

Phoenix Contact: fertige Kontakte 1648186/1648173

Phoenix Contact: fertige Kontakte 1648186/1648173

Steckereinsatz/Kontakteinsatz für Crimpen 1648157 (das System enthält Slots, die Crimpkontakte aufnehmen können)

Steckereinsatz/Kontakteinsatz für Crimpen 1648157 (das System enthält Slots, die Crimpkontakte aufnehmen können)

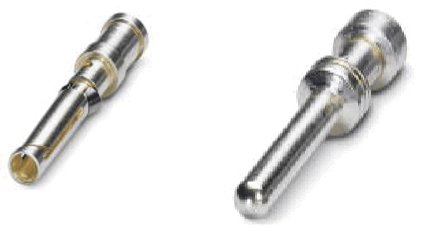

Einzelkontakte (Crimpen) Weibchen/Männchen 1663433/1663572

Einzelkontakte (Crimpen) Weibchen/Männchen 1663433/1663572

Einzelkontakte (Crimpen) Weibchen/Männchen 1417399

Einzelkontakte (Crimpen) Weibchen/Männchen 1417399
