Das Dockingfenster 3D Historie [3D History] ist ein zentraler „Schauplatz“ innerhalb des PARTdesigner. Über seine Kontextmenüs wird der Sketcher (mit Sketch Historie [Sketch history]) aufgerufen und das Bauteil erstellt.

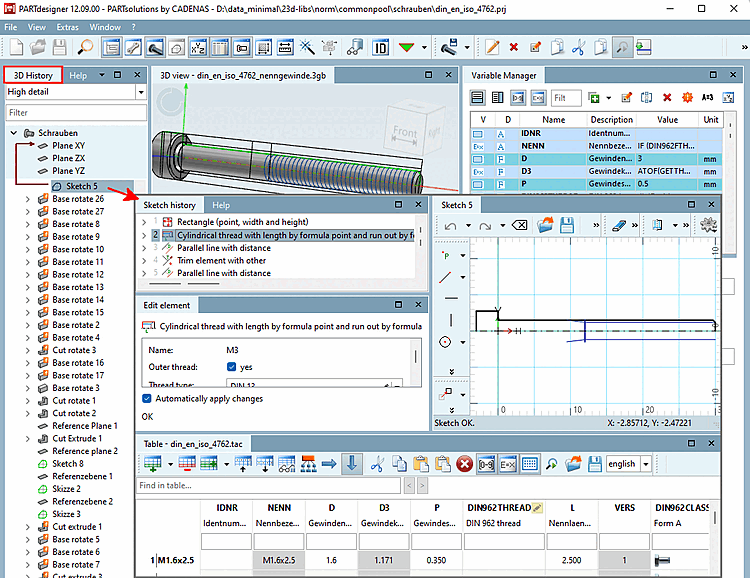

Aufruf des Sketchers über die 3D Historie [3D History]

Außerdem dokumentiert die Historie sämtliche Konstruktionsschritte (Features), sodass der jeweilige Bauteilaufbau auch später nachvollzogen und eventuell modifiziert werden kann.

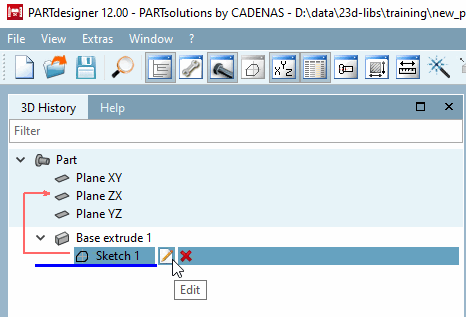

Zu jedem Eintrag werden die wichtigsten Aktionen direkt eingeblendet, sobald Sie den Mauscursor über die Zeile führen. Mit Klick auf das betreffende Icon sparen Sie sich den Aufruf des Kontextmenüs.

Alle zu jeder Funktion möglichen Befehle finden Sie im Kontextmenü. Die Kontextmenübefehle sind in den folgenden Abschnitten erläutert.

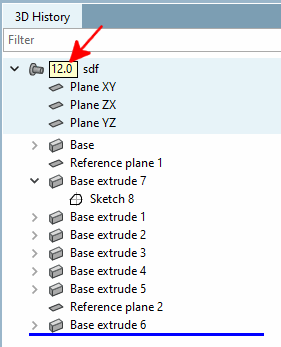

Sofern ein Feature eine Minimal-Version erfordert, wird dies neben dem Bauteilnamen angezeigt (z.B. 12.0, 12.4, 12.8, etc.).

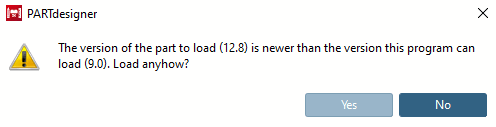

Beim Öffnen eines solchen Bauteiles in einer V11 wird dort eine Meldung angezeigt. Um Probleme zu vermeiden, sollten Sie das Teil in V11 NICHT laden.
