7.6.2.12.3. Basics - Rundung oder Fase erstellen

[Hinweis]Hinweis

Wenn eine Fase/Rundung einfach in einen bereits existierenden Sketch integriert werden kann, dann tun Sie dies bitte auf diese Weise. (Siehe auch Abschnitt 7.6.2.12.2, „NICHT-Verwendungszwecke des Blend-Features“.)

Das folgende Beispiel dient der Illustration der Funktionalität. An einem Würfel sollen Kanten verrundet werden und danach auf Fase umgestellt werden.

  1. Selektieren Sie eine Fläche, deren angrenzende Kanten verrundet werden sollen.

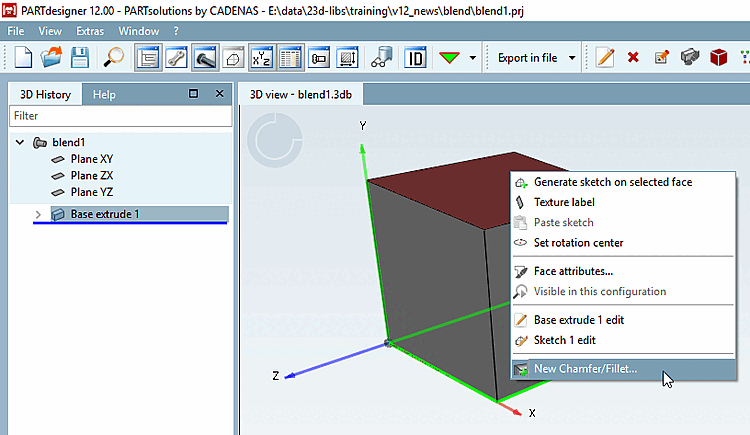

    Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]

    Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]

  2. Rufen Sie den Kontextmenübefehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] auf.

    -> Das Dockingfenster Fase/Rundung [Chamfer/Fillet] wird geöffnet.

  3. Wählen Sie die Option Rundung [Fillet] und tragen Sie im Eingabefeld den gewünschten Radius ein.

    [Hinweis]Hinweis

    Ob eine Vorschau angezeigt wird oder nur Kanten Visualisierung [Edge visualization], ist abhängig von der unter Extras Menü -> Einstellungen... [Settings...] -> PARTdesigner -> Fase/Rundung [Chamfer/Fillet] -> Vorschau Darstellung [Preview presentation] getroffenen Einstellung.

    Default-Einstellung ist Deaktiviert [Deactivated], also nur Kanten Visualisierung [Edge visualization]. Beachten Sie, dass für die Vorschau nicht unerhebliche Rechenleistung benötigt wird. Sind die Wartezeiten zu lang, gehen Sie wieder auf die Default-Einstellung zurück.

    Damit Änderungen wirksam werden, schließen Sie bitte den Fase/Rundung [Chamfer/Fillet] Dialog und öffnen ihn erneut per Kontextmenübefehl Editieren [Edit].

    Details zu den Einstellungen finden Sie unter Abschnitt 7.6.2.12.5.4, „ Vorschau Darstellung und Kanten Visualisierung für Fase/Rundung “.

    Hier im Beispiel wurde unter Vorschau Darstellung [Preview presentation] die Option Fasenfläche [Chamfer] gewählt, d.h. die Vorschau zeigt die zu erwartende Veränderung unmittelbar an.

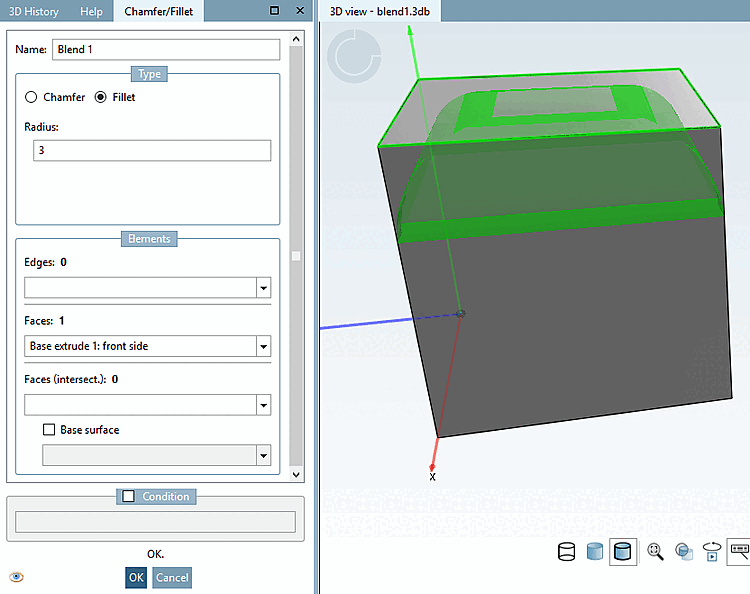

    Dialogfenster Fase/Rundung [Chamfer/Fillet]: Hier beispielhaft mit Option "Rundung [Fillet]" und Radius = 2

    Dialogfenster Fase/Rundung [Chamfer/Fillet]: Hier beispielhaft mit Option "Rundung [Fillet]" und Radius = 2

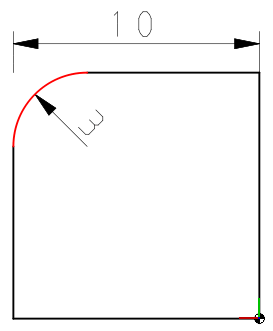

    Beispiel in 2D: Rundung mit einem Kreisradius von 3 bei einer gesamten Kantenlänge von 10.

    Beispiel in 2D: Rundung mit einem Kreisradius von 3 bei einer gesamten Kantenlänge von 10.

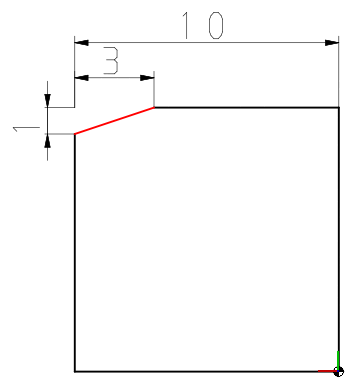

    Beispiel in 2D: Fase [Chamfer] mit Einstellung "Abstand 1 [Distance 1]" =3 und "Abstand 2 [Distance 2]" = 1 bei einer gesamten Kantenlänge des Würfels von 10

    Beispiel in 2D: Fase [Chamfer] mit Einstellung "Abstand 1 [Distance 1]" =3 und "Abstand 2 [Distance 2]" = 1 bei einer gesamten Kantenlänge des Würfels von 10

    Bestätigen Sie mit OK.

    -> Die Rundung wird eingefügt.

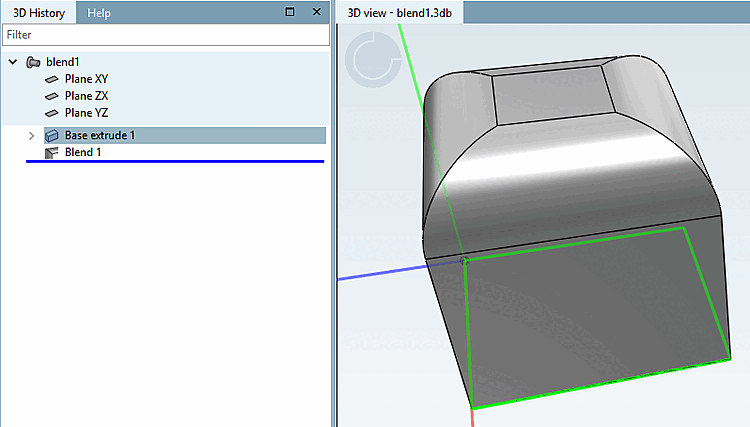

    Beispiel: Kantenlänge von 10 und Rundungsradius von 3

    Beispiel: Kantenlänge von 10 und Rundungsradius von 3

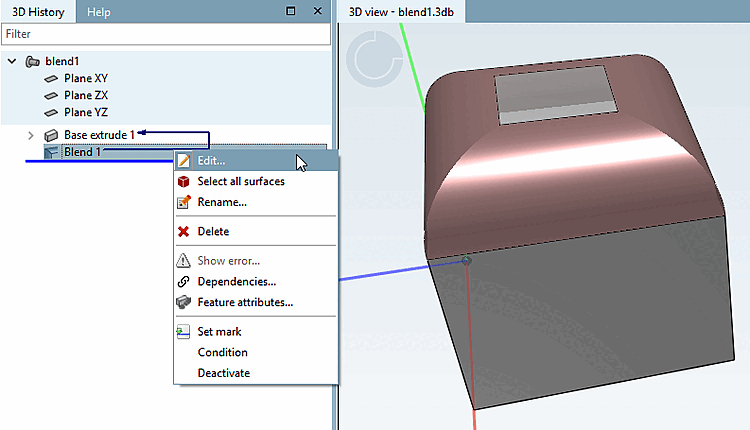

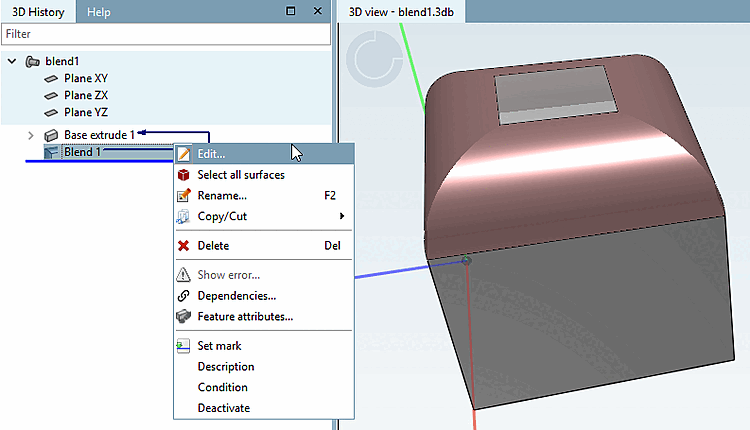

  4. In der 3D Historie [3D History] können Sie mittels Kontextmenübefehl über dem Blend-Feature mittels Editieren... [Edit...] jederzeit den Dialog wieder aufrufen.

    Sie können nachträglich jede Änderung vornehmen, die sofort in der Vorschau angezeigt wird.

    • Werte ändern

    • von Rundung [Fillet] auf Fase [Chamfer] umstellen

    • Mit Einfachklick neue Kanten oder Flächen auswählen

      -> Die neuen Elemente werden in den Listenfeldern unter Kanten [Edges] und Flächen [Faces] zugefügt. Deselektionen nehmen Sie vor, indem Sie das Häkchen bei den entsprechenden Elementen wieder entfernen.

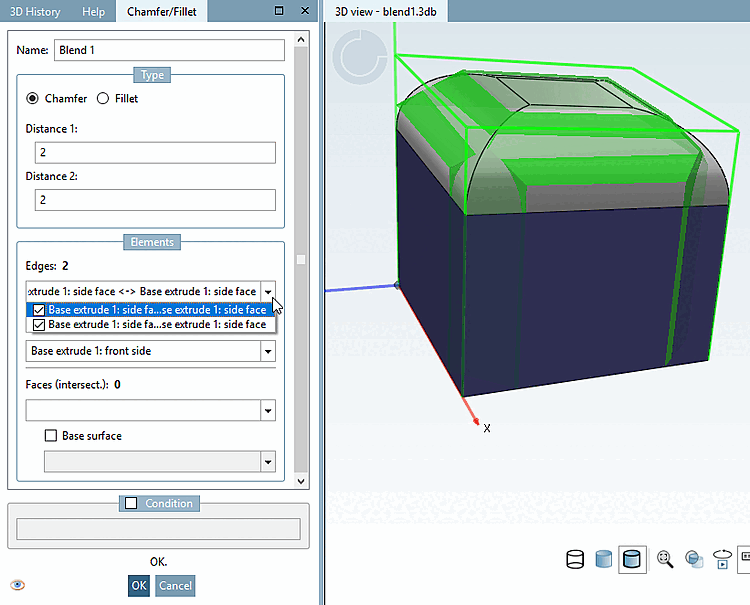

    Beliebige Änderungen vornehmen

    Beliebige Änderungen vornehmen

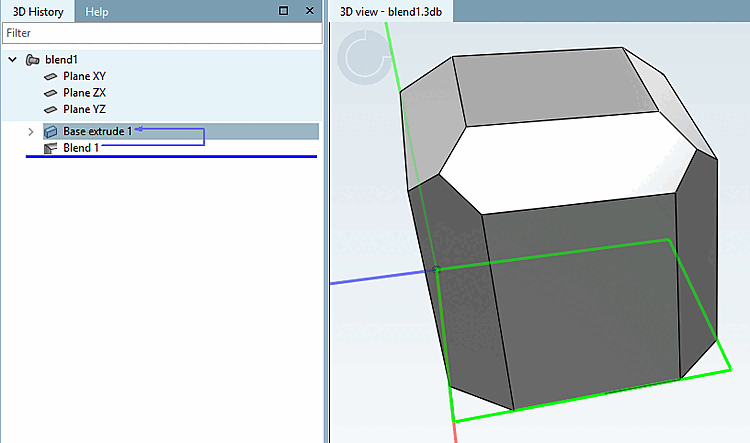

    Ergebnis der nachträglichen Änderungen

    Ergebnis der nachträglichen Änderungen
