7.6.2.12.6.2. Mehrere sich schneidende Fasen/Rundungen und zusätzlich Anwendung des Blend-Features

[Hinweis]Hinweis

Eine Kombination (zwei oder mehr) einer durch Schnitt Extrusion (per Sketch) erzeugten Fase/Rundung [Chamfer/Fillet] + einer durch das Blend-Feature (Kontextmenübefehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]) erzeugten Fase/Rundung [Chamfer/Fillet] kann zu Fehlern führen und muss vermieden werden (siehe folgende Abbildungen).

Natürlich können Sie innerhalb eines Modells zwischen den verschieden Blend-Möglichkeiten wechseln entsprechend der Anwendungssituation. Die Einschränkung gilt nur für sich direkt schneidende Kanten.

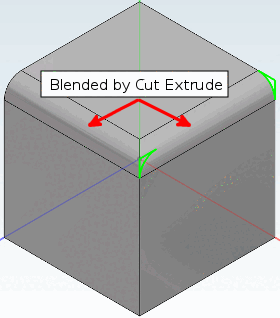

Fase/Rundung [Chamfer/Fillet] erzeugt durch Schnitt Extrusion

Fase/Rundung [Chamfer/Fillet] erzeugt durch Schnitt Extrusion

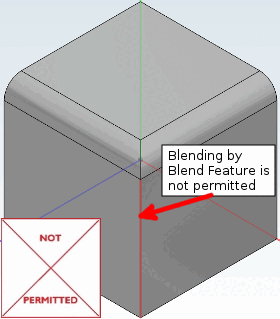

In dieser Situation ist die Verwendung des Blend-Features bei einer schneidenden Kante nicht erlaubt.

In dieser Situation ist die Verwendung des Blend-Features bei einer schneidenden Kante nicht erlaubt.

Das fehlerhaft Ergebnis sieht so aus:

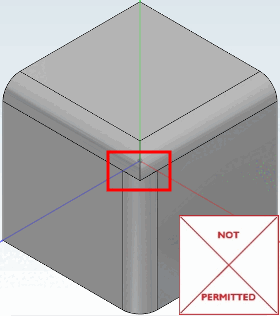

Ergebnis – Ansicht 1

Ergebnis – Ansicht 1

Ergebnis – Ansicht 2

Ergebnis – Ansicht 2

[Hinweis]Hinweis

Die Kombination EINER durch Schnitt Extrusion (per Sketch) erzeugten Fase/Rundung [Chamfer/Fillet] + EINER durch das Blend-Feature (Kontextmenübefehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]) erzeugten Fase/Rundung [Chamfer/Fillet] wäre erlaubt; ob es sinnvoll wäre, bleibt dahingestellt.

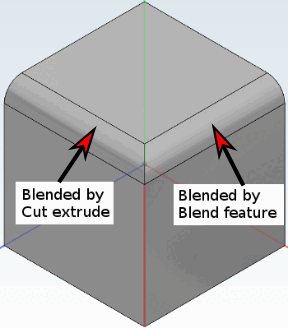

In diesem Beispiel wurde das Blend-Feature zuerst angewendet, dann die Schnitt Extrusion.

In diesem Beispiel wurde das Blend-Feature zuerst angewendet, dann die Schnitt Extrusion.
