7.6.2.12.5.4. Vorschau Darstellung und Kanten Visualisierung für Fase/Rundung

Kanten Visualisierung [Edge visualization]

Ist die Kanten Visualisierung [Edge visualization] aktiviert (Default), sind alle Kanten, auf welche das Blend-Feature angewendet wird, grün markiert (siehe folgende Abb).

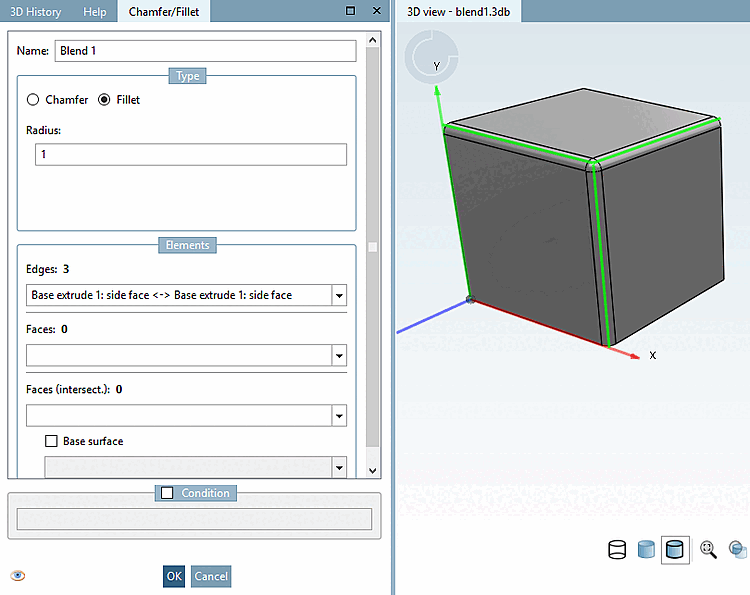

Editiermodus mit geöffnetem Dockingfenster "Fase/Rundung [Chamfer/Fillet]"

Sie können die Kanten Visualisierung [Edge visualization] folgendermaßen aktivieren und deaktivieren:

- Drücken Sie F10 oder öffnen Sie alternativ das Einstellungsmenü über Extras Menü -> Einstellungen... [Settings...] -> PARTdesigner -> Fase/Rundung [Chamfer/Fillet].

- Aktivieren bzw. deaktivieren Sie das Auswahlkästchen unter Kanten Visualisierung [Edge visualization].

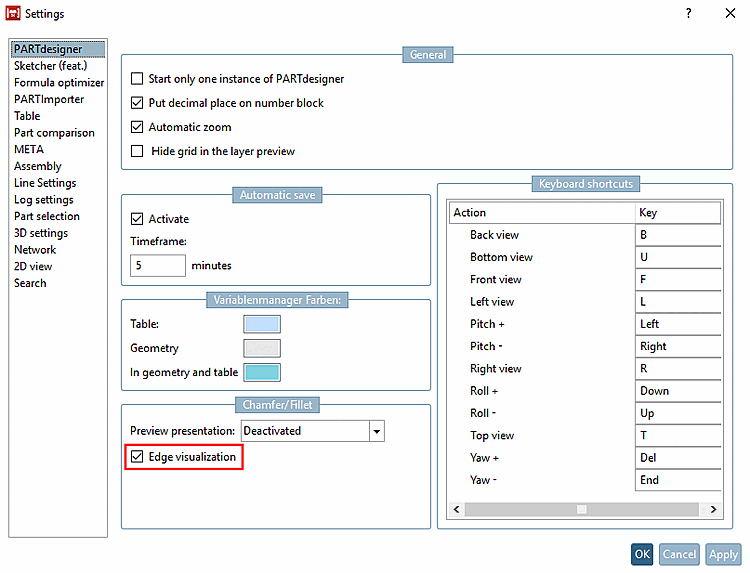

"Kanten Visualisierung [Edge visualization]" aktivieren/deaktivieren

Vorschau Darstellung [Preview presentation]

Im Folgenden sind die verschiedenen Modi für die Vorschau Darstellung [Preview presentation] von Fase/Rundung [Chamfer/Fillet] erläutert:

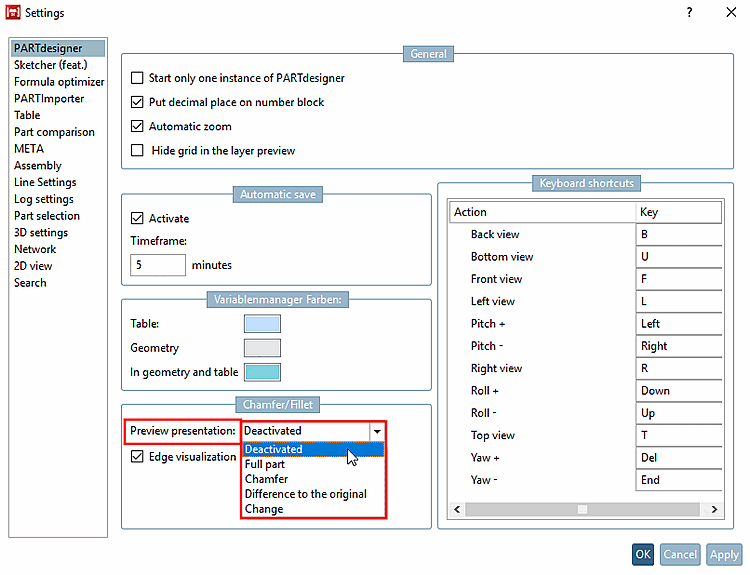

Einstellungsdialog öffnen via F10 oder alternativ via Extras Menü -> Einstellungen... [Settings...] -> PARTdesigner -> Fase/Rundung [Chamfer/Fillet] -> Vorschau Darstellung [Preview presentation]

Hinweis

Default-Einstellung ist Deaktiviert [Deactivated]. Beachten Sie, dass für die Vorschau nicht unerhebliche Rechenleistung benötigt wird. Sind die Wartezeiten zu lang, gehen Sie wieder auf die Default-Einstellung zurück.

Damit Änderungen wirksam werden, schließen Sie bitte den Fase/Rundung [Chamfer/Fillet] Dialog und öffnen ihn erneut per Kontextmenübefehl Editieren [Edit].

Deaktiviert [Deactivated] (Default): Keine Vorschau

Vorschau mit Option "Deaktiviert [Deactivated]" und Kanten Visualisierung [Edge visualization] aktiviert
Gesamtteil [Full part]: Das Verhalten ist ähnlich wie bei Fasenfläche [Chamfer], nur dass hier das ganze Teil in der Vorschaufarbe angezeigt wird. Solange Fasen oder Rundungen noch nicht bestätigt ist, werden sowohl die Original-Kante wie die Vorschau angezeigt. Bei einem bereits bestätigten und erneut geöffnetem Blend wird nur die Fasen- bzw. Rundungsfläche angezeigt.

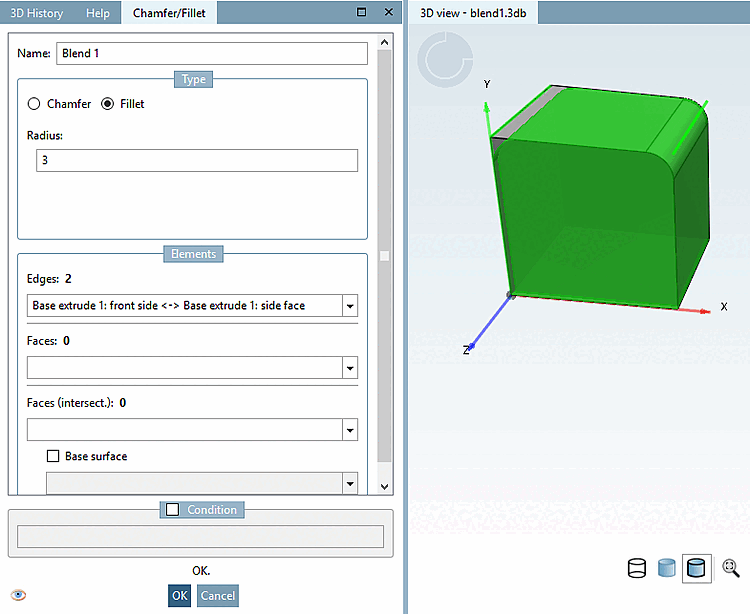

Vorschau mit Option "Gesamtteil [Full part]": Die Abbildung zeigt die Vorschau einer schon bestätigten und einer gerade editierten Kante (Editier-Modus erneut geöffnet)
Fasenfläche [Chamfer]: Nicht nur bei aktuell editierten Kanten wird die Fasen- bzw. Rundungsfläche in der Vorschau angezeigt, sondern bei allen mit dem Blend-Feature versehenen Kanten. Das ist der Unterschied zu Option Veränderung [Change]. Bei gerade editierten Fasen oder Rundungen wird sowohl die Original-Kante (noch ohne Materialabtrag) als auch die Vorschau der Fase oder Rundung angezeigt.

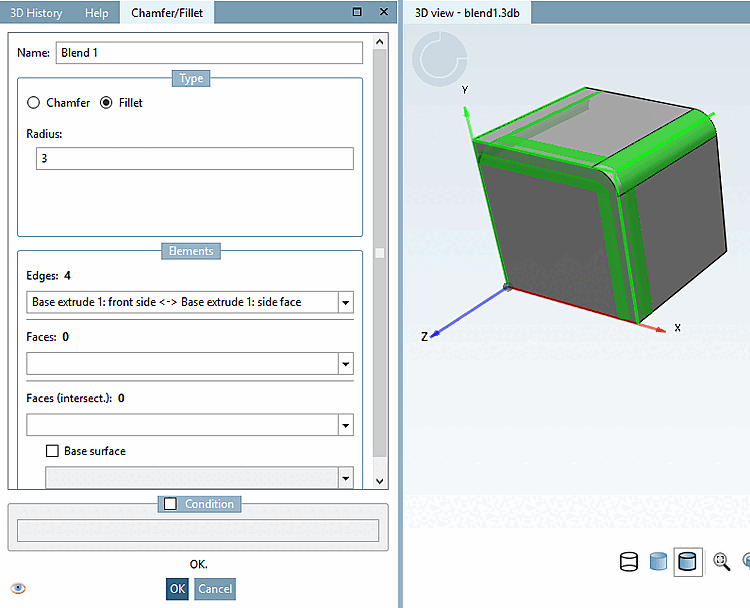

Vorschau mit Option "Fasenfläche [Chamfer]": Die Abb. zeigt 2 bestätigte Kanten und 2 gerade editierte Kanten.
Unterschied zum Original [Difference to the original]: Die Vorschau zeigt den Materialabtrag (im Gegensatz zu den übrigen Vorschauoptionen, welche die Fasen- bzw. Rundungsfläche anzeigen).

Unterschied zum Original [Difference to the original]

Fasenfläche [Chamfer]
Veränderung [Change]:
Nur bei der aktuell geänderten Kante wird die Fasen- bzw. Rundungsfläche in der Vorschau angezeigt. Bei den bereits zuvor geänderten Elementen sind nur die Kanten visualisiert (bei aktivierter Option Kanten Visualisierung [Edge visualization], was die Default-Einstellung ist).
Einen Unterschied zwischen den Optionen Fasenfläche [Chamfer] und Veränderung [Change] sehen Sie nur, wenn Sie ein bereits existierendes Blend-Feature erneut editieren.

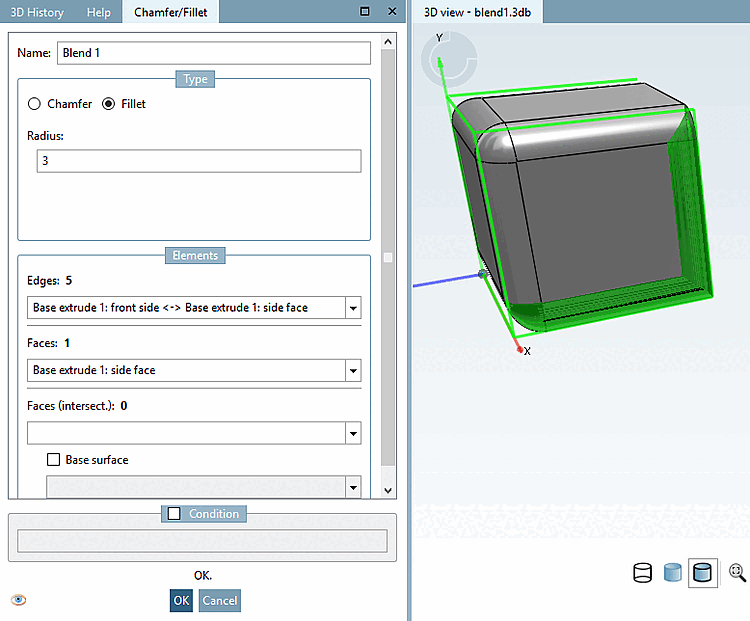

Vorschau mit Option "Veränderung [Change]" -- Eine Kante wird gerade editiert, mehrere andere sind bereits Teil des Blend und werden mit Kanten Visualisierung [Edge visualization] angezeigt.

Sie können die Kanten Visualisierung [Edge visualization] und die Vorschau Darstellung [Preview presentation] im Fase/Rundung [Chamfer/Fillet] Dockingfenster mit Klick auf das Auge-Icon zusammen aktivieren bzw. deaktivieren (siehe folgende Abb.).

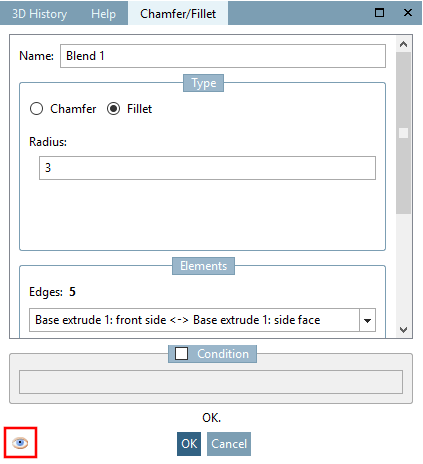

"Fase/Rundung [Chamfer/Fillet]" Dockingfenster
