Um die Berechnungszeit klein zu halten, werden nur die entscheidenden Details in einer vereinfachten Version des Rohres als Vorschau angezeigt. Es wird beispielsweise nicht angezeigt, ob ein Rohr hohl ist oder Verrundungen hat.

Beim Editieren eines Elements wird dieses in der Vorschau in dunkelblauer Farbe hervorgehoben, der Dialog hellblau hinterlegt.

Das Vorschaubild wird bei jedem Schritt kontinuierlich aktualisiert. Nur bei Erscheinen eines ungültigen Elements stoppt die Vorschau.

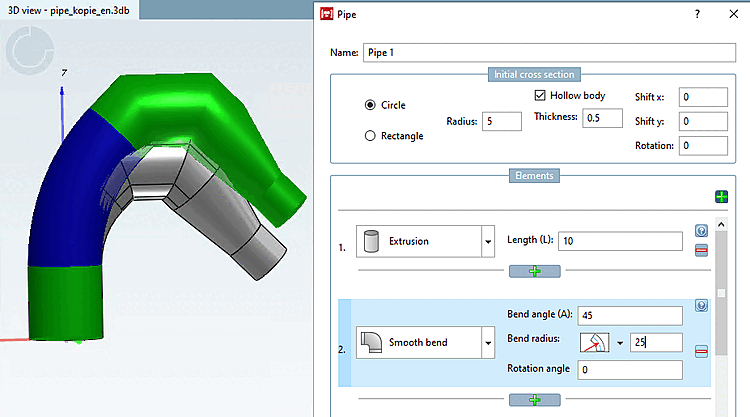

Bei Änderung von Eingabeparametern sehen Sie die Vorschau (grün, bzw. aktuell editiertes Element dunkelblau) und den letzten gespeicherten Stand (grau) nebeneinander (siehe Abb. „Die Vorschau zeigt einen von 15 auf 25 veränderten Biegeradius [Bend radius] “). Der letzte gespeicherte Stand wird erst durch Bestätigen des Dialogs mittels OK aktualisiert.

Die Vorschau im Dockingfenster 3D Ansicht [3D view] kann mit Klick auf das Icon links unten ausgeblendet werden. (In seltenen Fällen benötigt zu Verbesserung der Performance falls eine Vorschau einmal zu komplex wird und der Rechner dadurch langsamer wird.)

Sie können in der 3D Ansicht [3D view] rotieren oder zoomen, während das Dialogfenster Pipe geöffnet ist. Falls die Vorschau einmal aus dem Blickfeld gerät, klicken Sie einfach im Dialogfenster Pipe in der rechten unteren Ecke auf das Icon Vorschaubild fangen [Fit preview to screen] .
