Die folgende Abbildung zeigt das Dialogfenster Pipe. (Je nach Verwendung der einzelnen Grundoptionen können die abhängigen Optionen etwas variieren.)

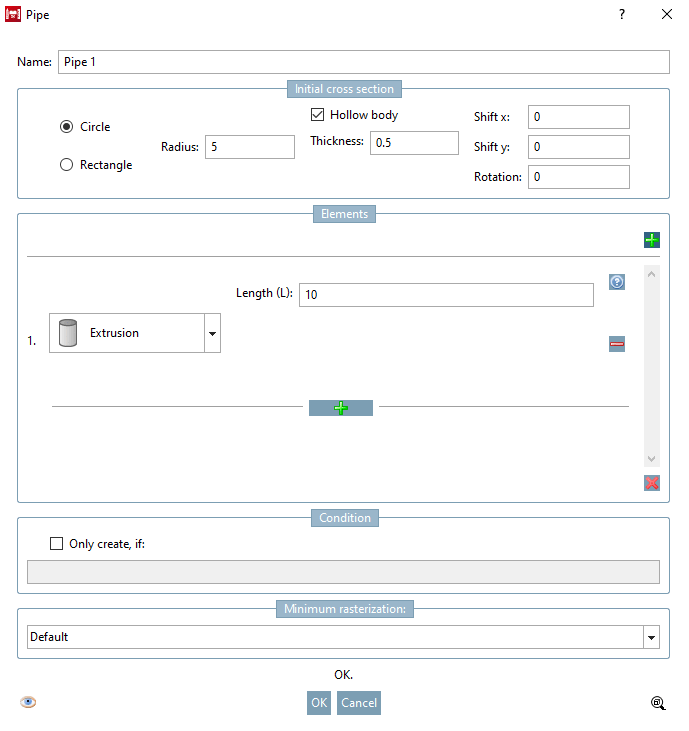

Rohrverlauf-Editierdialog

Dieser Dialog beinhaltet folgende Abschnitte:

Jede Gruppe hat ihr eigenes System zur Fehlersuche und hilft so dem Benutzer ungültige Konstruktionen zu vermeiden. Wenn das Icon sichtbar ist, gibt es Fehler in der betreffenden Gruppe. Bewegen Sie den Mauszeiger über das Icon, wird ein Tooltip angezeigt, der die Fehler genau benennt.
