Sobald Sie in der Teileauswahl [Part selection] einen Doppelklick auf einem Projekt ausführen (z.B. Bauteil oder Baugruppe ), wechselt die Benutzeroberfläche in die Teileansicht [Part view].

In der Teileansicht wird die Ausprägung des Bauteils spezifiziert.

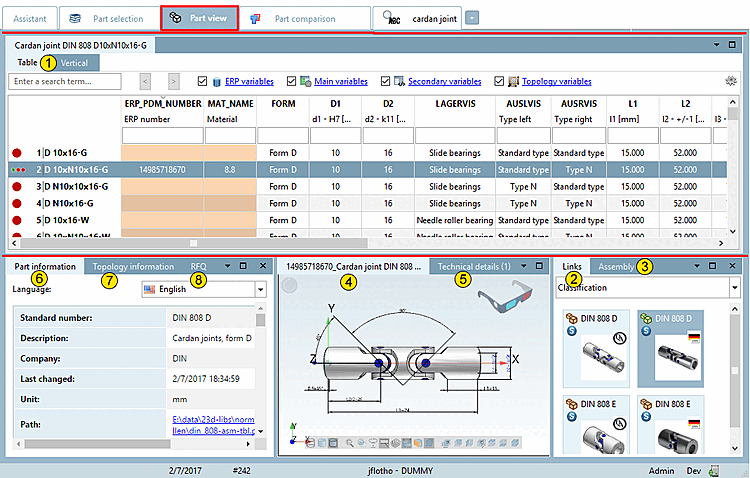

Die Benutzeroberfläche ist mit Dockingfenstern organisiert. Die folgende Abbildung zeigt diese im Überblick.

Teileansicht [Part view]

Teileansicht [Part view]

  1. Tabelle [Table] (auf dem Reiter wird die jeweilige Normbezeichnung des geladenen Teils angezeigt.)

    Als Unterbereiche sehen Sie wiederum zwei Dockings, welche zwei verschiedene Modi zur Bestimmung der Ausprägung repräsentieren.

  2. Verweise [Links] zu bauartverwandten Objekten (siehe Abschnitt 3.1.7.4, „ Dockingfenster "Verweise" “)

  3. Aufbau [Assembly] / Stückliste [Bill of material] (siehe Abschnitt 3.1.7.5, „ Dockingfenster "Aufbau" “)

  4. 3D-Vorschau [Preview 3D] des Objekts (siehe Abschnitt 3.1.7.6, „Dockingfenster "3D Ansicht" “)

  5. Technische Angaben [Technical details] mit Bemaßungsbildern (siehe Abschnitt 3.1.7.7, „ Dockingfenster "Technische Angaben" “)

  6. Teileinformationen [Part information] (siehe Abschnitt 3.1.7.8, „Dockingfenster "Teileinformationen" “)

  7. Topologie-Informationen [Topology information] (siehe Abschnitt 3.1.7.9, „Dockingfenster "Topologie-Informationen" “)

Optional werden weitere Dockingfenster eingeblendet:
