Wählen Sie eine Schnittebene und den gewünschten Versatz zur Nullebene.

Aufruf

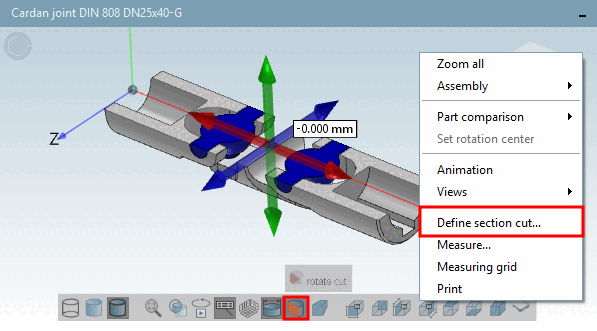

Klicken Sie auf die entsprechende Schaltfläche in der Werkzeugleiste oder alternativ auf den Befehl Schnittebene definieren... im Kontextmenü des 3D-Fensters.

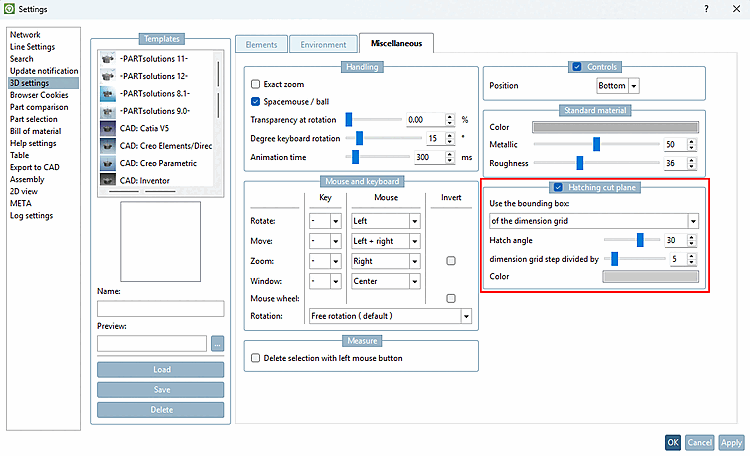

Einstellungsoptionen

Nach dem Aufruf wird zur Navigation ein Navigationskreuz mit 6 Pfeilen angezeigt.

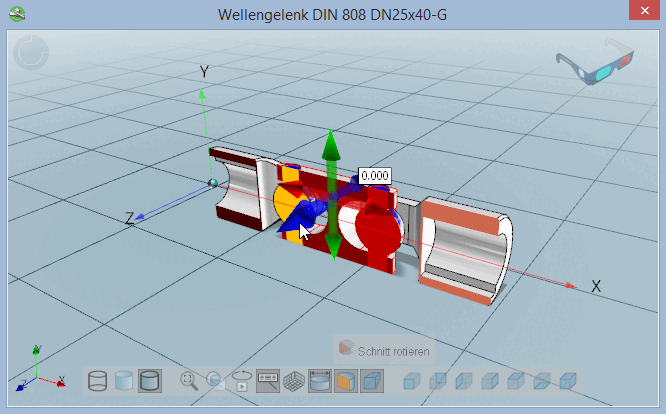

Wählen Sie die Schnittebene durch Klick auf den entsprechenden Pfeil.
-> Der Schnitt wird sofort umgeschaltet.

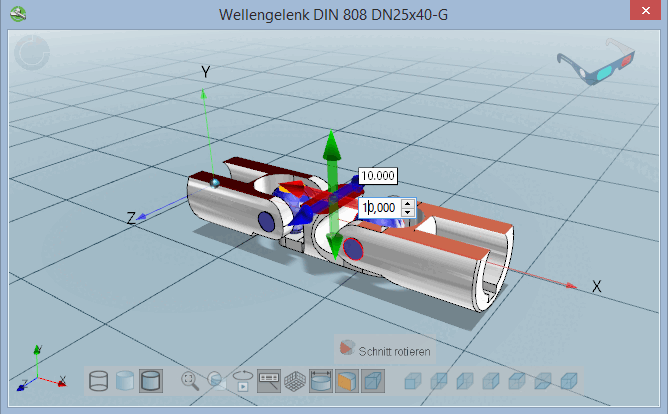

Verschieben Sie die Schnittebene mit gehaltener Maustaste oder mittels Werteeingabe im Eingabefeld oder mittels Pfeiltasten am Eingabefeld.

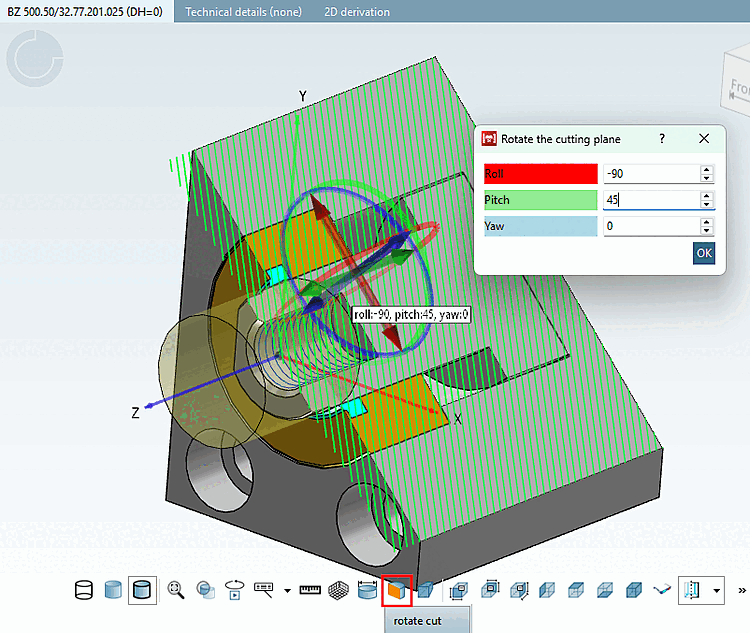

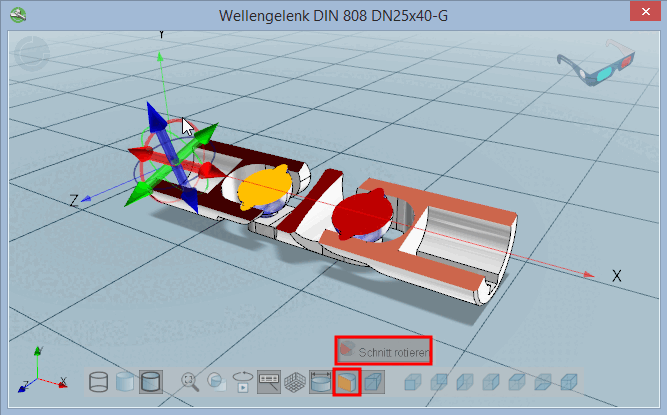

Nach Klick auf die Schaltfläche Schnitt rotieren werden am Navigationskreuz zusätzlich Rotationslinien angezeigt.
Klicken Sie auf die gewünschte Linie und rotieren Sie den Schnitt.

	Tipp

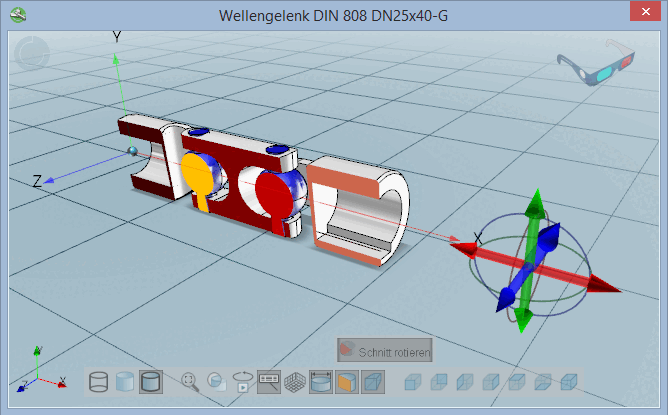

Sie können das Navigationskreuz auch zuerst zur Seite schieben und dann erst Schnittoperationen ausführen.

Tipp

Sie können das Navigationskreuz auch zuerst zur Seite schieben und dann erst Schnittoperationen ausführen.
