Katalogabhängig besteht die Möglichkeit, das gewählte Modell in verschiedenen Detaillierungsgraden in der 3D-Ansicht anzuzeigen und zu exportieren.[85]

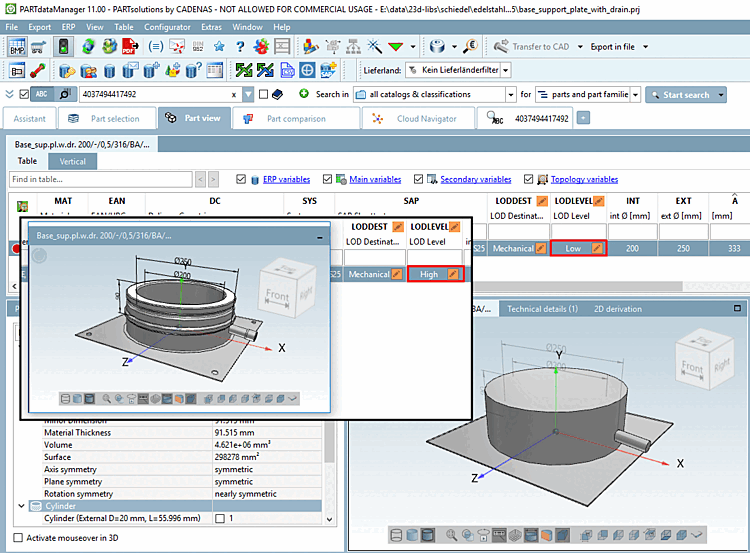

Die Auswahl des Detaillierungsgrades erfolgt in der Tabelle mittels Wertebereichsfeld LODDEST und LODLEVEL:
LODDEST: Auswahl des primären Zielmarktes Maschinenbau bzw. Architektur
LODLEVEL: In Abhängigkeit von der Auswahl unter LODDEST werden dann die entsprechenden Detaillierungsstufen angezeigt (hoch, mittel, niedrig oder 400, 350, 300 - Architektur LODs müssen nicht zwingend immer 400, 350, 300 sein; sie können je nach Katalog und Kundenanforderung variieren). Nähere Informationen zu den Detaillierungsstufen finden Sie unter Abschnitt 3.1.7.6.2.2, „Detaillierungsgrad - Verschiedene Schemas“.
[85] Hintergrundinformationen (insbesondere für Updater):
Dies sind "echte" Modelle, keine berechneten Konfigurationen.
Zu unterscheiden ist zwischen Konfigurationen (automatisch berechnet nach einem bestimmten Algorithmus bzw. auf Basis bestimmter Modellierungsschritte) und unterschiedlichen 3D-Modellen, die im Projekt eingebettet sind:
Konfigurationen mit unterschiedlichen Detaillierungsgraden (verschiedene LOD-Stufen in EINEM Modell, auch zur Anpassung an Erfordernisse im Zielsystem):
Die Auswahl erfolgte per
Toolbar-Icon
. Mit V11 SP3 wird das Icon nicht mehr per
Default angezeigt.
Unabhängig von der 3D-Ansicht können CAD-Systeme wie Solid Works, SolidEdge und NX bei entsprechender Schnittstellenkonfiguration die verschiedenen Konfigurationen im CAD abbilden (siehe Abschnitt 3.1.7.6.2.3, „Detaillierungsgrad - Konfiguration einblenden im CAD“).
verschiedene 3D-Modelle mit unterschiedlichen Detaillierungsgraden:
Bestimmte Kataloge beinhalten diese Möglichkeit. So kann noch gezielter auf unterschiedliche Anforderungen in Zielsystemen eingegangen werden.
