3.1.7.2.1. Wertebereiche

Manche Bauteile haben Wertebereichsvariablen [Value range variables]. Für diese ist kein fixer Wert angelegt.

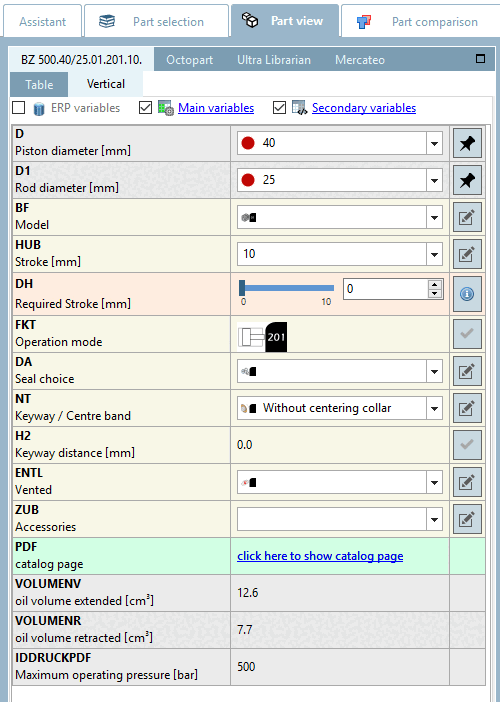

In der vertikalen Ansicht sind diese Bauteile durch ein Symbol gekennzeichnet:

Hinweis

Optional können die Felder zusätzlich auch eingefärbt werden. Zur Bedeutung der Farben siehe unten.

Extras Menü ➝ Einstellungen... [Settings...] ➝ Tabelle [Table] Menü ➝ Wertebereichsspalten einfärben [Color value range columns]

Um die konkrete Ausprägung eindeutig zu bestimmen, müssen alle Wertebereiche ebenfalls definiert werden.

Die Anzeige der Wertebereichsauswahl kann je nach Bauteilvorgaben auf verschiedene Weise erfolgen.

Mit der Änderung des Wertes ändert sich unmittelbar die Darstellung in der 3D-Ansicht [3D view].

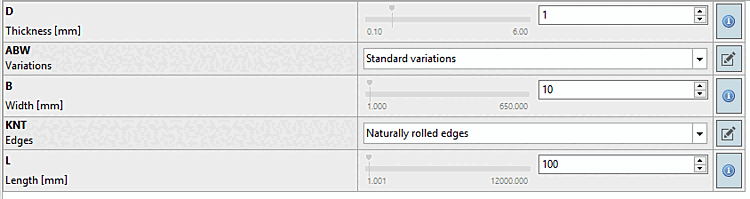

Wertebereich: Tragen Sie einen gewünschten Wert innerhalb des Wertebereichs ein oder wählen Sie den Wert mittels Schieberegler.

Die rote Linie kennzeichnet den Defaultwert. Mit Klick auf diese können Sie den Defaultwert jederzeit wieder einstellen.

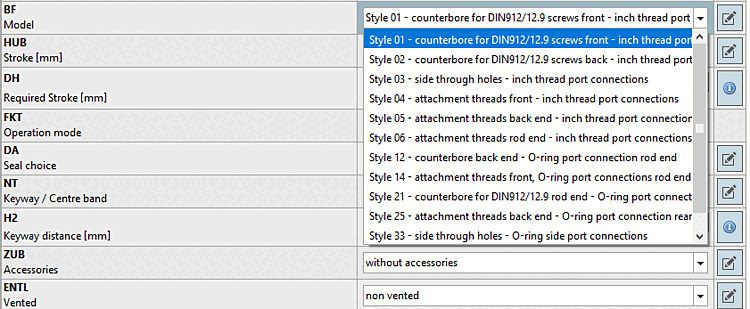

Auswahl diskreter Werte: Wählen Sie im Listenfeld die gewünschte Option.

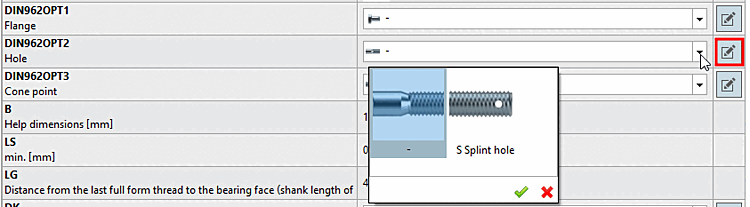

Auswahl diskreter Werte mit Vorschaubildern:
Zur Verdeutlichen der Auswahloptionen in Wertebereichsfeldern können auch Grafiken angezeigt werden. Wählen Sie die gewünschte Option per Doppelklick.

Bedeutung von Farben bei Wertebereichsfeldern

	Hinweis
	Farben müssen aktiviert werden. Siehe oben.

In Abhängigkeit von Voreinstellungen werden im Symbol Signalfarben angezeigt , die auf verschiedene Typen von Wertebereichsfeldern hinweisen.

Gelb = Geometriemerkmal [Geometry attribute]

Das Geometriemerkmal [Geometry attribute] wird verwendet für Merkmale, die Einfluss auf die Geometrie haben; also z.B., wenn sich die Geometrie des Teils oder der Baugruppe durch die Variable ändert (z.B. max. Hublänge), bzw. wenn Komponenten dazukommen oder wegfallen z.B. „Sensor ja/nein“ oder „Option an/aus“.

Orange = Funktionsmerkmal [Function attribute]

Das Funktionsmerkmal [Function attribute] wird verwendet für Hub-, und Winkelstellungen, alles was eine mechanische Bewegung in einem Teil / einer Baugruppe definiert (z. B. die Hubstellung eines Zylinders).

Dunkelgelb = Dimensions-Merkmal [Dimension attribute]

Das Dimensions-Merkmal [Dimension attribute] wird verwendet bei Halbzeugen und Profilen, die in laufenden Metern hergestellt werden.
