7.11.1. Grundsätzliches

Speicherorte

Templates für alle Kataloge verfügbar machen

Speicherort: $CADENAS_SETUP/layouts/2dderivation

	Hinweis
	Sollte neben dem setup-Verzeichnis ein sitesetup-Verzeichnis aktiv sein, werden die im Bearbeitungsmodus [Edit mode] durchgeführten Änderungen dort in eine gleichnamige Datei gespeichert.

Templates für Teile in einem bestimmten Katalogverzeichnis verfügbar machen
Speicherort: Beliebiges Verzeichnis
Liegt die dw-Datei in einem bestimmten Projektverzeichnis, wird sie nur angezeigt, wenn das entsprechende Projekt geladen ist.

Dateiendung
Die Dateiendung vonTemplates lautet dw.
Default-Dateien
Bereits vorhandene Default-Dateien, bzw. Ansichten:
- 3_view_frame_JIS.dw
- 3_views_eu.dw
- 3_views_us.dw
- 6_view_frame_JIS.dw
- 6_views_eu.dw
- 6_views_us.dw
- frame_ANSI.dw
- frame_ANSI_bom.dw
- frame_DIN.dw
- frame_DIN_bom.dw
Elemente
Um eigene 2D-Ableitungsansichten zu erstellen, stehen folgende Elemente zur Verfügung:
- Grundsätzliche Elemente:
  - Template: Definition eines eindeutigen Bezeichners
  - Description: Definition des Anzeigenamens
- Spezielle Elemente:
  - Grid: Eine Gitterstruktur zur Platzierung mehrerer Elemente.
  - Box: Ein Platzhalterelement zur Bestimmung von Position und Ausmaß
  - Derivation: Eine einzelne 2D-Ableitungsansicht
  - Text: Positionierbarer und bemaßbarer Text mit hinterlegten Übersetzungen
  - Table: Positionierbare und bemaßbare Stücklistentabelle
- Rahmen:
  Sollen mehrere Einzelelemente kombiniert werden, wird das Element Frame benützt. Dieses ist dann das Eltern-Element (Parent) für alle auf ihm platzierten Elemente.
- Papierformate:
  Das Element Formats gibt an, ob und welche Papierformate [Paper formats] für eine bestimmte Ansicht zur Verfügung stehen.

Kleines Beispiel:

Legen Sie unter $CADENAS_SETUP/layouts/2dderivation per Kopie eine eigene dw-Datei an und modifizieren Sie diese.

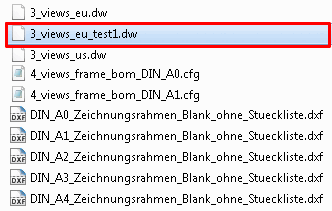

Beispielhafter Auszug mit dw-, cfg- und dxf-Dateien

Vergeben Sie unter "name" einen eindeutigen Namen.

[Template]
name=drawing_3_views_eu_test1
unitbase=mm
translation=dwtext.def

[Description]
default=Test 1
german=Test 1

[ELEMENT_grid1]
type=grid
padding_x=10
padding_y=10
padding_unit=percent
columns=2
rows=2
order=none,top,front,left

Legen Sie unter "Description" den Anzeigenamen fest.
Modifizieren Sie z.B. die Ordnungsstruktur unter "order".
Starten Sie PARTdataManager neu.
Wählen Sie ein Teil aus und klicken Sie in der Symbolleiste auf die Schaltfläche 2D-Ableitung [2D derivation].

-> Die eigene Ansicht ist nun in der Auflistung zugefügt.

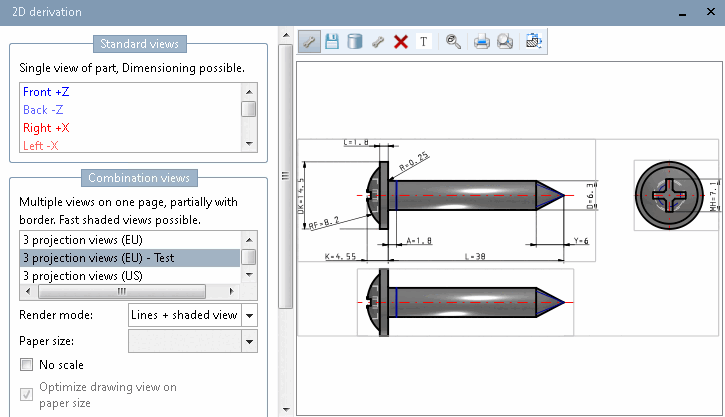

Eigene Ansicht "Test 1"

	Hinweis
Konzept bei Verwendung von Rahmen und verschiedenen Papierformaten: Über [ELEMENT_frame] in der Template-Datei .dw kann* ein Default-Frame definiert werden. Wenn Ansichten für verschiedene Papierformate erstellt werden sollen, dann wird mittels [Formats] für jedes Format eine eigene Konfigurationsdatei definiert. Die Konfigurationsdatei wiederum verweist unter [ELEMENT_frame] auf jeweils eine spezifische dxf-Datei (Papierformat).

Hinweis

Konzept bei Verwendung von Rahmen und verschiedenen Papierformaten:

Über [ELEMENT_frame] in der Template-Datei *.dw kann ein Default-Frame definiert werden.

Wenn Ansichten für verschiedene Papierformate erstellt werden sollen, dann wird mittels [Formats] für jedes Format eine eigene Konfigurationsdatei definiert.

Die Konfigurationsdatei wiederum verweist unter [ELEMENT_frame] auf jeweils eine spezifische dxf-Datei (Papierformat).

	Hinweis

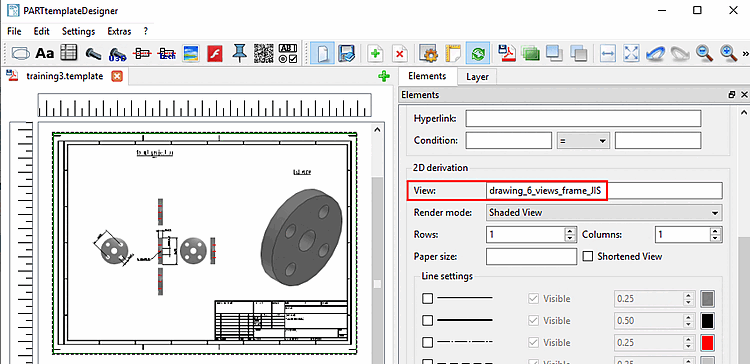

2D-Ableitungen (dw-Dateien) können im PARTtemplateDesigner direkt für die 3D-PDF-Datenblatt-Funktion, welche auf den Plattformen 3Dfindit, PARTcommunity und PARTserver zur Verfügung steht, verwendet werden. Siehe Kapitel 8, PARTtemplateDesigner - Datenblätter erstellen . Beispiel Datenblatt Export PDF Datasheet im PARTdataManager Export PDF Datasheet in PARTcommunity

Hinweis

2D-Ableitungen (dw-Dateien) können im PARTtemplateDesigner direkt für die 3D-PDF-Datenblatt-Funktion, welche auf den Plattformen 3Dfindit, PARTcommunity und PARTserver zur Verfügung steht, verwendet werden. Siehe Kapitel 8, PARTtemplateDesigner - Datenblätter erstellen .

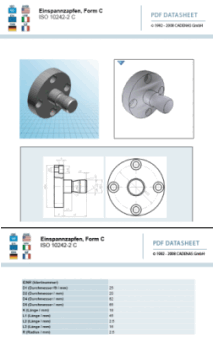

Beispiel Datenblatt

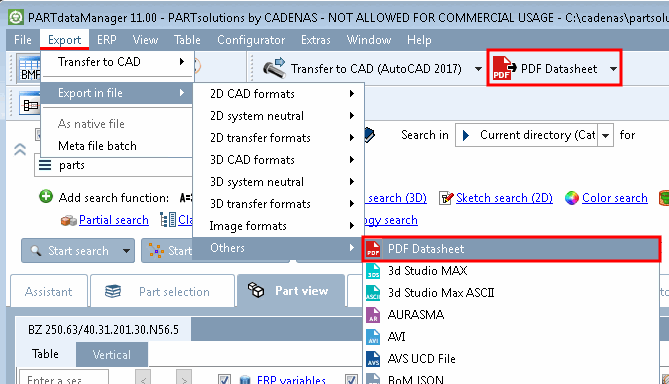

Export PDF Datasheet im PARTdataManager

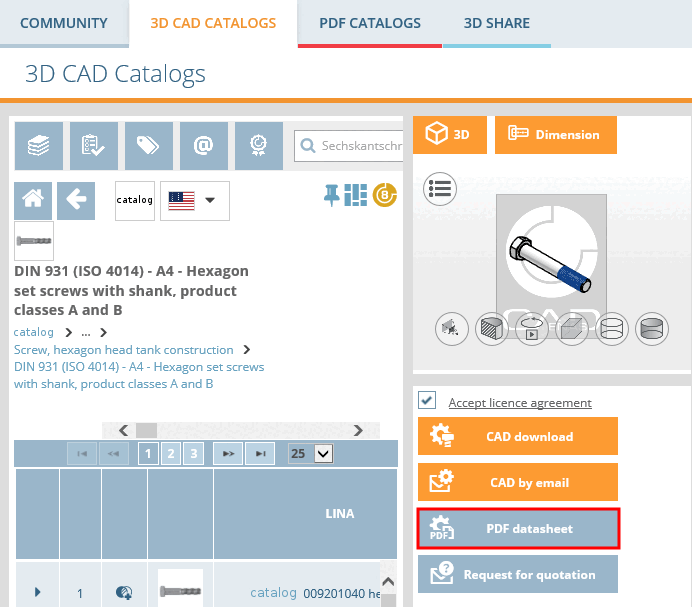

Export PDF Datasheet in PARTcommunity
