Sie können die bereits in der Standard-Installation vorhandenen 2D-Ableitungsansichten mit eigenen Ansichten (optional mit verschiedenen Papierformaten) erweitern. Im Bearbeitungsmodus [Edit mode] können Sie einfach Anpassungen vornehmen.

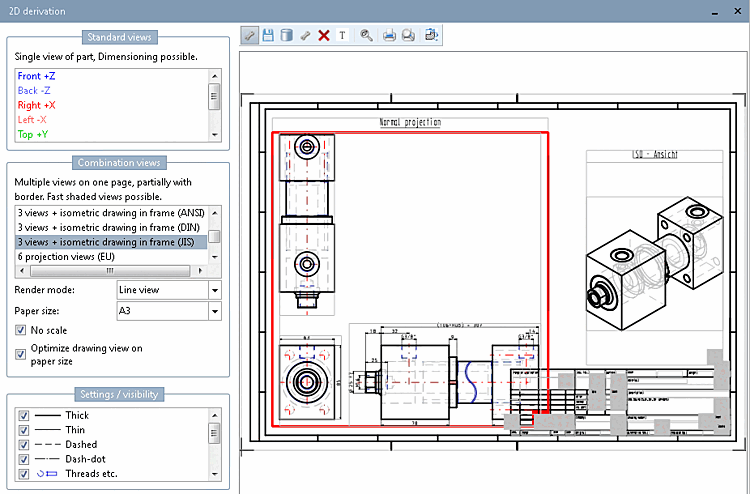

Beispiel: 3 Ansichten + Isometrie im Rahmen (JIS) [3 views + isometric drawing in frame (JIS)]

Im Dialogfenster 2D-Ableitung [2D derivation] können Sie folgende Ansichten auswählen:

Im Folgenden finden Sie eine Beschreibung, wie Sie eigene 2D-Ableitungs-Vorlagen (Ansichten) erstellen.

Wenn Sie ganz neu eine eigene Vorlage für eine Kombinationsansicht erstellen möchten, dann muss die Anlage auf Dateiebene erfolgen (im Bearbeitungsmodus [Edit mode] stehen nicht alle Möglichkeiten zur Verfügung).

Am effektivsten ist es hierbei, eine ähnliche Vorlage (.dw-Datei) als Basis zu verwenden und diese zu kopieren. Danach können Sie entweder auf Dateiebene die gewünschten Anpassungen vornehmen oder direkt im Dockingfenster 2D-Ableitung [2D derivation] im Bearbeitungsmodus [Edit mode].

Der Aufbau der Hilfe unterstützt beide Vorgehensweisen.

Beispiel:

translateable (Übersetzbar [Translatable])

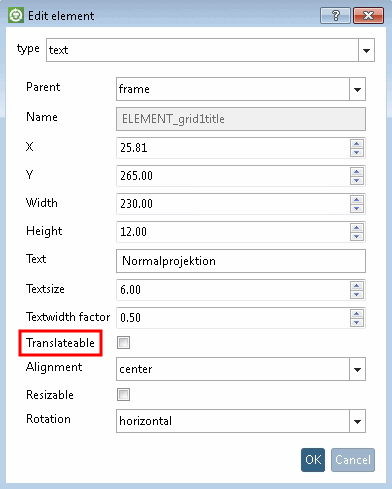

Wenn Sie beispielsweise im Bearbeitungsmodus [Edit mode] sind und das Dialogfenster Element editieren [Edit element] geöffnet haben, können Sie in der Hilfe nach den Begriffen der einzelnen Eingabefelder suchen. Also z.B. nach Übersetzbar [Translatable].

Wenn Sie beispielsweise in der dw-Datei editieren, können Sie nach den einzelnen Schlüsselnamen suchen.

[ELEMENT_isotitle]
type=text
parent=frame
text=ISO - Ansicht
position_x=287.71
position_y=240.00
position_w=113.83
position_h=10.00
text_size=6
width_factor=0.5
sizeable=false
translateable=true
rotation=horizontal
text_align=center

Die beiden folgenden Abschnitte "Grundsätzliches" und "Kombinationsansichten im Bearbeitungsmodus bearbeiten" geben Ihnen einen Überblick. In den dann folgenden Abschnitten finden Sie die Details zu den einzelnen Elementen.
