7.11.9. [ELEMENT_table] Tabelle

Platziert ein Tabellen-Element in der Zeichnungsansicht.

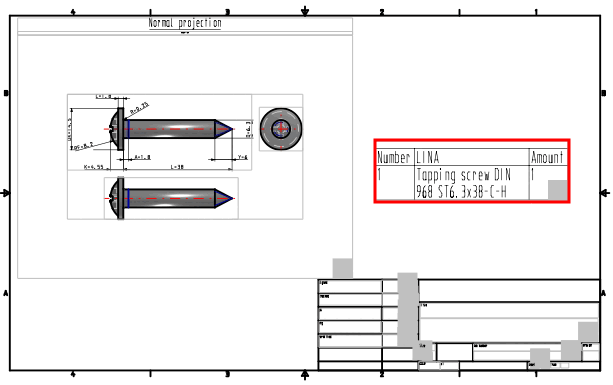

Beispiel: 4 Ansichten, Rahmen, Text, Tabelle

Das Element "Table" wird in der dw-Datei deklariert mit "ELEMENT_" gefolgt von einer eindeutigen Bezeichnung für das Element.

Beispiel:

[ELEMENT_table1]

Die Anzeige im Dialogfenster Element editieren [Edit element] erfolgt ausgegraut unter Name.

Folgende Attribute stehen zur Verfügung:

(Schlüsselname in dw-Datei in Fettschrift, Anzeigename im Dialogfenster Element editieren [Edit element] in Klammer)

type=table (type)
Deklariert den Element-Typ und ist zwingend erforderlich.
parent (obligatorisch) (Parent)
position_x (X)
Gibt die x-Koordinate an.
position_y (Y)
Gibt die y-Koordinate an.
position_w (Breite [Width])
Gibt die Breite der Box an.
position_h (Höhe [Height])
Gibt die Höhe der Box an.
tablename (Tabellenart [Table type])
- BOM: Default
- SCRIPT: nur CADENAS interne Verwendung
text_size (Textgröße [Text size])
Bezieht sich auf die Texte in den Tabellenzellen. Vergleiche Abschnitt 7.11.8, „[ELEMENT_text] Text “.
width_factor (Textbreite Faktor [Text width factor])
Bezieht sich auf die Texte in den Tabellenzellen. Vergleiche Abschnitt 7.11.8, „[ELEMENT_text] Text “.
sizeable (Veränderbare Größe [Resizable])
Gibt an, ob Größe und Position der Tabelle im Bearbeitungsmodus [Edit mode] veränderbar sind.
Bei Aktivierung bekommt der rote Rahmen einen quadratischen Anfasser.
Deklaration der Spalten
- columns (Spalten [Columns])
  Der Wert des Schlüssels "column" ist folgendermaßen anzugeben:
```
$VAR1.=Spaltenbreite , $VAR2.=Spaltenbreite , $VAR3.=Spaltenbreite
```
  Die Angabe der Spaltenbreite erfolgt in Verhältniszahlen. Ein Prozentzeichen wird nicht angegeben.
  Verwendbare Variablen sind alle Tabellenvariablen und Standardvariablen wie z.B. $LINA..
  - $STKPOS. - Positionsnummer
    Detaillierte Erläuterungen zum Anlegen der Positionsnummern finden Sie unter Abschnitt 7.16.6, „ TEIL-NOTATION “.
  - $STKANZ. - Anzahl
  - $2D_AMOUNT. - Anzahl
  - $LINA. - Stücklistenbezeichung
  - Artikelnummer aus Tabelle (z.B. $TNR.)
  - $2D_NR. - Nummer
- columnames (Spalten Namen [Column names])
  Deklaration der Spaltennamen
  Führen Sie kommasepariert alle Spaltennamen auf.
Beispiel:
```
columns=$STKPOS.=10,$2D_NR.=10,$LINA.=30,$2D_AMOUNT.=10

columnames=Pos,Nummer,LINA,Anzahl
```

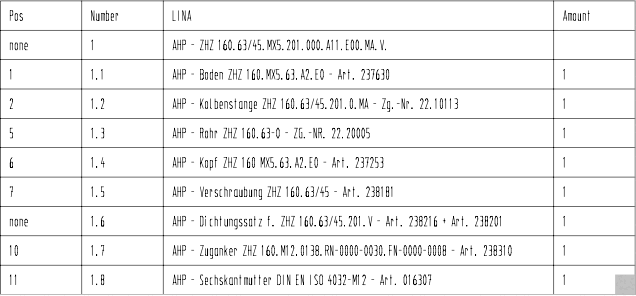

Beispiel: Ausschnitt der Stücklistentabelle aus einer speziell erstellen Kombinationsansicht
align (Tabellenausrichtung [Table orientation])
Wertebereich: top (alternativ keine Angabe) | bottom
Die Angabe kommt zum Tragen, wenn der unter "position_w" und "position_h" deklarierte Platz größer ist als der benötigte.
header_align (Tabellenkopfausrichtung [Table Head Alignment])
Wertebereich: top (alternativ keine Angabe) | bottom
text_padding_x (Textumrandung X [Padding X])
text_padding_y (Textumrandung Y [Padding Y])

Beispiel:

[ELEMENT_table1]
type=table
parent=frame
position_x=55.80
position_y=69.53
position_w=145.92
position_h=104.97
tablename=BOM
text_size=1.00
width_factor=0.50
sizeable=true
align=bottom
header_align=bottom
text_padding_x=2.00
text_padding_y=2.00
columns=$STKPOS.=5,$STKANZ.=5,$LINA.=60,$STKZCHN.=30
columnames=Pos.,Anz.,Bezeichnung,Zeich / Artikel Nr.
