3.4. CAD-spezifische Menübefehle und Informationen

In den folgenden Abschnitten sind alle CAD-Systeme, für die aktuell Schnittstellen zur Verfügung stehen, in alphabetischer Reihenfolge mit ihren Befehlen/Menüpunkten aufgelistet.

Jeder CAD-Abschnitt ist folgendermaßen aufgebaut:

Standardinformationen
Folgen Sie den Links, um die Standardinformationen zu den einzelnen Menüpunkten zu lesen.
Zusatzinformationen
Hier erhalten Sie CAD-spezifische Informationen. Z.B. zu Platzierungsdialogen oder der Schnittstellenaktivierung.

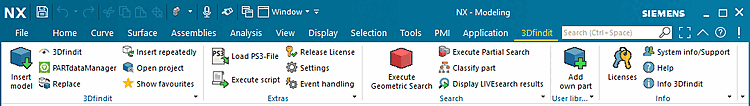

Vorangestellt finden Sie eine Matrix, die die jeweils verfügbaren Funktionen der einzelnen Schnittstelle zeigt.

Die zugehörige Legende zeigt die nächste Tabelle.

ENTERPRISE 3Dfindit

	Kurzhinweis	Beschreibung [Description]
	Einfügen Modell [Insert model] (3D)	Wenn noch keine Anwendung gestartet wurde, startet der 3Dfindit Client, wenn das nicht geht, startet PARTdataManager, wenn bereits eine Anwendung läuft, wird gefragt, ob der Anwender 3Dfindit oder PARTdataManager starten will.
	Einfügen Modell [Insert model] (2D)	Start von PARTdataManager und Übernahme von 2D-Bauteilen aus PARTsolutions ins CAD
	3Dfindit	3Dfindit: Visuelle Suchmaschine für 3D Herstellerkomponenten Wenn 3Dfindit nicht läuft, wird es gestartet und wenn es schon läuft, wird genau diese Anwendung verwendet.
	PARTdataManager	PARTdataManager: Übernahme von 3D-Bauteilen aus PARTsolutions ins CAD Wenn PARTdataManager nicht läuft, wird er gestartet und wenn er schon läuft, wird genau diese Anwendung verwendet.
	Ersetzen [Replace]	Ersetzen eines PARTsolutions-Bauteils gegen ein anderes
	Wiederholt einfügen [Insert repeatedly]	Das zuletzt eingefügte Bauteil ein weiteres Mal einfügen
	Projekt öffnen [Open project]	Es wird geprüft, ob das selektierte Baugruppenelement aus PARTsolutions stammt.

Extras

	Kurzhinweis	Beschreibung [Description]
	PS2/3-Datei laden	PS2/3-Datei laden
	Skript ausführen [Run script]	Skript ausführen
	Lizenz freigeben [Release License]	Explizites Freigeben der PARTsolutions-Export-Lizenz (nur relevant bei Floating-Lizensierung).
	Einstellungen [Settings]	Aufruf von PARTadmin um Änderungen an der Schnittstellen- Konfigurations-Datei vorzunehmen
	Ereignisbehandlung [Event handling]	Spezielle Einstellungen zur LIVEsearch. Siehe ??? -> "Automatischer Aufruf der LIVEsearch"

Suche

	Kurzhinweis	Beschreibung [Description]
	Geometrische Suche durchführen [Execute Geometric Search]	Seamless wird gestartet und eine geometrische Suche wird ausgeführt
	Partielle Suche durchführen [Execute Partial Search]	Seamless wird gestartet und eine Partielle Suche wird ausgeführt
	Ergebnisse der LIVEsearch anzeigen [Display LIVEsearch results]	Die Ergebnisse der LIVEsearch werden kurz eingeblendet.

Eigene Bibliothek

	Kurzhinweis	Beschreibung [Description]
	Aufnehmen in Eigene Teile Bibliothek	Aufnehmen in Eigene Teile Bibliothek

Info

	Kurzhinweis	Beschreibung [Description]
	Lizenzen	Anzeigen der PARTsolutions Lizenzinformationen [PARTsolutions license information]
	Systeminfo/Support [System info/Support]	Öffnen des Dialogfensters PARTsolutions Systeminfo [PARTsolutions system information]
	Hilfe [Help]	Öffnen der PARTsolutions Programmhilfe
	Über CADENAS PARTsolutions [About CADENAS PARTsolutions]	Anzeigen von Versions-Informationen zur Schnittstelle und der CADENAS-Webadressen.

	Hinweis
	Welche Funktionen in Menü und Toolbar angezeigt werden sollen, ist einstellbar. Informationen hierzu finden Sie unter Abschnitt 2.2.2, „Gestaltung von PARTsolutions Schnittstellen-Menü und -Symbolleiste “ in ENTERPRISE 3Dfindit (Professional) - Administration.
