Bei aktivierter LIVEsearch wird im Hintergrund während der Modellierung eines Einzelteils das Modell on the fly gescannt und geometrisch ähnliche Teile aus dem eingestellten Suchbereich gefiltert und im Popup-Fenster LIVEsearch eingeblendet^[19]

Die Suchergebnisse liefern dem Konstrukteur Informationen zu bereits vorhandenen Teilen für eine mögliche Wiederverwendung oder zu adäquaten Kaufteilen.

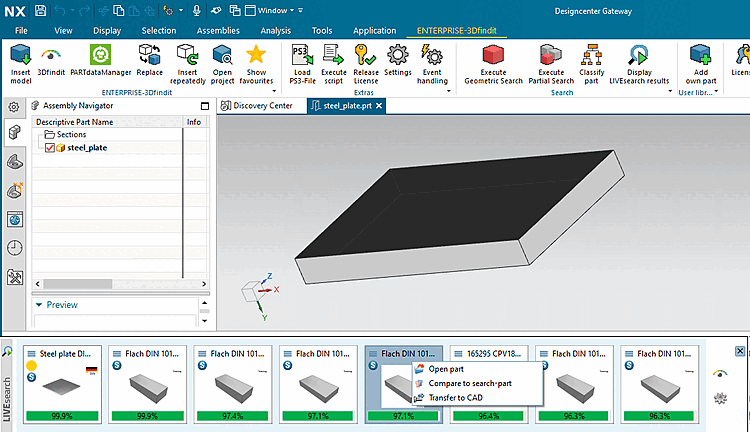

LIVEsearch beispielhaft in NX

Automatischer Aufruf der LIVEsearch
1. Klicken Sie auf den Button Ereignisbehandlung [Event handling].

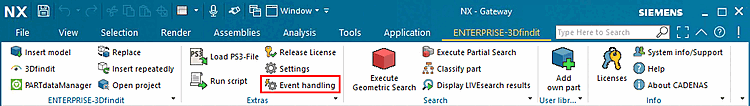

  Button "Ereignisbehandlung [Event handling]" im ENTERPRISE-3Dfindit-Menü

  → Der gleichnamige Dialog öffnet sich.
2. Aktivieren Sie die gewünschten Optionen.

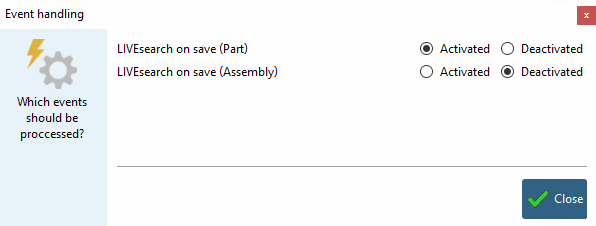

  Ereignisbehandlung [Event handling] Dialog
  - LIVEsearch beim Speichern (Teil) [LIVEsearch on save (Part)]: Neue Suche bei Speichern des Teils
  - LIVEsearch beim Speichern (Baugruppe) [LIVEsearch on save (Assembly)]: Neue Suche bei Speichern der Baugruppe
Manueller Aufruf der LIVEsearch
Unabhängig vom eingestellten Suchmodus können Sie die LIVEsearch jederzeit manuell aufrufen.
Klicken Sie hierzu auf Ergebnisse der LIVEsearch anzeigen [Display LIVEsearch results].

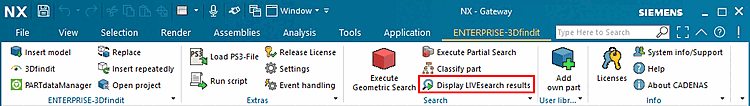

Button "Ergebnisse der LIVEsearch anzeigen [Display LIVEsearch results]" im ENTERPRISE-3Dfindit-Menü
Anzeigeposition LIVEsearch: Die LIVEsearch wird im CAD-System ganz unten angezeigt. Sie können die Leiste aber frei an die Wunschposition bewegen. Mit Doppelklick nimmt die Leiste wieder ihre ursprüngliche Position ein.

^[19]Wie lange das Popup-Fenster sichtbar bleibt, ist einstellbar. Siehe hier.

Suchintervall ist per Konfig-Schlüssel einstellbar. Siehe hier.
