Die Konfiguration
des PARTsolutions Schnittstellen-Menüs und der Schnittstellen-Symbolleiste
erfolgt in der CAD-übergreifenden Konfigurationsdatei ifacecommon.cfg oder der
CAD-spezifischen Konfigurationsdatei jeweils im Block [UI].
Folgende Einträge können zur Konfiguration verwendet werden:

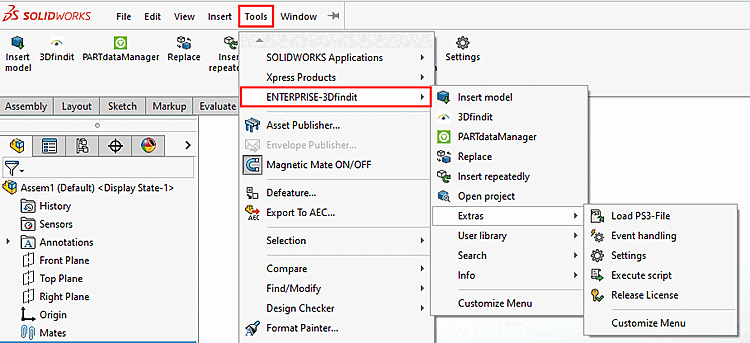

Ausschnitt
anhand von
Einfügen
Modell:
[UI]
MN_insert3d_DisplayText=Einfügen Modell
MN_insert3d_HelpText=Modell aus einer Bibliothek einfügen
MN_insert3d_SmallIcon=:/cadresource/icons/insert_model_3d_CAD_16x16.png
MN_insert3d_LargeIcon=:/cadresource/icons/insert_model_3d_CAD_24x24.png
MN_insert3d_XLargeIcon=:/cadresource/icons/insert_model_3d_CAD_32x32.png
MN_insert3d_Callback=?_CALLBACK_COMMAND("default_insert")
MN_insert3d_Environment=menu,part,app,asm,draw,toolbarDamit ein Menüpunkt im CAD-System im PARTsolutions-Menü erscheint, müssen minimal folgende 3 Einträge vorhanden sein:
Standardmäßig
ist die gesamte Konfiguration in der Konfigurationsdatei ifacecommon.cfg
vorkonfiguriert.
Damit
gegebenenfalls das Menü mehrerer, parallel benutzter CAD-Systeme
verschieden gestaltet werden kann, verwenden Sie exakt dieselben
Schlüssel in den CAD spezifischen Konfigurationsdateien (if<cadname>.cfg).
Einträge dort überschreiben den Schlüssel in der allgemeinen
Konfigurationsdatei (ifacecommon.cfg).
Über den Eintrag "PARENT" wird die Struktur aufgebaut.
MN_execscript_PARENT=Extras
(Möglicherweise sind nicht alle Funktionen in Ihrer Konfiguration verfügbar bzw. benötigt.)
