Wenn auf Seiten von 3Dfindit die physikalischen Eigenschaften in der CNS-Klassifikation gesetzt sind, dann werden diese beim Export ebenfalls an das CAD-System übergeben.

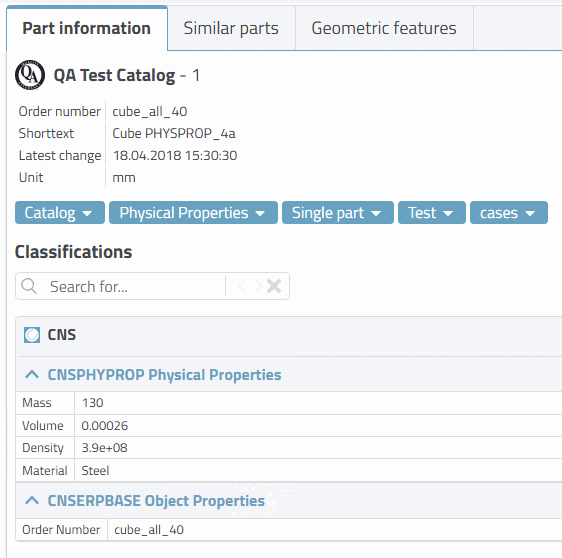

In 3Dfindit werden die Attribute der CNS-Klassifikation im Dockingfenster Teileinformationen [Part information] angezeigt.
Die folgenden Punkte zeigen, wie sich SolidWorks in verschiedenen Szenarien verhält:
Wenn ein Material aus 3Dfindit übergeben wurde (Materialmapping), dann wird dieses immer angelegt und aus diesem ergibt sich die Dichte.
Die über das Material ermittelte Dichte hat eine höhere Priorität als eine explizite Angabe der Dichte als Attribut.
Wenn kein Material aus 3Dfindit übergeben wurde, aber eine exakte Dichte aus 3Dfindit übergeben wurde, dann wird die exakte Dichte gesetzt.
Wenn eine exakte Masse aus 3Dfindit übergeben wurde, dann wird die exakte Masse gesetzt ohne den Rest der physikalischen Eigenschaften.

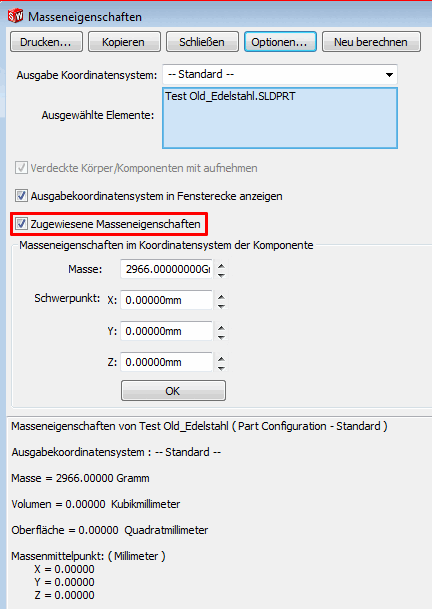

Im Dialogfenster Masseneigenschaften ist dann die Option Zugewiesene Masseneigenschaften aktiviert.
Das Volumen kann nicht aus 3Dfindit übergeben werden, denn es wird über das geometrische Modell berechnet.
