Legen Sie in PARTproject ein neues Projekt an. Ein kleines Beispiel hierzu finden Sie unter Abschnitt 5.5, „Projekt anlegen - Kleines Beispiel von A bis Z “.

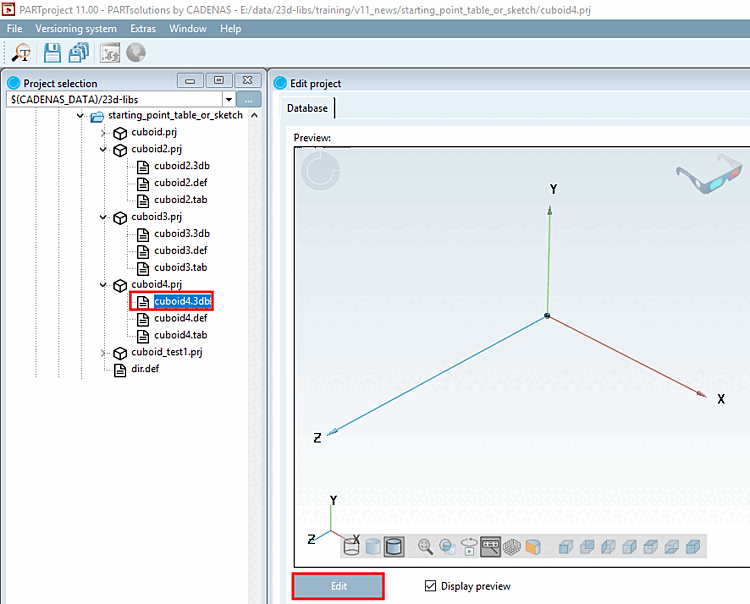

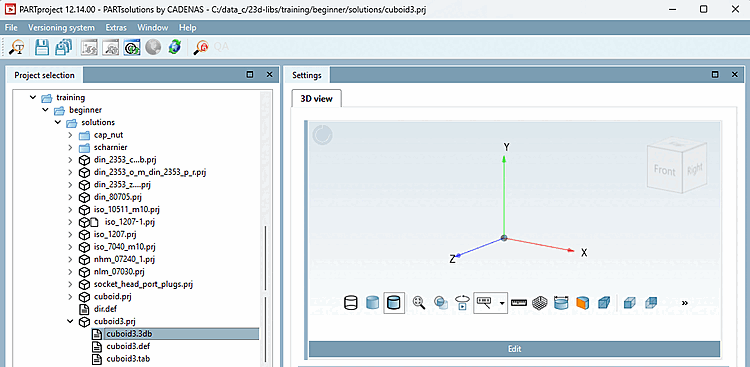

Markieren Sie im zu bearbeitenden Projekt die *.3db-Datei.

Klicken Sie auf Bearbeiten [Edit].

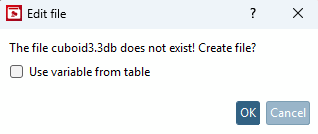

-> Das Dialogfenster Datei editieren [Edit file] wird geöffnet.

Bestätigen Sie mit OK.

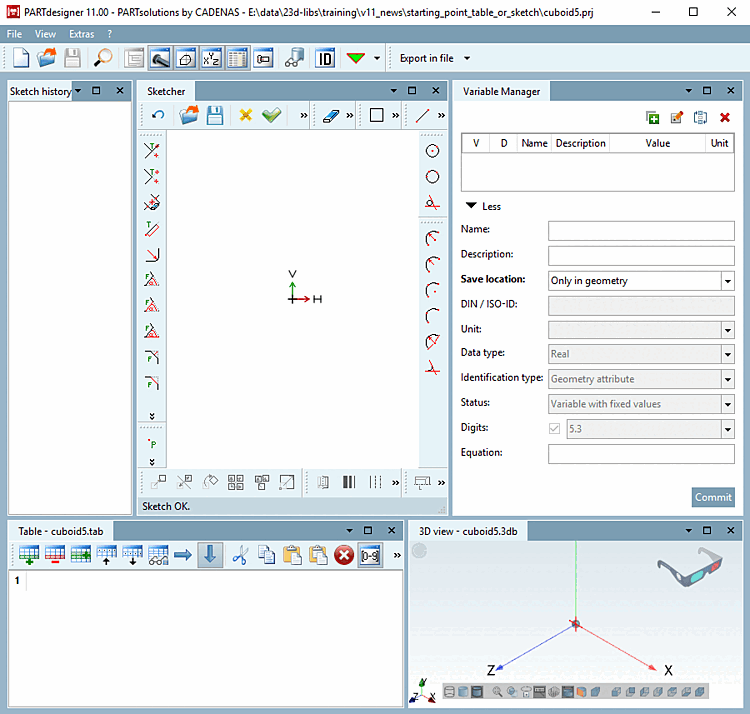

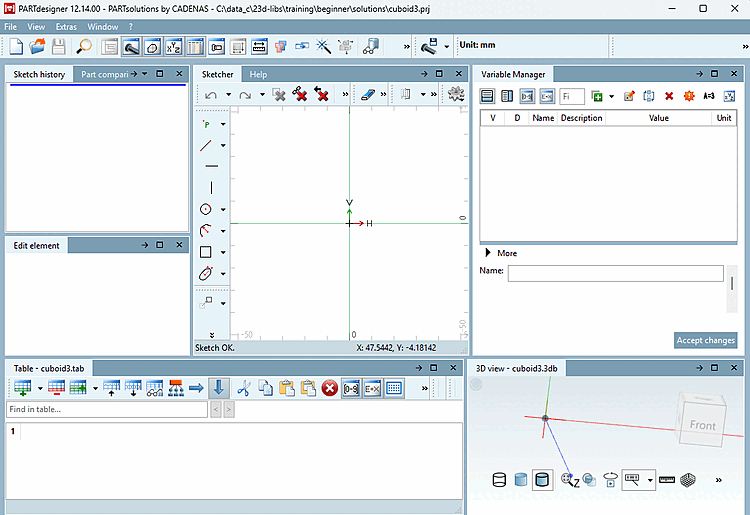

-> Es öffnet sich PARTdesigner mit den Dockingfenstern 3D Historie [3D History], 3D Ansicht [3D view], Variablenmanager [Variable Manager] und Tabelle [Table].

Hinweis Sie können die Dockingfenster beliebig platzieren. Siehe hierzu Abschnitt 2.1.5.4, „Platzierungsmethode für Dockingfenster “ in PARTsolutions - Anwender.

Im Dockingfenster 3D Historie [3D History] befinden sich die drei Basisebenen für die Konstruktionsskizzen.

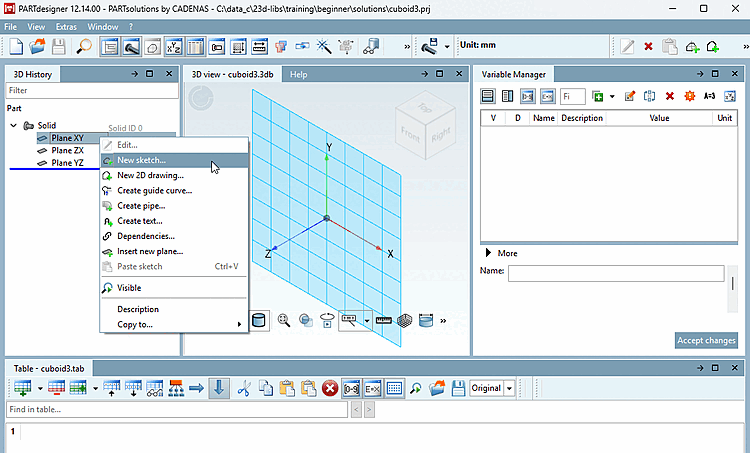

Klicken Sie mit der sekundären Maustaste auf eine dieser Ebenen (hier XY) und wählen Sie im Kontextmenü den Menüpunkt Neuer Sketch... [New sketch...].

Neuer Sketch... [New sketch...]

-> Dieser Befehl ruft den Sketcher auf.

Hinweis Sie haben nun zwei grundsätzliche Möglichkeiten: Sketch mit fixen Werten zeichnen Diese Möglichkeit eignet sich, wenn Sie z.B. für Demozwecke nur "schnell" das 3D-Modell brauchen. Sketch mit Variablen zeichnen Wenn Sie Variablen hinterlegen, haben Sie später die Möglichkeit, diese mit Tabellenwerten zu befüllen.

Hier im Beispiel sollen Variablen verwendet werden.

Legen Sie im Variablenmanager [Variable Manager] für einen Quader die Variablen L (Length), W (Width) und H (Height) an. Details zum Variablenmanager [Variable Manager] finden Sie unter Abschnitt 7.8, „ Dockingfenster "Variablenmanager" “.

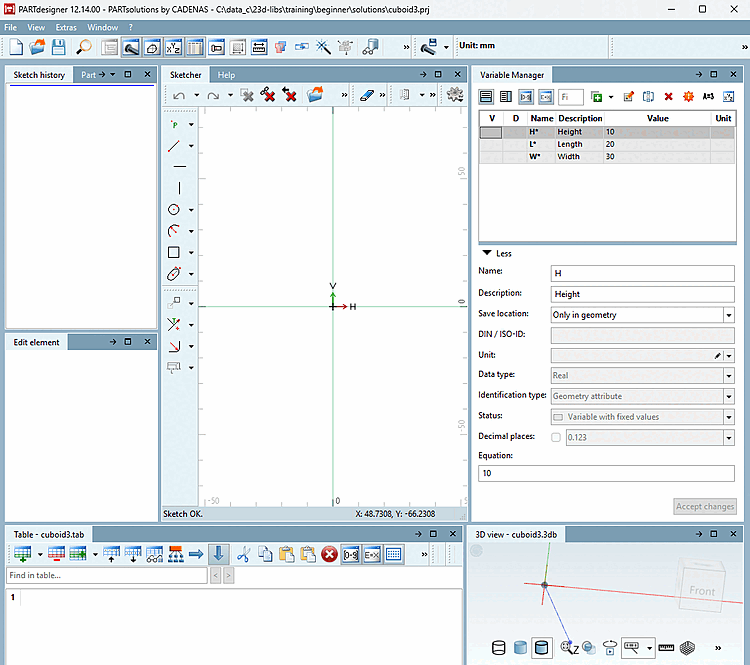

Die Variablen H, L und W wurden angelegt.

-> Jetzt können Sie beim Zeichnen des Quaders auf die Variablen referenzieren.

Zeichnen Sie zunächst ein Rechteck, welches später extrudiert wird. Details zum Sketcher finden Sie unter Abschnitt 7.9, „ Dockingfenster "Sketcher" “.

Klicken Sie auf den Button Rechteck einfügen [Insert rectangle] .

Wenn Sie den Mauspfeil vom Basispunkt wegbewegen, ziehen Sie das Rechteck auf. Fixieren Sie die Größe des Rechtecks ebenfalls durch einfachen Mausklick.

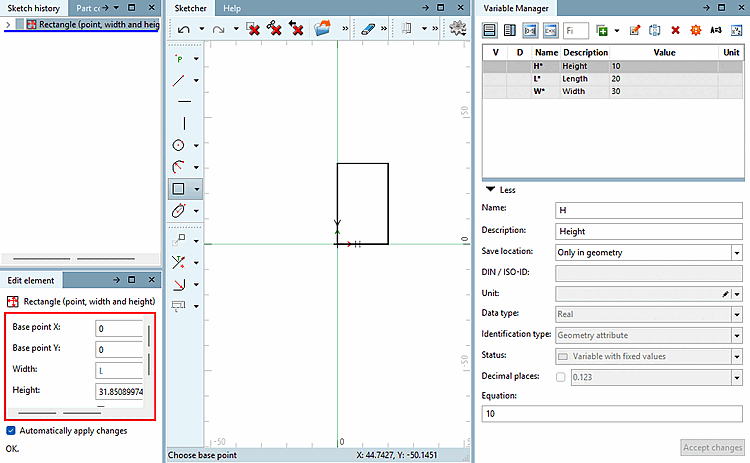

Rechteck zeichnen

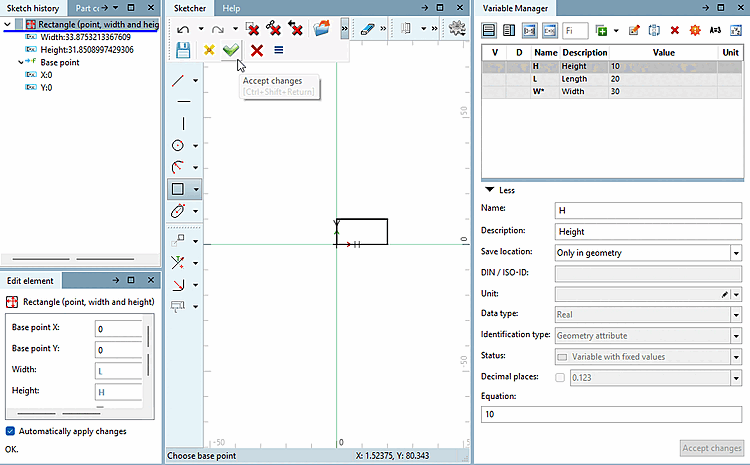

Passen Sie im Dockingfenster Element editieren [Edit element] Basispunkt [Base point] X und Basispunkt [Base point] Y an.

Ersetzen Sie unter Breite [Width] und Höhe [Height] die fixen Werte durch die zuvor bestimmten Variablen.

Klicken Sie im Sketcher auf den Button Änderungen übernehmen [Accept changes] , um Ihre Eintragungen zu bestätigen.

-> Der Sketcher wird geschlossen.

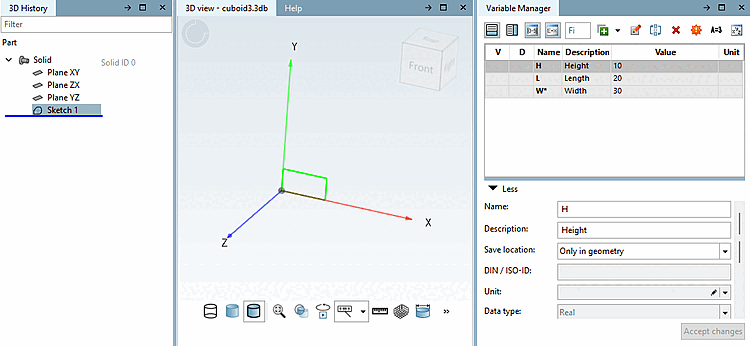

-> Im Dockingfenster 3D Historie [3D History] erscheint der Konstruktionsschritt Sketch 1.

-> Im Dockingfenster 3D Ansicht [3D view] liegt das Rechteck auf der Plane XY.

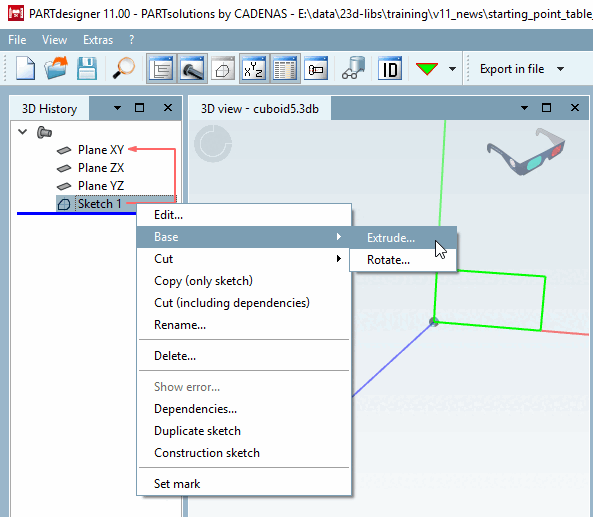

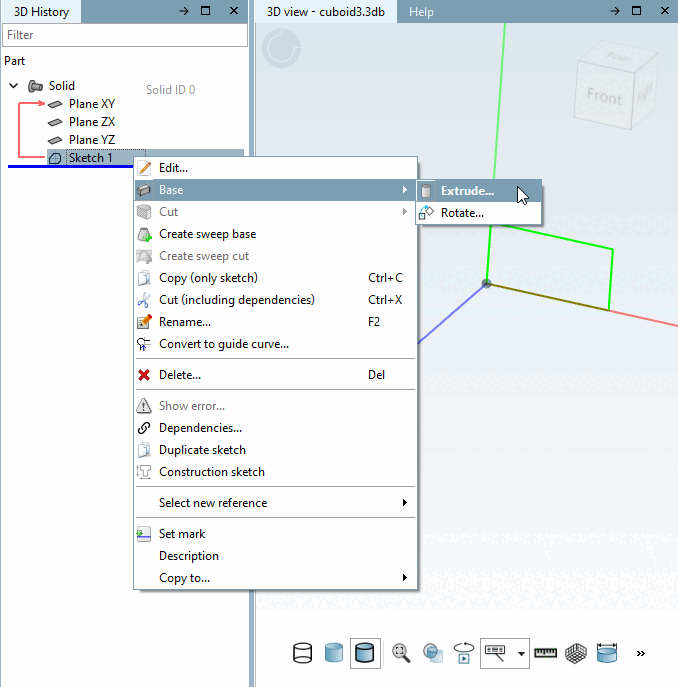

Klicken mit der sekundären Maustaste auf Sketch 1 und wählen Sie den Befehl Festkörper [Base] -> Extrudieren... [Extrude...].

Festkörper [Base] -> Extrudieren... [Extrude...]

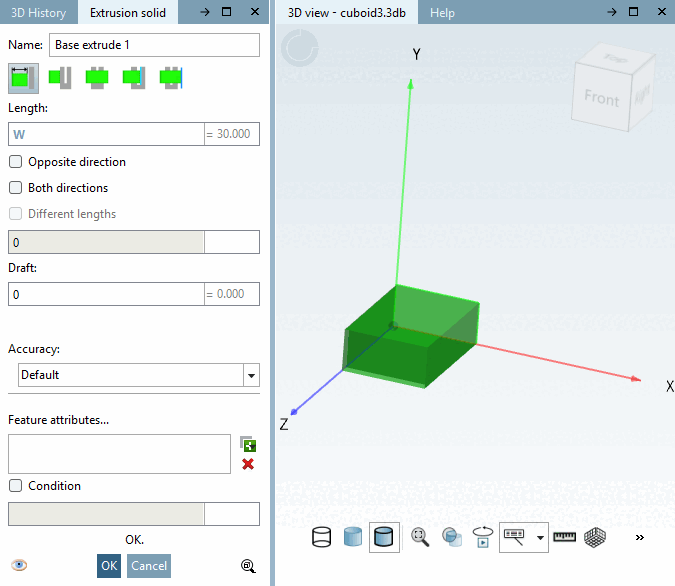

-> Das Fenster Extrusionskörper [Extrusion solid] wird geöffnet.

Bestimmen Sie die Länge [Length], indem Sie die Variable W eintragen und bestätigen Sie mit OK.

-> Im Menübereich 3D Historie [3D History] erscheint nun in Verbindung mit Sketch 1 der Konstruktionsschritt Base extrude 1.

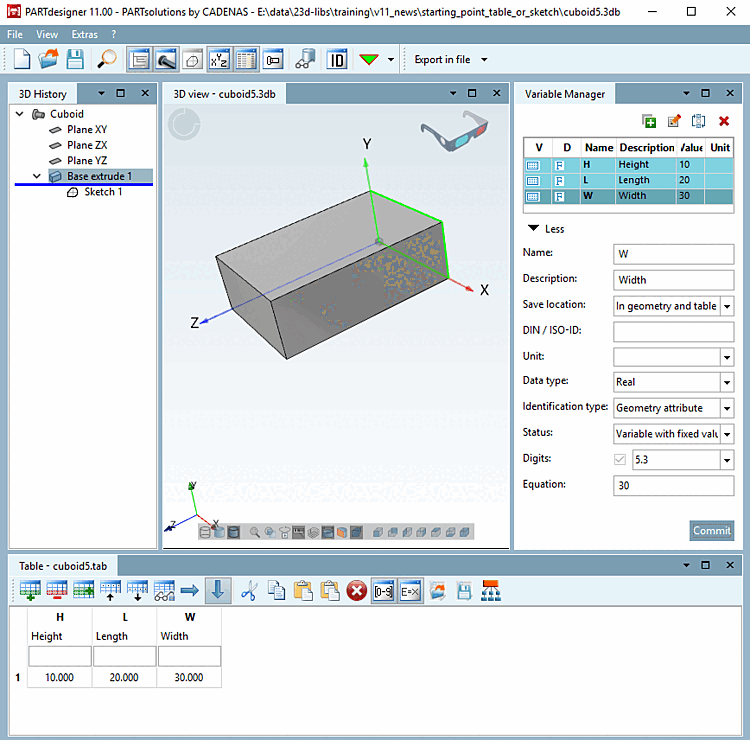

-> In der 3D Ansicht [3D view] ist das Rechteck mit dem Wert W zum Quader extrudiert.

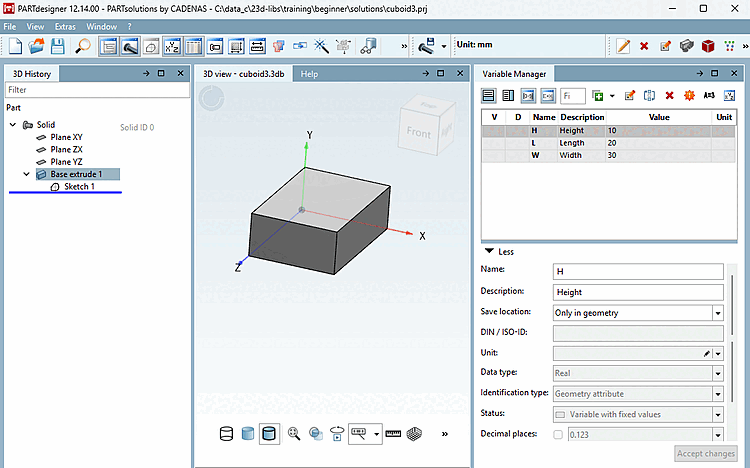

Quader erstellt

Führen Sie die Funktion Teil überprüfen [Test part] aus.

-> Die Integrität des Bauteils wird überprüft. Dies ist von Bedeutung, weil nur dann ein fehlerfreier Export an die verschiedenen CAD-Systeme gewährleistet ist. Für Details siehe Abschnitt 7.24.2, „ Teil überprüfen “.

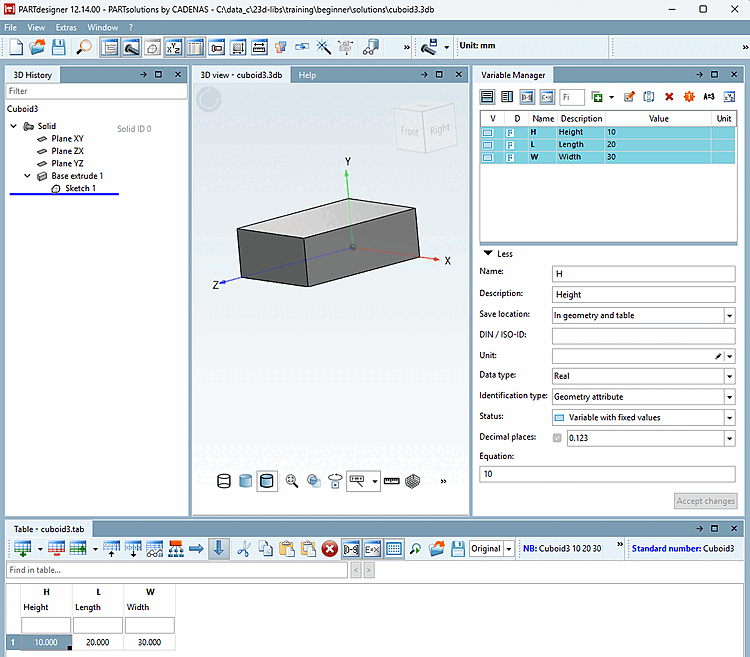

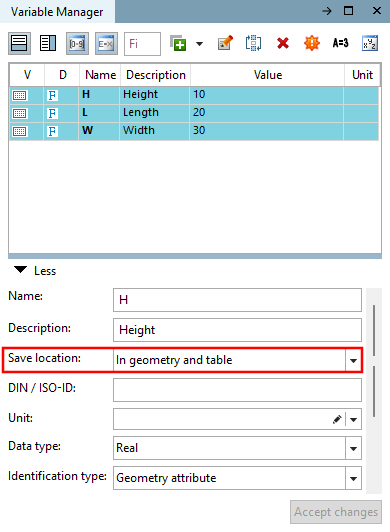

Stellen Sie unter Speicherort [Save location] um auf In Geometrie und Tabelle [In geometry and table].

Hinweis Sofern eine Tabelle aufgebaut werden soll, ist es notwendig, im Variablenmanager [Variable Manager] den Speicherort [Save location] der einzelnen Variablen zu ändern von Nur in Geometrie [Only in geometry] auf In Geometrie und Tabelle [In geometry and table]. Sie erkennen den Speicherort [Save location] an der entsprechenden Farbe. Nur in Tabelle [Only in table] In Geometrie und Tabelle [In geometry and table] Nur in Geometrie [Only in geometry] Details hierzu finden Sie unter Abschnitt 7.8.11, „ Speicherort: Nur in Geometrie | Nur in Tabelle | In Geometrie und Tabelle “. Selektieren Sie einfach die gewünschte Variable, ändern Sie die Auswahl im Listenfeld und bestätigen Sie mit Übernehmen [Commit].

Klicken Sie abschließend auf den Button Speichern [Save] .

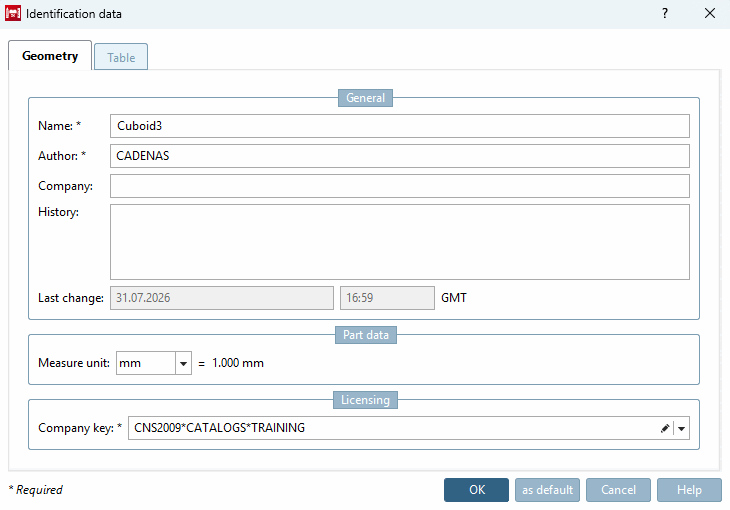

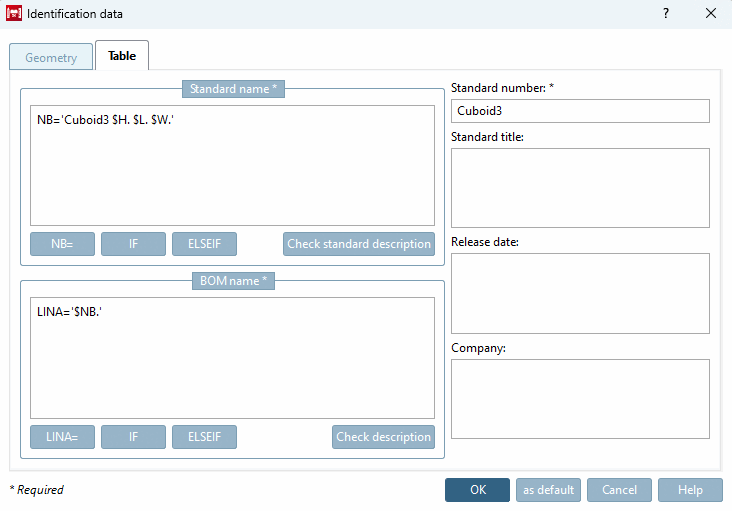

-> Das Fenster Identifikationsangaben [Identification data] wird mit Registerseite Geometrie [Geometry] geöffnet.

Bestätigen Sie mit OK.
