3.1.9.5. Export im Übergabeformat
3.1.9.5.2.
2D Übergabeformate
|  |
| Zurück | Weiter |
Folgende 2D Übergabeformate [2D transfer formats] stehen zur Verfügung:

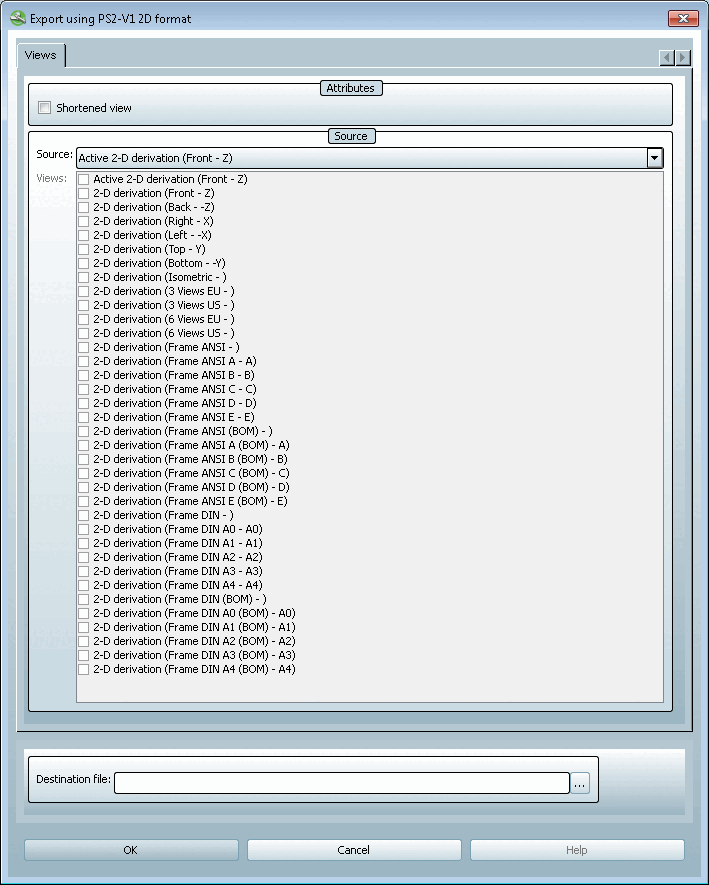

Nach Klick auf das gewünschte Format öffnet sich das Dialogfenster Export im PS2-V1/2 2D-Format.
Folgende Optionen stehen zur Verfügung:
Registerseite Ansichten [Views]
Verkürzte Ansicht [Shortened view]: Wenn Sie die verkürzte Ansicht exportieren möchten, aktivieren Sie das Auswahlkästchen.
Nähere Informationen finden Sie unter Abschnitt 3.1.10.1.4, „ Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren “.
Quelle [Source]: Im Listenfeld stehen 2 Optionen zur Auswahl:
Ausgewählte Ansichten [Selected views]:
Aktivieren Sie bei den gewünschten Ansichten das Auswahlkästchen.
Detaillierte Informationen zu den einzelnen Ansichten [Views] finden Sie unter Abschnitt 3.1.10.1, „Dialogfenster "2D-Ansicht" “.
Der Auswahlbereich ist nur aktiv, wenn unter Quelle [Source] die Option Ausgewählte Ansichten [Selected views] selektiert wurde.
Wählen Sie mittels Durchsuchen die Zieldatei [Destination file], unter der Sie das Bauteil / die Baugruppe abspeichern wollen.
Siehe Abschnitt 3.1.9.2.2, „Registerseite "Filter" - Einheitenumrechnung “.
