Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] ist ein spezielles Feature für Kataloge mit Teilen, die in der 2D-Ableitung aufgrund ihrer Proportionen schlecht aussehen könnten.

Das passiert z.B. bei sehr langen Zylindern. Die 2D-Ableitung [2D derivation] würde dann mehr nach einer Linie als nach einem Zylinder aussehen.

Sofern das Bauteil eine zusätzliche verkürzte Ansicht besitzt, kann der Benutzer per Auswahlkästchen Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] im 2D-Ansicht [2D view]-Dialog zwischen Standard-Darstellung und verkürzter Darstellung wählen. Ansonsten ist das Auswahlkästchen inaktiv.

	Hinweis
	Die Attribute bleiben unverändert.

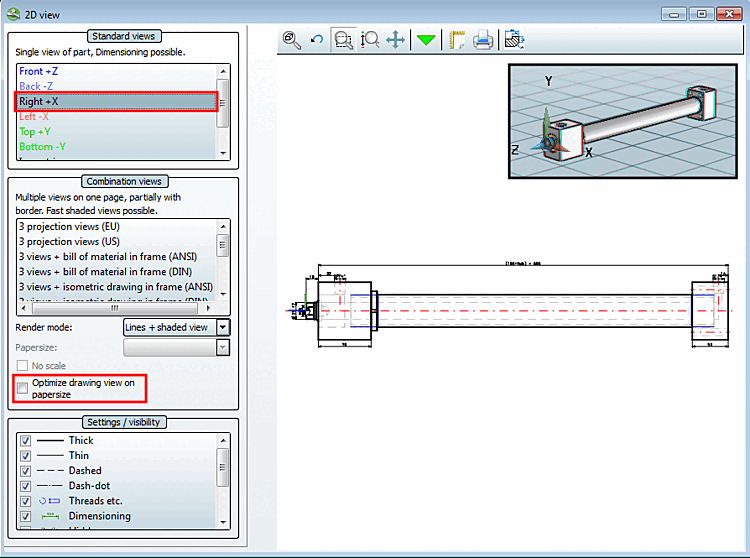

"Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" nicht aktiviert

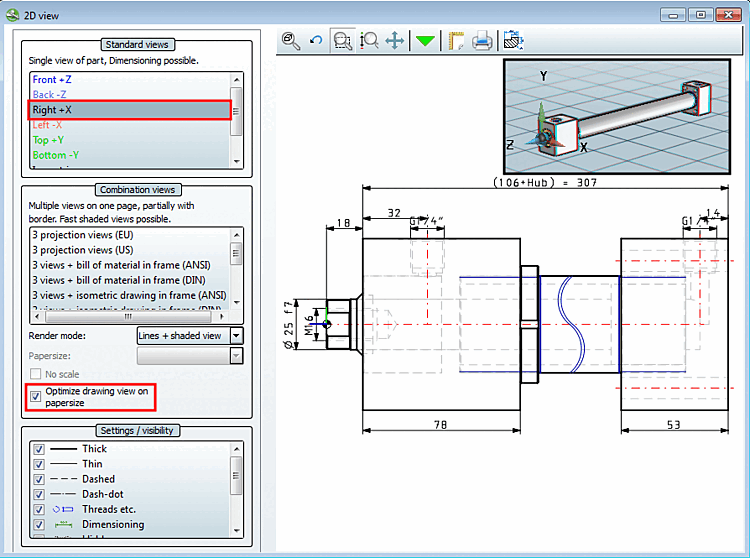

"Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" aktiviert
