Einzelteile auflisten [Show parts] :

Der Modus "Suchen nach Einzelteilen" eignet sich insbesondere für die Geometrische Suche (3D) [Geometric search (3D)], die Skizzensuche (2D) [Sketch search (2D)] und die Topologiesuche [Topology search].

Wichtig ist dieser Modus auch für die Suche in Eigenteilkatalogen, da oft heterogene Teile mit ganz unterschiedlichem Aussehen in einem Klassifikationsprojekt zusammengefasst sind.

Bei Volltextsuche [Full-text search] ist diese Option z.B.dann sinnvoll, wenn spezifische Tabellenvariablen verwendet werden oder die Suche mit einer Variablensuche [Variables search] kombiniert ist und somit die Suche spezifische Ausprägungen liefert.

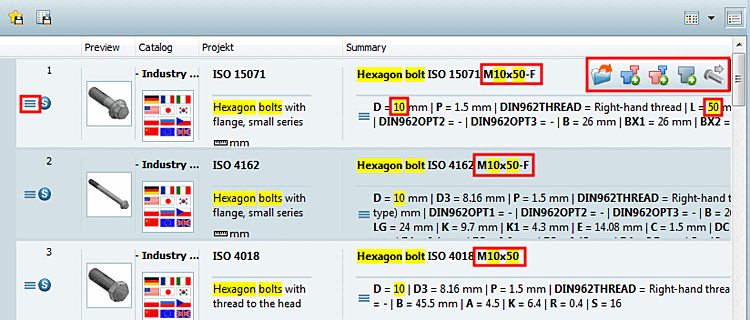

Beispiel 1: Volltextsuche [Full-text search] mit Begriff plus Variablenwerte

Sechskantschraube D=10 L=50

oder

Sechskantschraube 10 50

Detaillierte Informationen zur Syntax, bzw. den vielfältigen Eingabeoptionen finden Sie unter Abschnitt 3.1.6.4.3, „ Volltextsuche “.

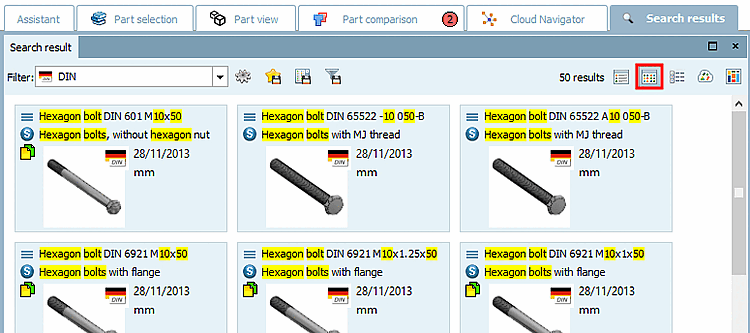

Beispiel 2: Volltextsuche [Full-text search] kombiniert mit Variablensuche [Variables search]

Hinweis Bei großen Tabellen ist diese Option für eine Volltextsuche ohne Parameterspezifizierung nicht sinnvoll, da viele Treffer innerhalb derselben Teilefamilie angezeigt werden und Sie leicht den Überblick verlieren.

Teilefamilien und Einzelteile auflisten [Show parts and part families] : Ergebnis im Modus Symbole [Symbols]

Wählen Sie diesen Modus, wenn Sie im ersten Schritt keine speziellen Ausprägungen finden möchten, sondern im Überblick geeignete Teilefamilien sehen möchten.

Die gefundenen Teile werden mit Vorschaubild und Bezeichnung angezeigt.

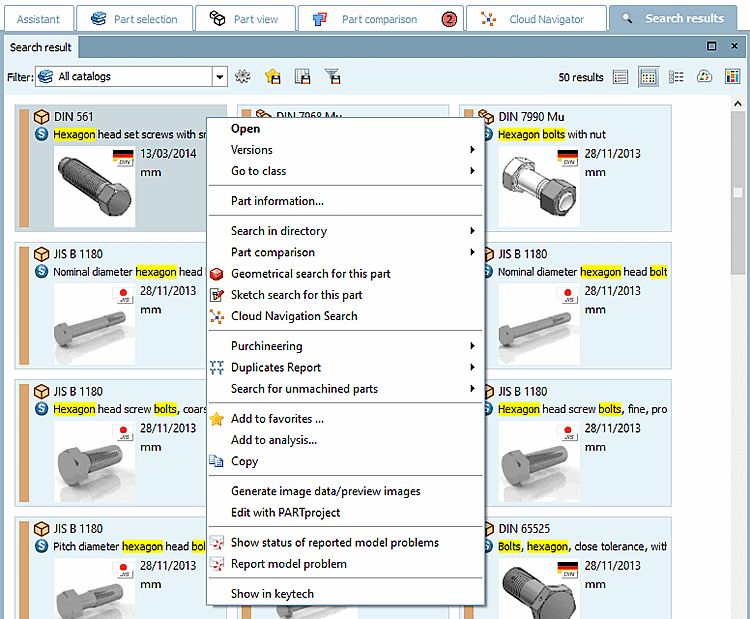

Suchergebnisse im Modus "Symbole [Symbols]"

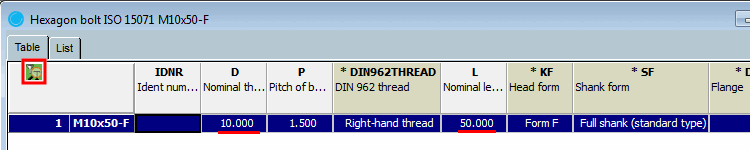

Die Auswahl einer konkreten Ausprägung erfolgt dann entweder in der Teileansicht [Part view] oder im Bauteilvergleich [Part comparison].

Teilefamilien und Einzelteile auflisten [Show parts and part families] : Ergebnis im Modus Details

In diesem Modus haben Sie sowohl Zugriff auf die Teilefamilien, als auch auf die Ausprägungen innerhalb dieser. Die Ergebnisliste wird zunächst komprimiert nur mit Teilefamilien dargestellt. Wenn Sie aber bei einem Ergebnisteil auf den -Button klicken, werden unterhalb alle gefundenen konkreten Ausprägungen angezeigt. Diese sind mit dem entsprechenden Symbol gekennzeichnet.

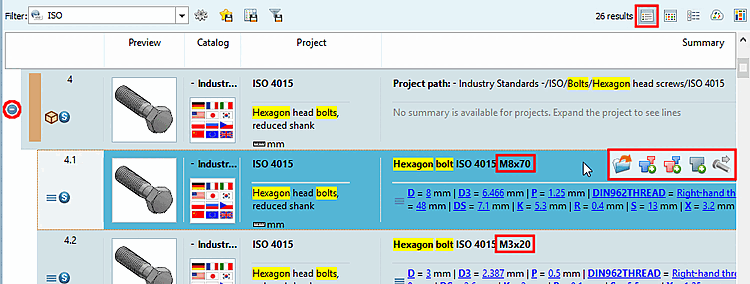

Unterhalb der Teilefamilie werden die Ausprägungen angezeigt.

Um welche Ausprägung es sich handelt, erkennen Sie in der Spalte Zusammenfassung [Summary]. Die einzelnen Parameter des Suchbegriffs sind in der Ergebnisliste gelb markiert.

Wenn Sie die Maus über eine Zeile bewegen, werden entsprechende Schaltflächen eingeblendet, über die Sie die Teileansicht [Part view] oder den Bauteilvergleich [Part comparison] erreichen oder das betreffende Bauteil direkt ins CAD-System exportieren können.

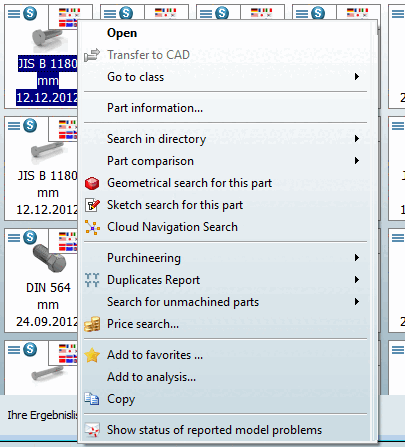

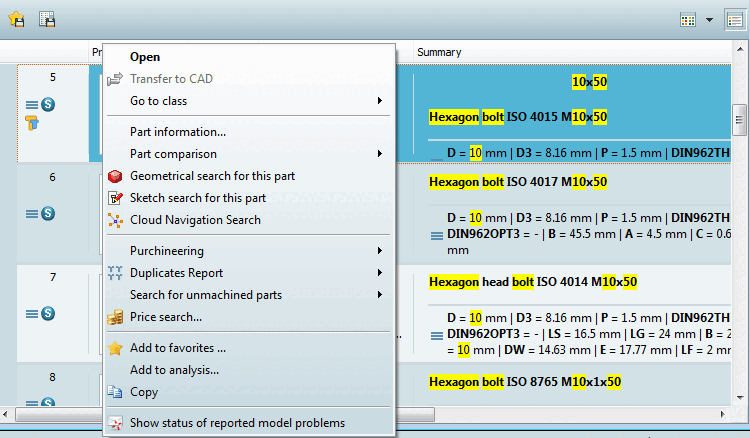

In jeder Zeile stehen auch eine Vielzahl von Kontextmenübefehlen zur Verfügung. Vergleiche Abb. oben.^[38]
