3.1.9.3.1. BMP GIF JPEG PNG TIFF

Sie können das in der Teileansicht dargestellte Bauteil in mehreren Bildformaten exportieren.

Der Export-Dialog ist für die Formate BMP, GIF, JPEG, PNG und TIFF annähernd identisch, die Unterschiede sind kenntlich gemacht.

BMP: Registerseite "Attribute [Attributes]"
GIF: Registerseite "Attribute [Attributes]"
JPEG: Registerseite "Attribute [Attributes]"
PNG: Registerseite "Attribute [Attributes]"
TIFF: Registerseite "Attribute [Attributes]", Registerseite "Tiff Optionen [Tiff options]"

Registerseite Attribute [Attributes]

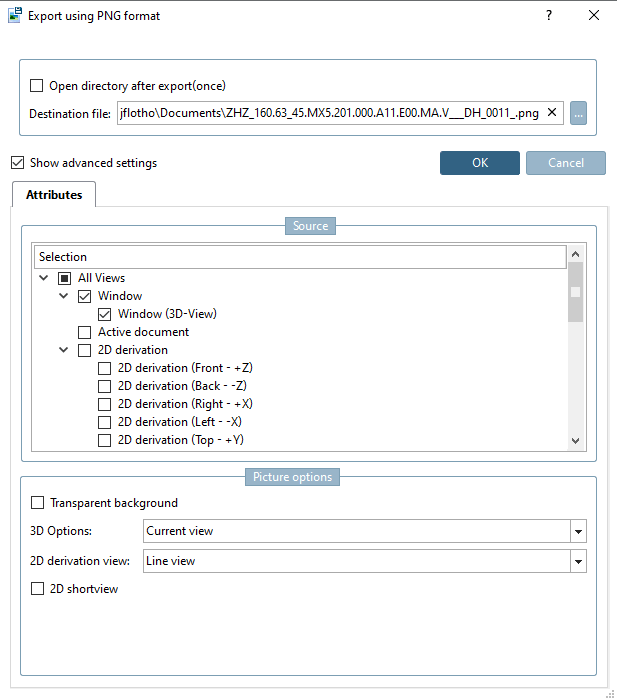

Registerseite "Attribute [Attributes]" (Beispielhaft PNG-Format)

Auswahl [Selection]:
Sie können alle aufgeführten Ansichten exportieren oder nur die speziell aktivierten. Wählen Sie einen Modus:
- Alle Ansichten [All Views]
  - Fenster
    Fenster (3D-View) [Window (3D-View)]
    Fenster (Technische Angaben (2D))
  - Aktives Dokument [Active document]
  - 2D-Ableitung (...)
    Verschiedene 2D-Ableitungen wie z.B. "3 Ansichten + Isometrie im Rahmen (DIN)" oder "Rechts"
  - Technische Ansicht [Technical view]
    Verschiedene Technische Ansichten wie z.B. Seitenansicht oder Draufsicht
Größe [Size]:
- Bildgröße [Picture size]
  Für die Angabe der Bildgröße [Picture size] bestehen folgende Optionen:
  - Fest vorgegebene Größe (z.B. 100x100). Die Angabe erfolgt in Pixel.
  - STANDARD: Es wird die aktuell eingestellte Größe aus der 3D-Ansicht [Model Viewer] verwendet.
  - Frei definiert [Free defined]: Bestimmen Sie selbst in den Eingabefeldern Breite in Pixeln [Width in pixels] und Höhe in Pixeln [Height in pixels] die Bildmaße.
- Breite [Width] / Höhe [Height] (Die Felder sind aktiviert, sofern unter Bildgröße [Picture size] die Option Frei definiert [Free defined] gewählt wurde.)
- DPI: Auflösung im Druck (nur bei BMP, JPEG, PNG, TIFF)
Bildoptionen [Picture options]
- Transparenter Hintergrund [Transparent background]
- 3D Einstellungen [3D Options]:
  - Aktuelle Ansicht [Current view]
  - -PARTsolutions 8.1-
  - -PARTsolutions 9.0-
  - Purist
  - etc.
- 2D Ableitungsansicht [2D derivation view]:
  - Liniendarstellung [Line view]:

    Liniendarstellung [Line view]
  - Linien + schattierte Darstellung [Lines + shaded view]:

    Linien + schattierte Darstellung [Lines + shaded view]

    Kombination aus Liniendarstellung und schattierter Darstellung
  - Schattierte Ansicht [Shaded View]:

    Schattierte Darstellung [Shaded view]
  Nähere Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.2.1, „ Rendermodus “.
- Verkürzte 2D Ansicht [2D shortened view]:
  Voraussetzung für den Einsatz ist, dass das Teil herstellerseitig mit der entsprechenden Option angelegt wurde.
  Vorteilhaft bei überlangen Teilen. Auch beim verkürzt dargestellten Teil werden die tatsächlichen Maße gezeigt.

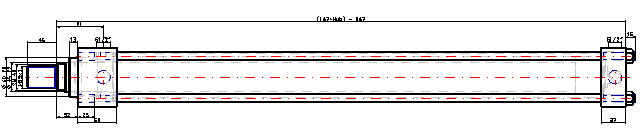

  Ergebnis nach Export mit Option "Verkürzte 2D Ansicht [2D shortened view]" deaktiviert

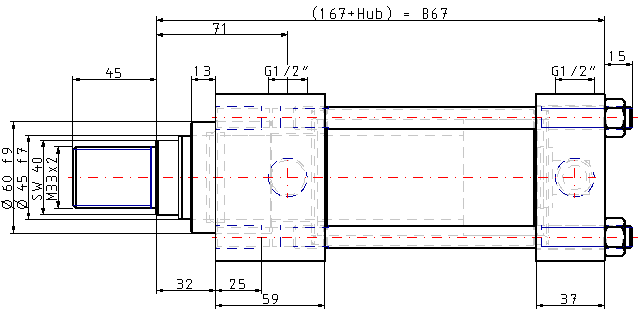

  Ergebnis nach Export mit Option "Verkürzte 2D Ansicht [2D shortened view]" aktiviert
Zieldatei [Destination file]:
Bestimmen Sie mittels Durchsuchen ... die Zieldatei.
Aktivieren Sie optional das Auswahlkästchen Verzeichnis nach Export öffnen (einmalig) [Open directory after export(once)].

Registerseite Tiff Optionen (nur bei TIFF)

Farbformat [Color format]: RGB oder CYMK
Kompression [Compression]: Nicht komprimiert [Not compressed] und verschiedene Kompressionsvarianten
