3.1.9.3.2. Animated GIF

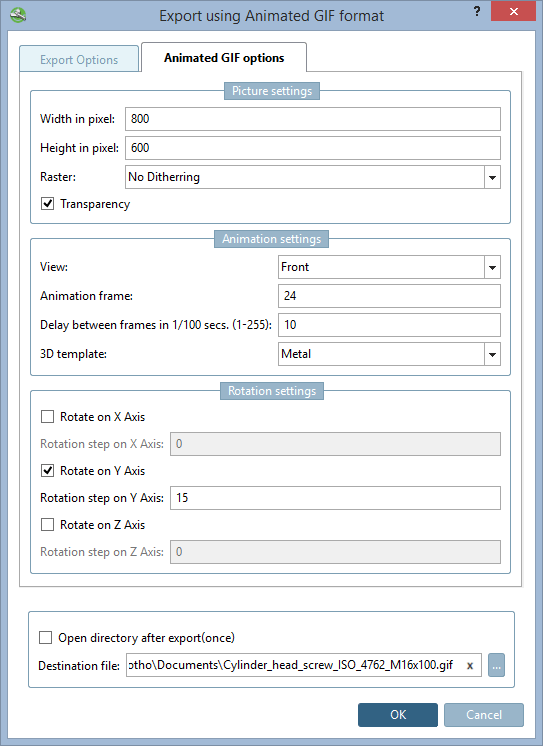

Auf der Registerseite Animiert GIF Optionen [Animated GIF options] finden Sie folgende Einstellungsmöglichkeiten:

Bild Einstellungen [Picture settings]:

Breite in Pixel [Width in pixel], Höhe in Pixel [Height in pixel]
Tragen Sie in die Eingabefelder die gewünschte Höhe und Breite ein.
Rastern [Raster]:
- Kein Dithering [No Ditherring]
- Ordered Dither
  Spezieller Algorithmus, der verwendet wird, um bei einer begrenzten Farbpalette die Illusion von Farbtiefe zu erzeugen.
- Error diffusion
  Ebenfalls ein spezieller Algorithmus, der verwendet wird, um bei einer begrenzten Farbpalette die Illusion von Farbtiefe zu erzeugen.
- Transparenz [Transparency]:
  Um einen transparenten Hintergrund zu erhalten, aktivieren Sie die Option.

  Nicht transparent

  Transparent

Animation Einstellungen [Animation settings]:

Animation Frame [Animation frame]

Frames pro Rotation

	Hinweis
Beachten Sie hier die Wechselwirkung mit den Einstellungen unter Rotation Einstellungen [Rotation settings]. Beispiel: Wenn Sie einen Rotationsschritt auf 1° festlegen, benötigen Sie hier 360 Frames pro Rotation, damit eine volle Rotation ausgeführt wird.

Hinweis

Beachten Sie hier die Wechselwirkung mit den Einstellungen unter Rotation Einstellungen [Rotation settings].

Beispiel:

Wenn Sie einen Rotationsschritt auf 1° festlegen, benötigen Sie hier 360 Frames pro Rotation, damit eine volle Rotation ausgeführt wird.

Je mehr Frames, desto größer wird die Datei.

Delay (Verzögerung) zwischen Frames in 1/100 Sek. (1-255)
Die Rotationsgeschwindigkeit ergibt sich aus dieser Einstellung und der Einstellung Animation Frame [Animation frame].
3D Vorlage [3D template]:
Sie können den Farbstil an das Layout von PARTsolutions-Versionen, CAD-Systemen und weiteren Stilvorlagen angleichen:
8.1, 9.0, Purist, Metal, Wood, Catia V5, Solid Edge, SolidWorks, NX, One Space Designer, Pro/Engineer, Inventor

Rotation Einstellungen [Rotation settings]

Optional können Sie die Rotationsschrittweite in Grad für die einzelnen Achsen bestimmen.

Auf der Registerseite Exportoptionen [Export options] können Sie die Exportgenauigkeit [Export accuracy] anpassen.

Wählen Sie im Listenfeld die gewünschte Genauigkeit aus:

Das Bauteil wird vor dem Export in dem eingestellten Detaillierungsgrad neu berechnet.

Die Funktion ist identisch mit der Detaillierung Option im PARTdataManager, aber hier nur temporär für den Export.
