7.8.13. Wertebereiche

Die Sachmerkmalstabelle im PARTdataManager kann feste Werte zeigen oder auch die Möglichkeit zur Auswahl von Werten innerhalb eines Bereichs anbieten. Wertebereichsfelder sind mit einem Icon gekennzeichnet . Das Icon wird nur in der aktiven Zeile angezeigt. Mit Klick auf das Icon öffnet sich der entsprechende Auswahldialog.

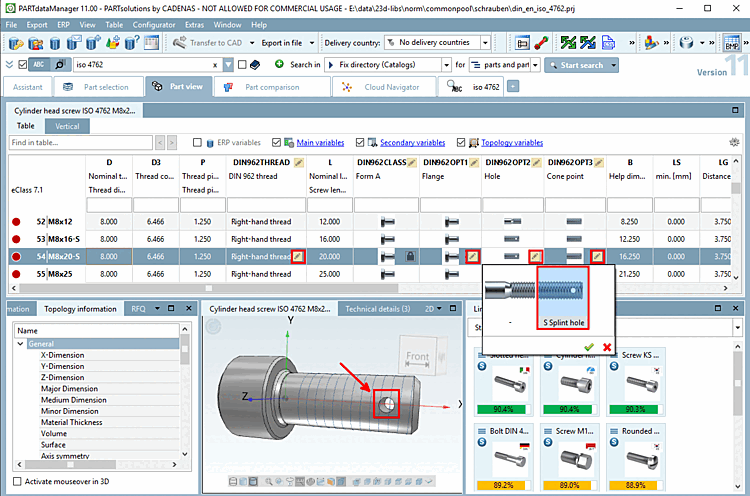

PARTdataManager Wertebereichsauswahl beispielhaft anhand von ISO 4762

Der genaue Modus des Wertebereichsfeldes wird in PARTdesigner -> Variablenmanager [Variable Manager] unter Status bestimmt.

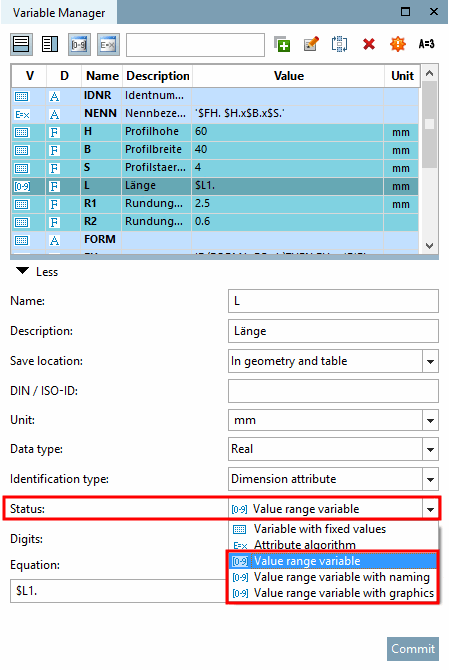

PARTdesigner - Variablenmanager [Variable Manager]: Auswahloptionen unter "Status"

Es gibt drei Typen von Wertebereichen:

Typ Wertebereichsvariable [Value range variable]: Wertebereich mit Anzeige von numerischen oder textuellen Werten

Beim Typ Wertebereichsvariable [Value range variable] gibt es verschiedene Untertypen:

"von - bis" ohne Begrenzung oder mit begrenztem Min.- oder Max.-Wert (numerisch)
"von - bis" mit eingeschlossenem Anfangs- und Endwert (numerisch)
"von - bis" ohne eingeschlossenen Anfangs- und Endwert (numerisch)
"von - bis" mit zusätzlicher Angabe eines Defaultwertes (numerisch)
"von - bis" mit zusätzliche Angabe einer Schrittweite (numerisch)
Auflistung von Werten (textuell oder numerisch)
"von - bis" in Kombination mit einer IF-Bedingung. (Defaultwerte können optional gesetzt werden [standardmäßig oder forciert].) Details hierzu finden Sie in einem eigenen Abschnitt unter Abschnitt 7.8.13.4, „Typ "Wertebereichsvariable" kombiniert mit IF-Bedingung (Merkmalalgorithmus) “.

	Hinweis
	Textwerte werden immer zwischen zwei Hochkommata ('Text') angegeben. Numerische Werte benötigen keine Hochkommata. In einer IF-Bedingung werden zusätzliche Hochkommata benötigt (also bei Text insgesamt doppelt, bei numerischen Werten insgesamt einfach). Details hierzu finden Sie in den einzelnen Unterkapiteln.

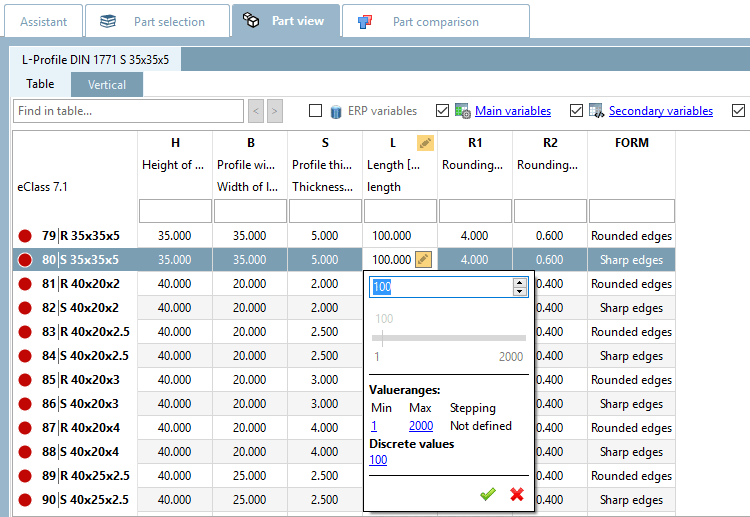

PARTdataManager Beispiel: Wertebereich "von - bis" mit Eingabe von diskreten Werten oder Auswahl per Schieberegler

Typ Wertebereichsvariable mit Benennung [Value range variable with naming]: Wertebereich mit Anzeige von textuellen Werten (mit numerischen Werten im Hintergrund)

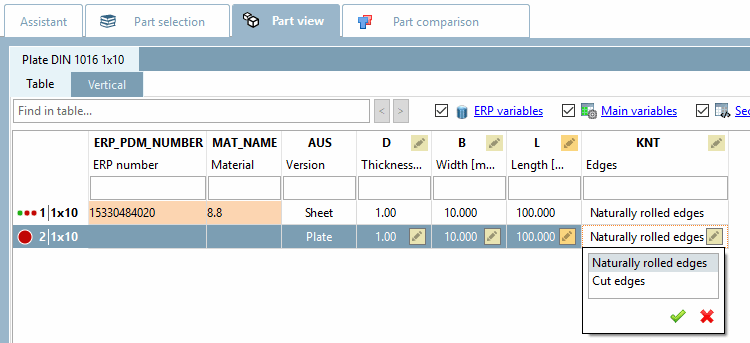

PARTdataManager Beispiel: Listenfeldauswahl mit verschiedenen Benennungen
Typ Wertebereichsvariable mit Grafiken [Value range variable with graphics]: Wertebereich mit Anzeige von textuellen Werten (mit numerischen Werten im Hintergrund) + Grafiken

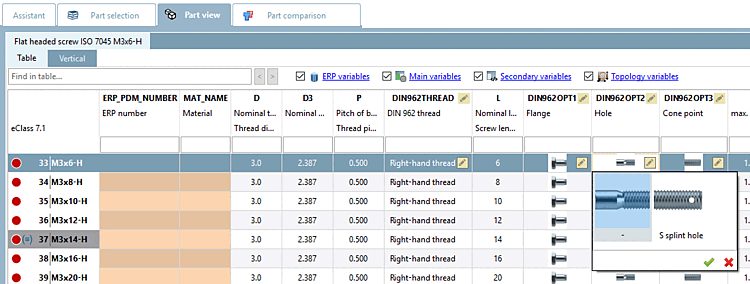

PARTdataManager Beispiel: Listenfeldauswahl mit Benennungen und Grafiken

Im Folgenden ist beschrieben, wie die verschiedenen Wertebereichstypen in PARTdesigner erstellt werden.
