7.8.11.2. Mathematische Funktion verwenden im Sketch oder Merkmalalgorithmus?

Oft gibt es die Möglichkeit, einen Sketch mit oder auch ohne Verwendung eines Merkmalalgorithmus [Attribute algorithm] anzulegen. Sie können beispielsweise eine Berechnung direkt im Sketch ausführen oder mittels Merkmalalgorithmus einer eigenen Variablen zuweisen.

	Hinweis
	Sie können mathematische Funktionen im Sketch verwenden. Diese Funktionalität wird in der 3db-Datei gespeichert. Eine Übersicht zu allen möglichen Funktionen finden Sie unter Abschnitt 10.1, „PARTdesigner-Expressions “. Ebenso können Sie mathematische Funktionen im Merkmalalgorithmus verwenden. Diese Funktionalität wird in der tab/tac-Datei gespeichert. Eine Übersicht zu allen möglichen Funktionen finden Sie unter Abschnitt 7.8.12.7, „Mathematische Funktionen (Merkmalalgorithmus) “. Der Funktionsumfang beider Optionen ist ähnlich, aber nicht ganz identisch. Das Ergebnis im 3D-Modell ist identisch. Im Sketch verwendete Funktionen bleiben nach außen unsichtbar. Im Merkmalalgorithmus verwendete Funktionen können über die Tabelle gesteuert werden.

Mathematische Funktion in Sketch ^[87]

Wenn Sie nur Variablen ohne Merkmalalgorithmus verwenden, ist es möglich, im ersten Schritt den Sketch mit Speicherort [Save location] "Nur in Geometrie [Only in geometry]" zu erstellen. Sie erkennen am Farbcode , dass die Variablen H und L2 in der 3db-Datei gespeichert wurden.

Der Kreisradius soll den doppelten Wert der Höhe des Rechtecks haben. Die Berechnung wird direkt im Sketch ausgeführt.

Radius: 2*H

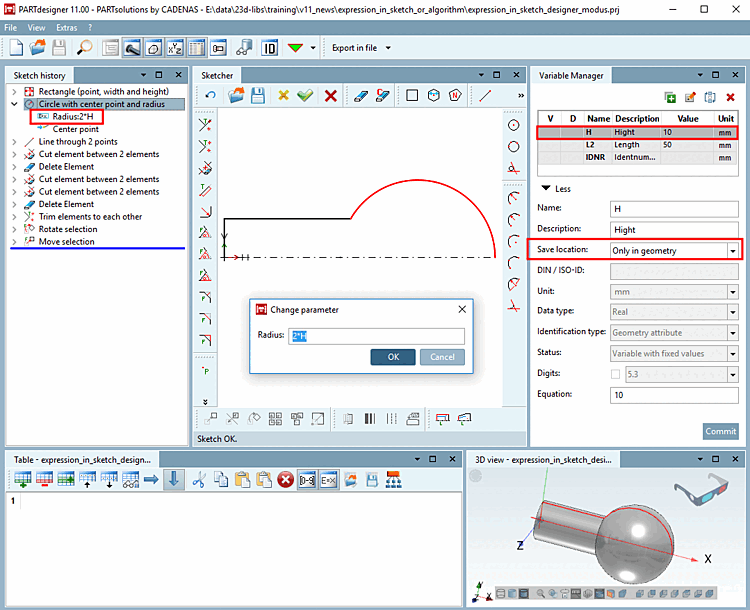

Mathematische Funktion im Sketch

Später können Sie gegebenenfalls mit Speicherort [Save location] "In Geometrie und Tabelle [In geometry and table]" speichern. Mit Speicherort [Save location] "In Geometrie und Tabelle [In geometry and table]"können Sie zusätzlich Wertebereichsvariablen [Value range variables] und Merkmalalgorithmen [Attribute algorithms] verwenden und die Tabelle anlegen.

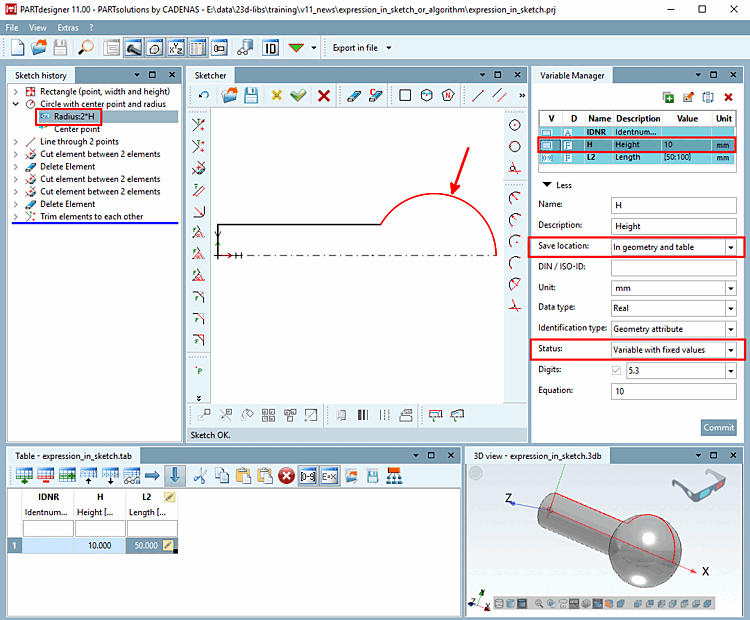

Variablen gespeichert mit Speicherort [Save location] "In Geometrie und Tabelle [In geometry and table]"

	Hinweis
	Fazit: Mit Speicherort [Save location] "Nur in Geometrie [Only in geometry]" können Sie auf einfache Weise zum 3D-Objekt gelangen. Bei einfachen Bauteilen oder zu Demozwecken bietet sich diese Vorgehensweise an.

Mathematische Funktion im Merkmalalgorithmus ^[88]

Anders gestaltet sich die Vorgehensweise, wenn Sie Variablen mit Merkmalalgorithmus [Attribute algorithm] verwenden. Es soll nun am selben Bauteil wie oben die Vorgehensweise mit Verwendung eines Merkmalalgorithmus gezeigt werden.

Sie beginnen mit der Anlage der Variablen mit Speicherort [Save location] Nur in Tabelle [Only in table] oder In Geometrie und Tabelle [In geometry and table].

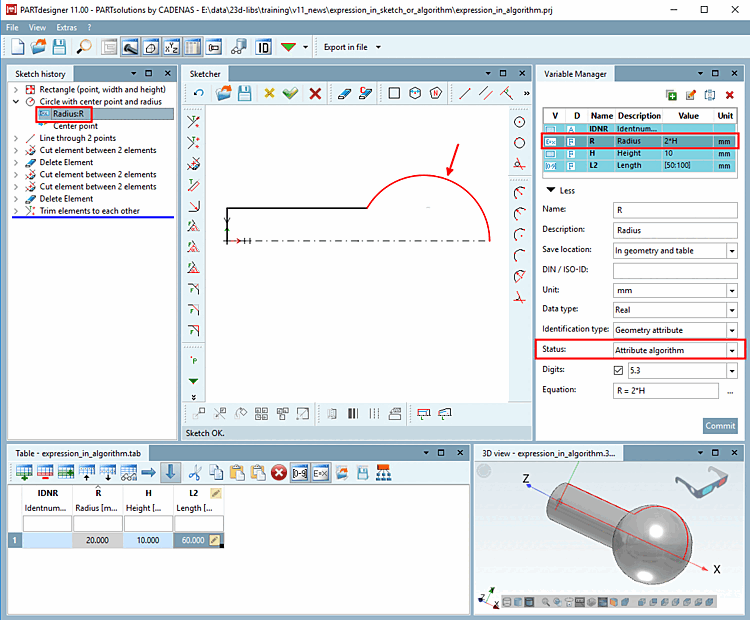

Wählen Sie beim Anlegen der Variablen unter "Speicherort [Save location]" die Option "Nur in Tabelle [Only in table]" oder "In Geometrie und Tabelle [In geometry and table]". Füllen Sie die Felder aus und klicken Sie abschließend auf "Übernehmen [Commit]".

Sie erkennen am Farbcode, wo die Variablen L2, H und R gespeichert sind. Zur Anlage der Tabelle reicht das Speichern mit Speicherort [Save location] "Nur in Tabelle [Only in table]". (Farbcode ). Die Datenablage erfolgt in der tab/tac-Datei.

Sollen Variablen allerdings auch im 3D-Modell verwendet werden, müssen diese sowohl in der 3db-Datei als auch in der tab/tac-Datei gespeichert sein. Das Abspeichern in 3db- UND tab/tac-Datei stellen Sie sicher, indem Sie eine Variable selektieren, Speicherort [Save location] "In Geometrie und Tabelle [In geometry and table]" auswählen und Übernehmen [Commit] klicken.

Sie erkennen am Farbcode , dass die Variablen mit Speicherort [Save location] "In Geometrie und Tabelle [In geometry and table]" gespeichert wurden.

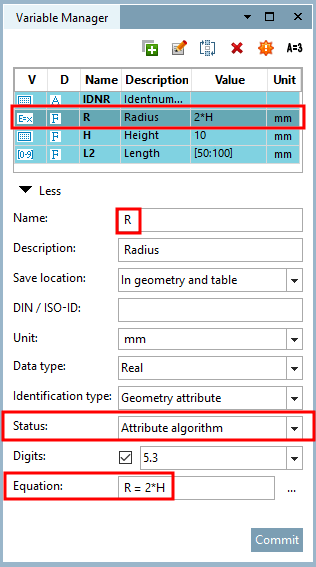

Für die mathematische Operation R = 2*H (Kreisradius ist 2x Höhe Rechteck) wird die Variable R mit Status "Merkmalalgorithmus [Attribute algorithm]" angelegt.

Unter Formel [Equation] wird der Algorithmus eingetragen, unter Status die Option Merkmalalgorithmus [Attribute algorithm].

Jetzt kann im Sketch für die Parametereingabe des Kreisradius die Variable R verwendet werden.

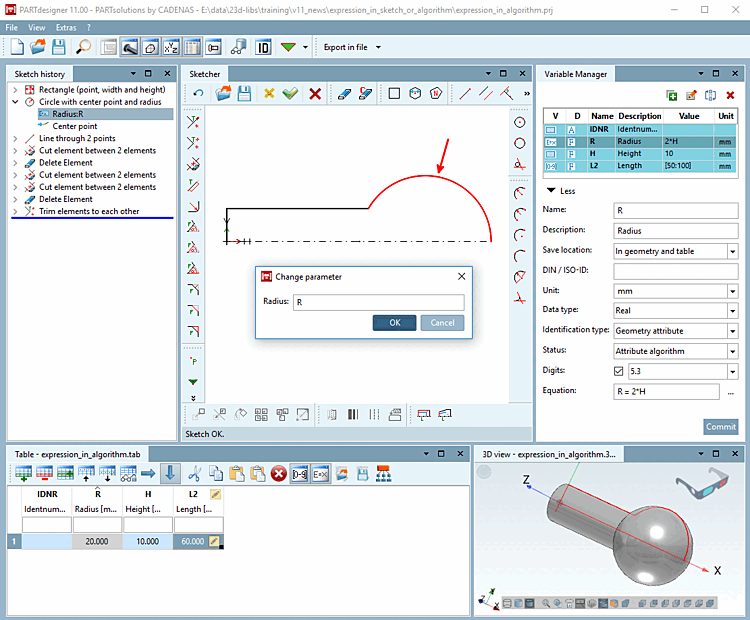

Variable "R" mit Merkmalalgorithmus [Attribute algorithm]

Optional kann die Variable R mit hinterlegtem Merkmalalgorithmus [Attribute algorithm] im PARTdataManager angezeigt werden.

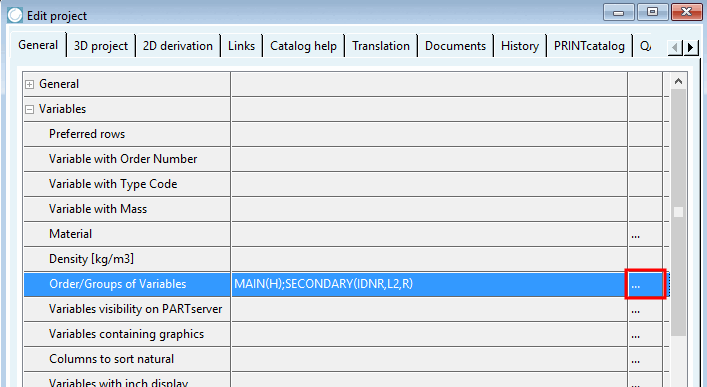

Klicken Sie in PARTproject unter Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Abschnitt Variablen [Variables] -> Reihenfolge/Gruppen der Variablen [Order/Groups of Variables] auf den Button ....

-> Es öffnet sich das gleichnamige Dialogfenster.

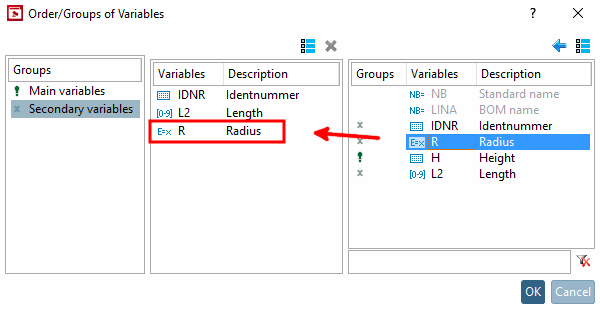

Selektieren Sie links die Gruppe Nebenvariablen [Secondary variables] und schieben Sie die Variable R ins mittlere Feld. Details hierzu finden Sie unter Abschnitt 5.9.2.3.3, „ Variablengruppen - Spalten (Variablen) sichtbar / versteckt “.
Bestätigen Sie abschließend mit OK.

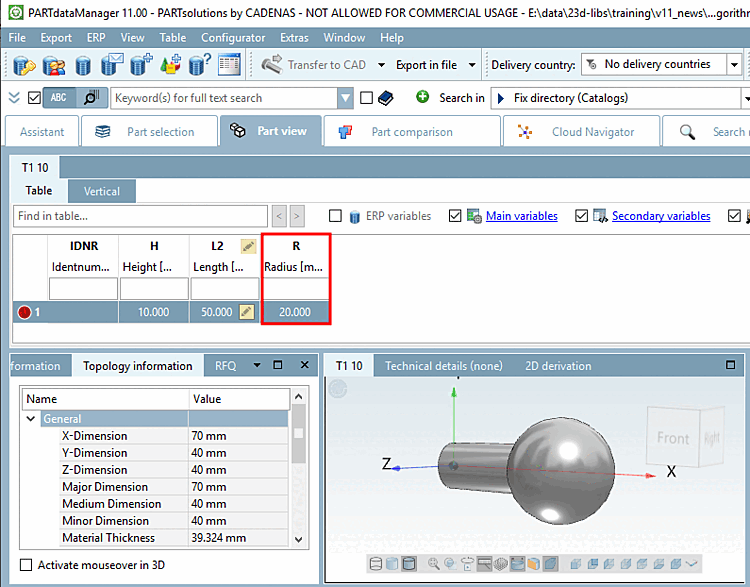

Öffnen Sie PARTdataManager.

Die Variable R wird in der Tabelle angezeigt.

Hinweis

Fazit: Für den Einsatz von Merkmalalgorithmen [Attribute algorithms] arbeiten Sie mit Speicherort [Save location] "Nur in Tabelle [Only in table]" oder "In Geometrie und Tabelle [In geometry and table]". Sie haben aber dann die Möglichkeit der Steuerung über die Tabelle.

Hinsichtlich 3D-Modell hätte die mathematische Berechnung auch nur im Sketch ausgeführt werden können (vgl. oben).

^[87]Das passende Beispiel hierzu finden Sie im Trainingskatalog im Verzeichnis \v11_news\expression_in_sketch_or_algorithm\expression_in_sketch.prj.

^[88]Das passende Beispiel hierzu finden Sie im Trainingskatalog im Verzeichnis \v11_news\expression_in_sketch_or_algorithm\expression_in_algorithm.prj.
