5.9.2.3.3. Variablengruppen - Spalten (Variablen) sichtbar / versteckt

Die entsprechende Einstellungsoption für Variablengruppen finden Sie in PARTproject über Registerseite Einstellungen [Settings] → Rubrik Allgemein [General] → Menüpunkt Variablen [Variables] → Variablengruppen [Groups of variables] → ...

Funktion allgemein

Mit der Option Variablengruppen [Groups of variables] werden zwei Funktionen in der Benutzeroberfläche gesteuert:

Sichtbarkeitsstatus von Variablen (Spalten) in 3Dfindit / PARTdataManager / PARTcommunity.
Variablen, die keiner Gruppe zugehören, werden in 3Dfindit / PARTdataManager / PARTcommunity nicht angezeigt. Hauptvariablen [Main variables] und Nebenvariablen [Secondary variables] können in 3Dfindit / PARTdataManager / PARTcommunity gezielt ein-, und ausgeblendet werden.

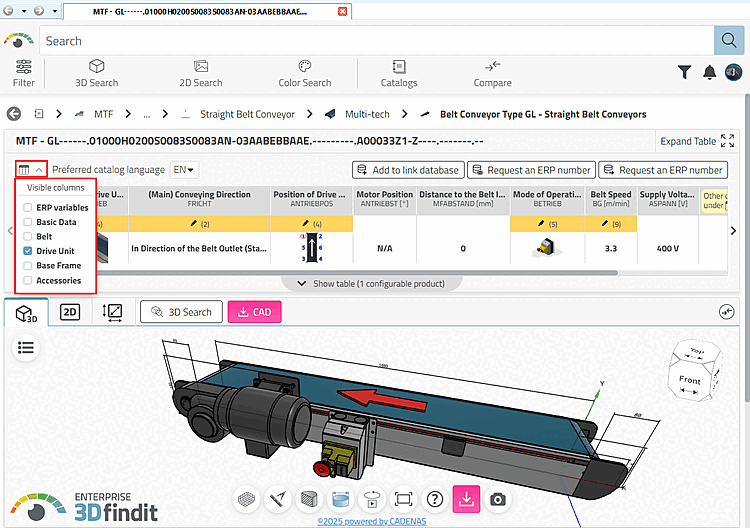

Variablengruppen in 3Dfindit
Gruppierung von Variablen: Obige Abbildung zeigt, wie Sie einzelne Gruppen gezielt ein-, und ausblenden können.

Benutzeroberfläche in PARTproject

Wenn bereits Gruppen definiert wurden (automatisch über die NB/LINA-Zugehörigkeit oder manuell) werden die Gruppen MAIN und SECONDARY mit den jeweiligen zugeordneten Variablen angezeigt.

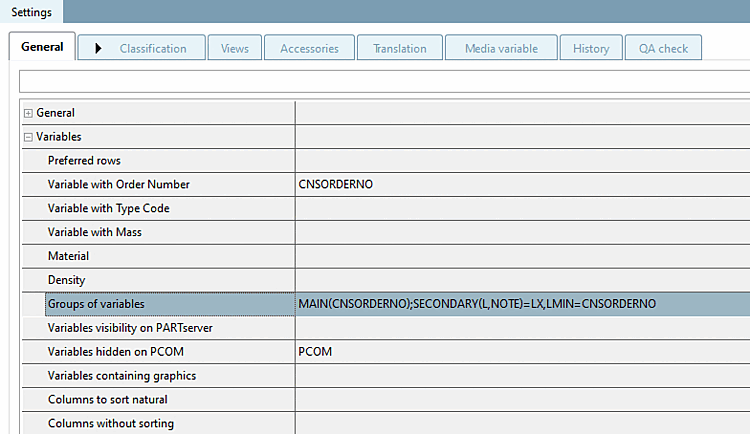

Variablengruppen [Groups of variables]

	Hinweis
Wenn für ein Projekt noch keine Gruppen definiert wurden^[33] (zu erkennen am leeren Feld Variablengruppen [Groups of variables]), dann werden die Variablen beim ersten Öffnen des Dialogs Variablengruppen [Groups of variables] automatisch gruppiert. Die automatische Gruppierung erfolgt nach folgendem Schema: Variablen, die in NB und LINA vorkommen, werden der Gruppe Hauptvariablen [Main variables] zugeordnet, die übrigen der Gruppe Nebenvariablen [Secondary variables]. Ist die Einstellung Reihenfolge/Gruppen von Variablen - Behalten Sie nur Variablen mit Merkmals Algorithmus, die NB in der MAIN bilden [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group] gesetzt, werden die eingetragenen Variablen aus den Zeilen Variable mit Bestellnummer [Variable with order number] und Variable mit Typenschlüssel [Type code] ebenfalls automatisch in die MAIN Gruppe übertragen. Variablen vom Typ "Algorithmus", die nicht im NB vorkommen, sind standardmäßig unsichtbar, und werden bei der automatischen Gruppierung keiner Gruppe zugeordnet. Variablen, die explizit unsichtbar gestellt waren (in V8.1), werden keiner Gruppe zugeordnet und sind somit unsichtbar. Nach dem Schließen des Dialogfensters werden die Gruppen im Feld angezeigt. Sie können Gruppenzuordnungen jederzeit ändern.

Hinweis

Wenn für ein Projekt noch keine Gruppen definiert wurden^[33] (zu erkennen am leeren Feld Variablengruppen [Groups of variables]),

dann werden die Variablen beim ersten Öffnen des Dialogs Variablengruppen [Groups of variables] automatisch gruppiert.

Die automatische Gruppierung erfolgt nach folgendem Schema:

Variablen, die in NB und LINA vorkommen, werden der Gruppe Hauptvariablen [Main variables] zugeordnet, die übrigen der Gruppe Nebenvariablen [Secondary variables].
Ist die Einstellung Reihenfolge/Gruppen von Variablen - Behalten Sie nur Variablen mit Merkmals Algorithmus, die NB in der MAIN bilden [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group] gesetzt, werden die eingetragenen Variablen aus den Zeilen Variable mit Bestellnummer [Variable with order number] und Variable mit Typenschlüssel [Type code] ebenfalls automatisch in die MAIN Gruppe übertragen.
Variablen vom Typ "Algorithmus", die nicht im NB vorkommen, sind standardmäßig unsichtbar, und werden bei der automatischen Gruppierung keiner Gruppe zugeordnet.
Variablen, die explizit unsichtbar gestellt waren (in V8.1), werden keiner Gruppe zugeordnet und sind somit unsichtbar.

Nach dem Schließen des Dialogfensters werden die Gruppen im Feld angezeigt.

Sie können Gruppenzuordnungen jederzeit ändern.

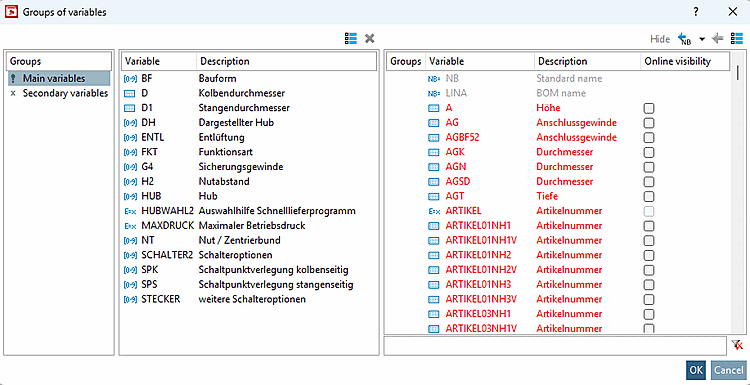

Mit Klick auf die Durchsuchen-Schaltfläche ... öffnet sich das Dialogfenster Variablengruppen [Groups of variables].

Linke Spalte | Unterteilung in Gruppen
In der linken Spalte unter Gruppen [Groups] können Sie zwischen Hauptvariablen [Main variables] und Nebenvariablen [Secondary variables] umschalten (gegebenenfalls auch noch zwischen weiteren manuell angelegten), welche dann in der mittleren Spalte angezeigt werden.
Mittlere Spalte | Auflistung der Variablen der ausgewählten Gruppe
Die mittlere Spalte zeigt den Inhalt der ausgewählten Gruppe.
Rechte Spalte | Auflistung aller Variablen
In der rechten Spalte sind alle Variablen aufgelistet. Im Eingabefeld rechts unten können Sie einen beliebigen Eintrag zum Filtern der Variablen vornehmen. [Eingabe beliebiger Teile von Begriffen ist möglich. Z.B. "durchmesser" findet "Außendurchmesser" und "Innendurchmesser".
Die Variablen NB und LINA können keiner Gruppe zugeordnet werden und sind immer in grauer Schriftfarbe in der rechten Spalte zu sehen.
Rot dargestellte Variablen sind in keiner Gruppe und in der Tabelle, bzw. in 3Dfindit / PARTdataManager / PARTcommunity unsichtbar.
Auswahlkästchen Online Sichtbarkeit [Online visibility]:
- Ist die Option aktiviert, werden Variablen auf 3Dfindit / PARTcommunity angezeigt, obwohl sie evtl. ansonsten versteckt sind.
- Ist die Option deaktiviert, werden Variablen auf 3Dfindit / PARTcommunity nicht angezeigt, obwohl sie evtl. ansonsten sichtbar sind.
Die Sichtbarkeit kann nur für Fixwerte angepasst werden. [Visibility can only be adjusted for fixed values.] Daher sind die Auswahlkästchen bei Wertebereichsvariablen [Value range variables] () und Variablen mit Merkmalsalgorithmus [Attribute algorithm] () deaktiviert.

Symbole und Schaltflächen

Variable befindet sich in der Gruppe Hauptvariablen [Main variables]

Variable befindet sich in der Gruppe Nebenvariablen [Secondary variables]

Schwarze Schrift: Variable ist Teil der Gruppe Hauptvariablen [Main variables] oder Nebenvariablen [Secondary variables] und ist in 3Dfindit / PARTdataManager / PARTcommunity sichtbar.

	Hinweis
	Wenn bei alten Projekten noch keine automatische Gruppenzuordnung erfolgte, wird die neu hinzugefügte Variable nach dem "alten" Schema behandelt und der Gruppe "Nebenvariablen [Secondary variables]" zugeordnet und hat damit schwarze Schriftfarbe.

Rote Schrift: Variable ist keiner Gruppe zugeordnet und wird in 3Dfindit / PARTdataManager / PARTcommunity versteckt.

Graue Schrift: Variable wurde in PARTdesigner neu angelegt und ist initial keiner Gruppe zugeordnet und damit nicht sichtbar in 3Dfindit / PARTdataManager / PARTcommunity.

Alle Variablen der ausgewählten Gruppe markieren

Variablen Zuordnung entfernen

Variable ausblenden / verstecken

Weißt die Variablen aus der Normbezeichnung zu, hierbei können Sie noch einen zusätzlichen Filter anwenden, um entweder alle (keine Auswahl treffen), nur Merkmalsalgorithmus [Attribute algorithm], nur Wertebreich [Value range] oder nur Variable mit festen Werten [Variable with fixed values] zu berücksichtigen.

Markierte Variable in die markierte Gruppe aufnehmen. Alternativ kann die Variable per Drag&Drop verschoben werden.

Filter zurücksetzen [Reset filter]

Aus- und Einblenden von Spalten

Ausblenden
Wenn eine Variable nicht Bestandteil irgendeiner Gruppe ist, ist sie unsichtbar. Um die Zuordnung zu einer Gruppe aufzuheben, markieren Sie in der linken Spalte eine Gruppe und Klicken auf Entfernen [Remove]. Die Variable wird in der rechten Spalte angezeigt, ist nun rot dargestellt und somit ausgeblendet.
Einblenden
Um eine ausgeblendete Spalte wieder sichtbar zu stellen, markieren Sie links die Gruppe, welche die Variable aufnehmen soll und ziehen die gewünschte Variable dann per Drag & Drop aus der rechten Spalte in die mittlere Spalte oder benutzen Sie hierzu die Pfeiltaste .

Behandlung neu hinzugefügter Variablen

Ausgangsituation: Eine Variable wurde im Variablen Manager [Variable Manager] neu hinzugefügt.

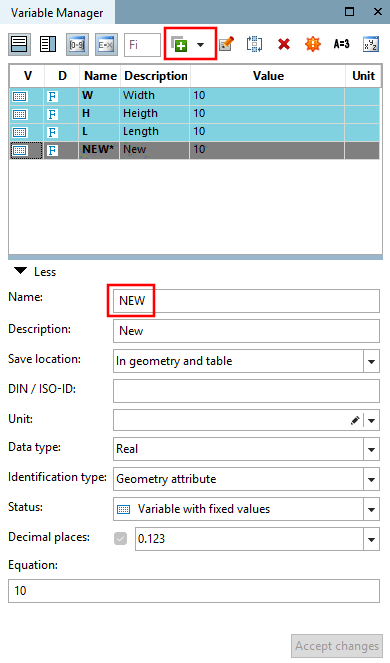

PARTdesigner > Variablen Manager [Variable Manager]

Im PARTdesigner neu hinzugefügte Variablen werden in PARTproject im Dialogfenster Variablengruppen [Groups of variables] in Grau oder Rot gekennzeichnet.

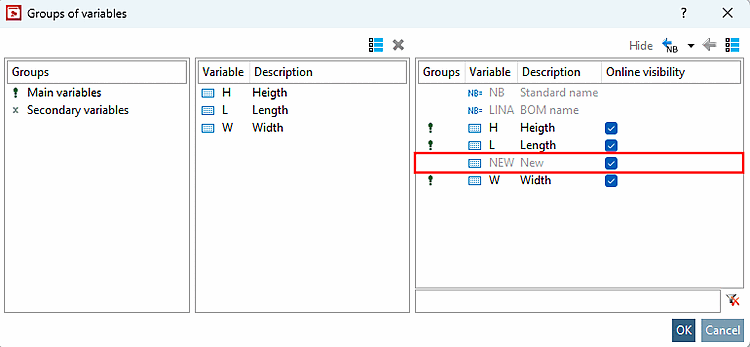

PARTproject → Dialogfenster "Variablengruppen [Groups of variables]"

Grau: Hauptvariable (Teil von NB oder LINA) oder Nebenvariable [sichtbar in 3Dfindit / PARTdataManager]
Rot: Keiner Gruppe zugehörig (z.B. Merkmalalgorithmus, aber nicht Teil des NB) [nicht sichtbar in 3Dfindit / PARTdataManager]

Passen Sie die Gruppenzugehörigkeit wie gewünscht an (siehe oben).

	Hinweis
	Wenn allerdings (bei alten Projekten) noch keine automatische Gruppenzuordnung erfolgte (siehe oben), wird die neu hinzugefügte Variable nach dem "alten" Schema behandelt und der Gruppe "Nebenvariablen [Secondary variables]" zugeordnet. In jedem Fall können Sie die Gruppenzuordnung anpassen.

Gruppieren von Variablen

Zum Anlegen von Gruppen siehe Abschnitt 5.9.2.3.2, „ Anlegen von Variablengruppen (auf Katalogebene) “.

Markieren Sie in der linken Spalte eine Gruppe.

Ziehen Sie dann per Drag & Drop die gewünschten Variablen aus der rechten Spalte (Auflistung aller Variablen) in die mittlere Spalte oder benützen Sie hierzu die Pfeiltaste .

Wenn Sie den Dialog mit OK schließen, werden die Gruppierungen unter Variablengruppen [Groups of variables] angezeigt.

MAIN(ARTNR);SECONDARY(BI1,BI2,BI3,BA)

Besondere Einstellungen

Reihenfolge/Gruppen von Variablen - Behalten Sie nur Variablen mit Merkmals Algorithmus, die NB in der MAIN bilden [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group]:

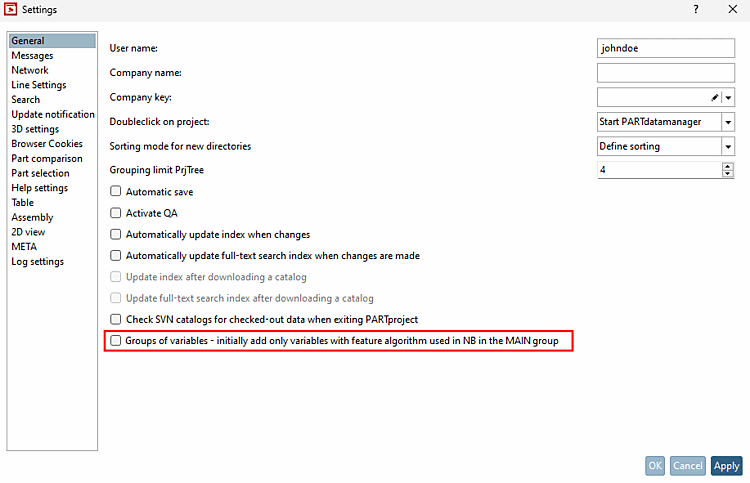

Dialogfenster Einstellungen [Settings]

Im Grunde werden beim ersten Öffnen des Dialogs Variablengruppen [Groups of variables] - sofern noch keine Gruppen gesetzt sind – automatisch Variablen aus dem NB extrahiert und Gruppen zugewiesen.

Dabei sind folgende Fälle zu unterscheiden:

Option aktiviert: Nur Algorithmus-Variablen werden aus dem NB extrahiert
Option deaktiviert: Alle Variablen (Variablen mit Algorithmen, fixen Werten und Wertebereichen) werden aus dem NB extrahiert

^[33]Das Projekt wurde z.B. erstellt, bevor dieses Feature zur Verfügung stand.
