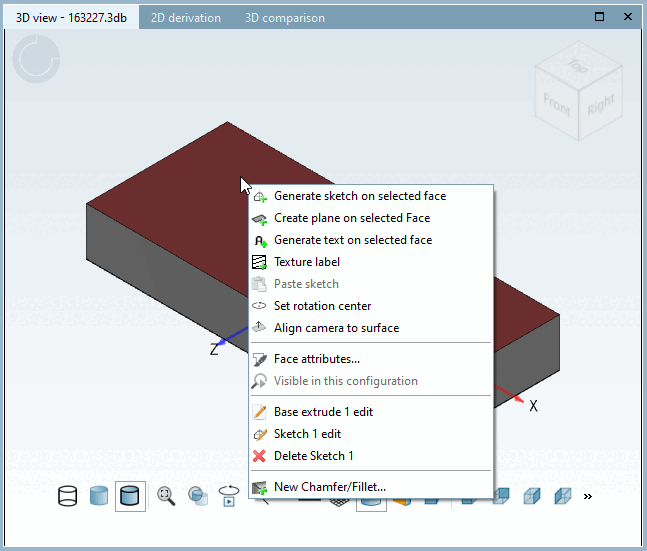

Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face]

Erstellt einen neuen Sketch auf der ausgewählten Fläche. Hier gibt es weiterführende Informationen zu der Funktion: Funktion "Neuen Sketch auf markierter Fläche erzeugen" benötigt mindestens eine Kante ohne Blend

Neue Ebene auf markierter Fläche erzeugen [Create plane on selected Face]

Erstellt eine neue Ebene auf der ausgewählten Fläche.

Neuen Text auf markierter Fläche erzeugen [Generate text on selected face]

Erstellt einen Text, der als Geometrie im oder am Bauteil anliegend ist. Hier finden Sie eine ausführliche Beschreibung der Funktion: Text Feature

Textur-Label [Texture label]

Erstellt eine Textur auf dem Bauteil. Hier finden Sie eine ausführliche Beschreibung der Funktion: Textur Label

Kopierten Sketch einfügen [Paste sketch]

Fügt auf der ebenen Fläche einen Sketch aus der Zwischenablage ein.

Rotationszentrum setzen [Set rotation center]

Setzt das Rotationszentrum an die ausgewählte Stelle.

Kamera auf Fläche ausrichten [Align camera to surface]

Zoomt und rotiert die Ansicht zur ausgewählten Fläche.

Bohrung auf markierter Fläche erzeugen [Create drill on selected surface]

Erstellt eine Bohrung auf der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Drill Feature

Flächenattribute [Face attributes]

Es können Flächenattribute angezeigt & erstellt / editiert werden. Hier finden Sie eine ausführliche Beschreibung zu der Funktion: Flächenattribute

Sichtbar in dieser Konfiguration [Visible in this configuration]

Blendet das Bauteil aus. Hier finden Sie weiterführende Information zu der Funktion: Detaillierungsgrad

Erzeugende Elemente bearbeiten

Zeigt für die Ursprungsflächen verschiedene Optionen an, um diese zu verändern. Hier finden Sie ausführliche Informationen zu den Grundfunktionen: Extrudieren / Rotieren / Editieren

Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]

Erstellt eine neue Fase oder Rundung an der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Rundung oder Fase erstellen
