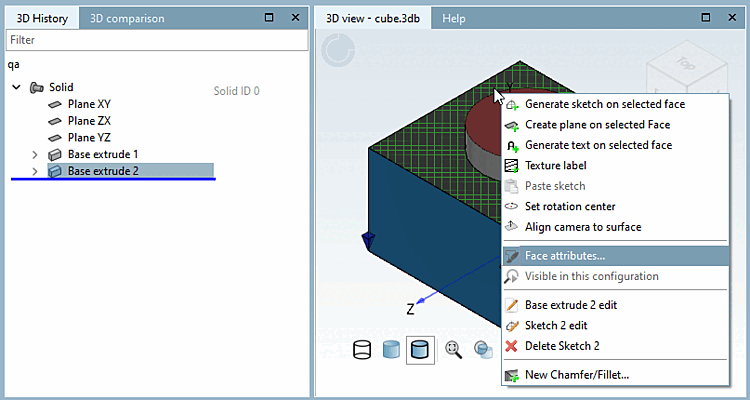

Aufruf: Selektieren Sie eine Fläche (oder mit gehaltener Strg-Taste auch mehrere) und klicken Sie auf den Kontextmenübefehl Flächenattribute... [Face attributes...].

-> Das Dockingfenster Flächenattribute [Face attributes] wird geöffnet.

Neuselektion: Flächen können jederzeit selektiert/deselektiert werden, während das Dockingfenster Flächenattribute [Face attributes] aktiv ist.

Zufügen neuer Attribute: Selektieren Sie die gewünschte Fläche (oder auch mehrere mit gehaltener Strg-Taste) und klicken auf .

-> Das Dialogfenster Attribut hinzufügen [Add attribute] wird geöffnet.

Selektieren Sie das gewünschte Attribute und bestätigen Sie mit Ok.

-> Der entsprechende Dialog wird angezeigt. Siehe unten.

Löschen von Attributen: Selektieren Sie die gewünschte Fläche (oder auch mehrere).

-> Falls Attribute vorhanden sind, werden diese im Dockingfenster Flächenattribute [Face attributes] angezeigt.

Selektieren Sie das gewünschte Attribut und klicken Sie auf .

Wird eine Baumstruktur angezeigt ist zu beachten, dass Löschen jeweils nur auf der Ebene des Eltern-Elements möglich ist.

Selektion einer einzelnen Fläche: Falls eine selektierte Fläche bereits Attribute enthält, werden diese unmittelbar im Dockingfenster Flächenattribute [Face attributes] angezeigt.

Mehrfachselektion: Diese führen Sie mit gehaltener Strg-Taste aus.

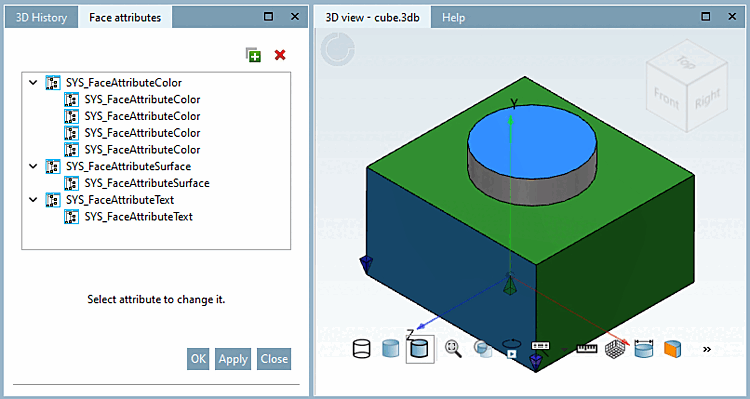

Im Dockingfenster Flächenattribute [Face attributes] werden dann unmittelbar alle Attribute, die auf irgendeiner der selektierten Flächen gefunden werden, angezeigt.

Außerdem erfolgt die Anzeige in Form einer Baumstruktur mit Eltern-Element und Kind-Elementen. Es kann jetzt jedes Kind individuell geändert werden oder mittels Eltern-Element alle zusammen.

Speichern von Änderungen:

Die Änderung eines Attributes wird erst gespeichert durch Klicken von Anwenden [Apply] oder Ok.

Attribut auf Bauteilebene in Kombination mit Flächenattribut

In PARTproject kann Farbe [Color] und Textur [Texture] für das ganze Bauteil gesetzt werden.

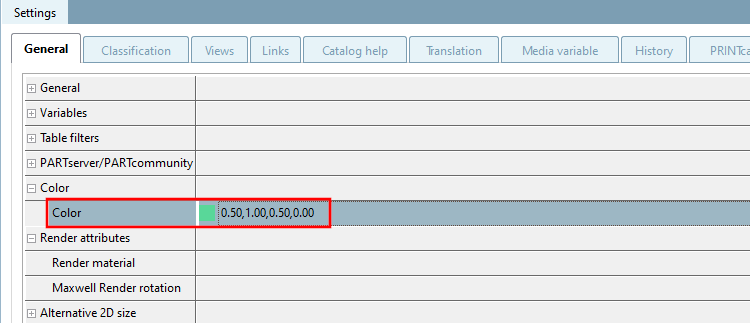

Farbe [Color] und Textur [Texture] in PARTproject

Diese werden auch im PARTdesigner angezeigt. Zusätzlich können einzelne Flächen anders eingefärbt werden.

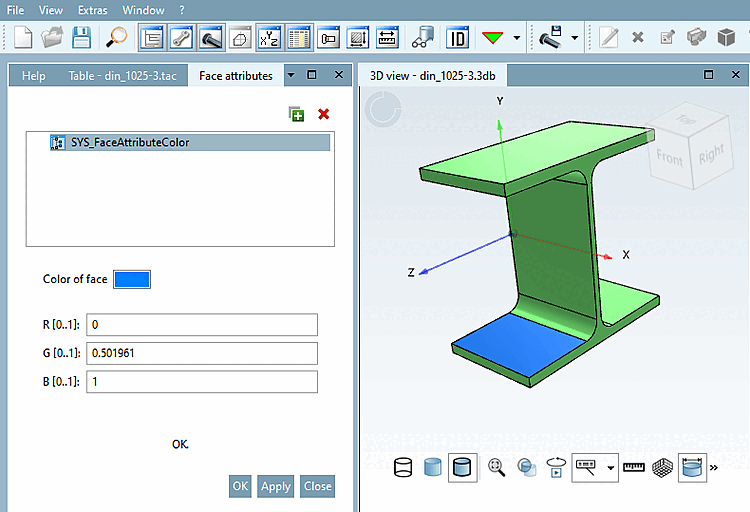

Ganzes Teil eingefärbt in Grün (PARTproject), einzelne Fläche zusätzlich eingefärbt in Blau (PARTdesigner -> Flächenattribute [Face attributes])
