5.12.1. Warum klassifizieren?

Klassifizierte Teile haben in vielerlei Hinsicht einen Mehrwert:

Beispiele:

Such- und Finde-Optionen werden verbessert.
Die deklarierten Teile sind im PARTdataManager bei der Teileauswahl unter den verschiedenen Klassifikationen wiederzufinden.
- By Categories: Klassifizierung nach Kategorien
- By Countries: Klassifizierung nach Ländern, in denen die jeweilige Firma Produkte vertreibt, bzw. Niederlassungen hat
- By Functionality: Klassifizierung nach Funktionen
- CNS: CADENAS-Klassifikation verwendet z.B. für die CAD-Integration (Platzierungsinformationen, Publizierte Elemente und Attribute) oder Bestellnummer, Typcode, Zertifikat-Informationen. Für Details siehe Abschnitt 5.12.3.1, „Klassifikation (CNS) “.
- Delivery Countries
- eClass: Standardisiertes Klassifikationssystem für Warengruppen und Warenmerkmale
  - eClass 4.1
  - eClass 5.0
  - eClass 5.1
  - eClass 6.0
  - eClass 6.1
  - eClass 6.2
  - eClass 7.0
  - eClass 7.1
  - eClass 8.0
  - eClass 8.1
  - eClass 9.0
  - eClass 9.1
  - eClass 10.0
  - eClass 10.1
  - eClass 11.0
- ETIM (ElektroTechnisches InformationsModell) 4.0: Klassifikation ausgerichtet an den Anforderungen der Elektrobranche
- FSF: Klassifizierung für Fahrweg und Schienenfahrzeuge
- ICS (International Classification Standards): Internationales Klassifikationssystem zur Erfassung aller ökonomischen Sektoren und Tätigkeiten, bei denen technische Standards angewendet werden
- IFC: Klassifizierung nach einem internationalen offenen Standard für den Austausch von Gebäudemodellen
- IFC4
- PARTconnection: Verschraubung-Klassifizierung
- Revit
- Standards: Von CADENAS mitgeliefertes Normierungssystem. Es ist dreistufig gegliedert nach der DIN-Nummer.
- Standards BN
- Standards GN
- Standards Wuerth
- UNSPSC: Durch die Vereinigten Nationen vorgegebene Produktklassifikation. Der Standard stellt ein universales Klassifikationsschema für unterschiedlichste Produktgruppen zum weltweiten Einsatz dar.
- VDI 3805: Technische Gebäudeausrüstung
Vergleiche hierzu Abschnitt 3.1.6.4.13.4, „Auswahl "Klassifikationen" “ in ENTERPRISE 3Dfindit (Professional) - Anwender. Sofern Sie eine eigene Klassifikation angelegt haben, wird auch diese hier angezeigt (siehe Abschnitt 5.12.12, „Eigenes Klassensystem anlegen bez. bearbeiten “.

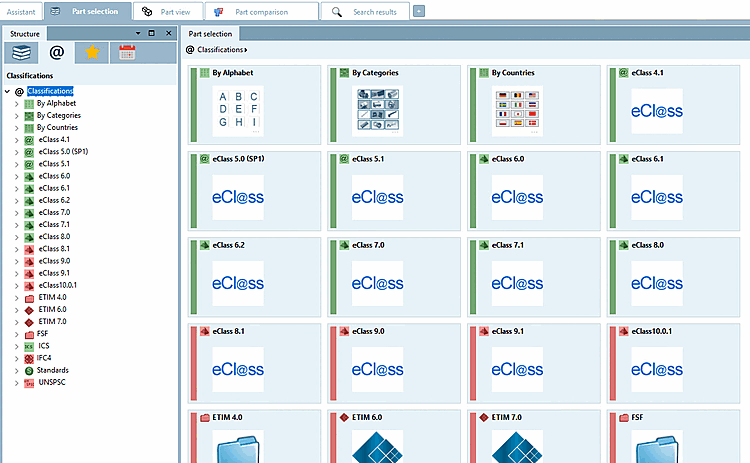

Klassifikationen [Classifications] in PARTdataManager

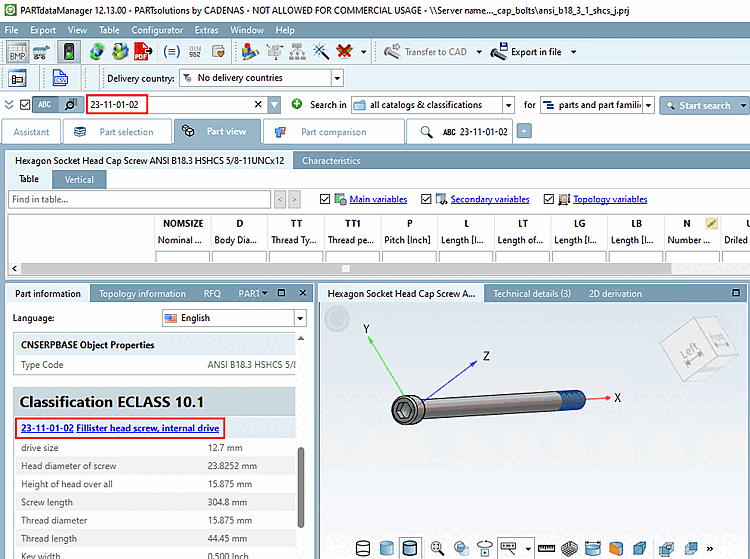

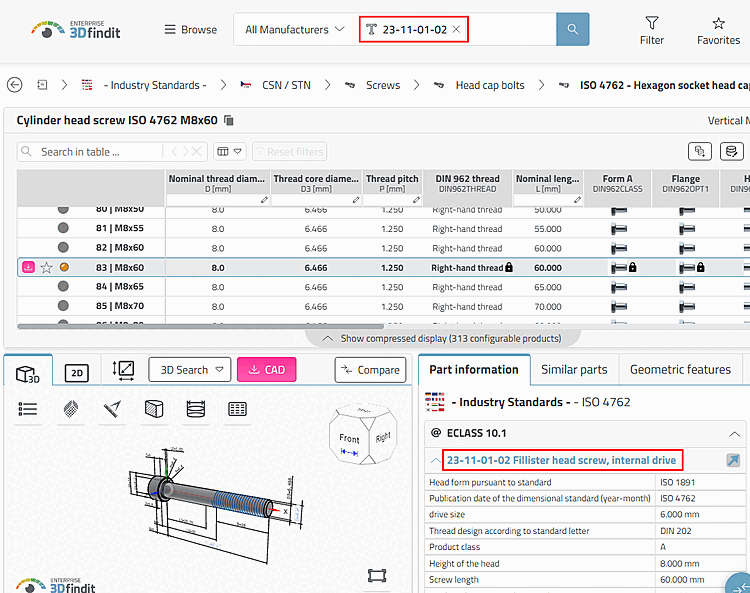

Beispiel: Ist die eClass-Nummer bekannt, können Sie damit suchen:
Im Dockingfenster Teileinformationen [Part information] finden Sie alle Informationen zu den einzelnen Klassifikationen, nach denen das Teil klassifiziert wurde.

PARTdataManager - Teileinformationen [Part information]
Sofern unter Extras --> Einstellungen [Settings] --> Tabelle [Table] die Option Klassenvariablen anzeigen [Show class variables] aktiviert wurde (im folgenden Beispiel eClass 7.1), werden die Klassenvariablen in den jeweiligen Spaltenköpfen der Tabelle zusätzlich angezeigt.

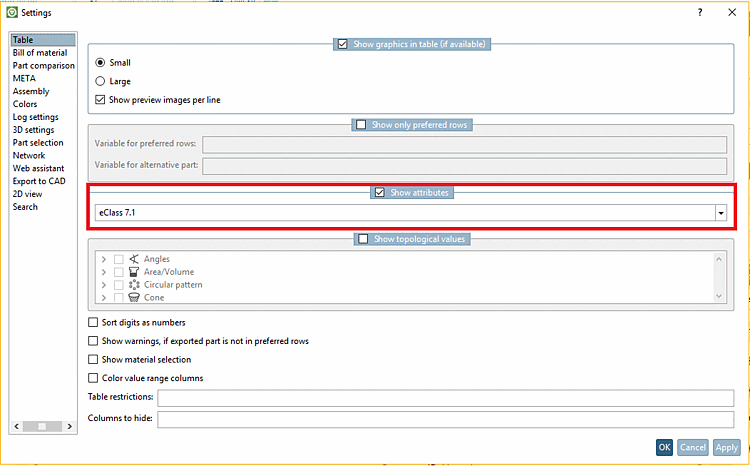

Klassenvariablen anzeigen [Show class variables] - aktivieren

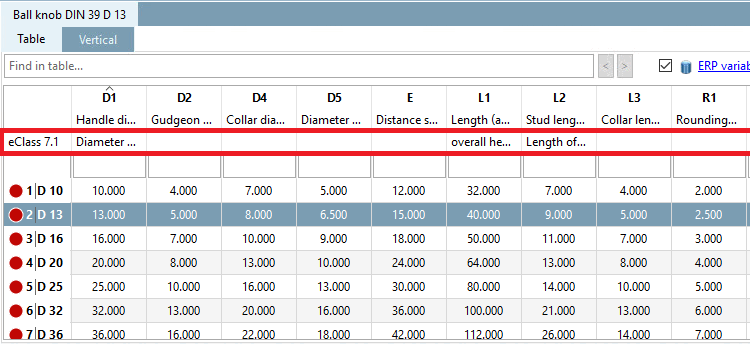

Klassenvariablen im PARTdataManager
Intelligentes Platzieren über Platzierungsdialog
Siehe hierzu unter Abschnitt 5.12.8, „ Normteile klassifizieren für Platzierungsdialog “.

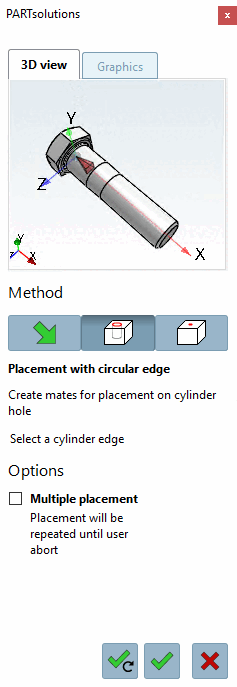

Auswahlmöglichkeit: PARTsolutions Platzierungsdialog
Übergabe von Metainformationen (siehe beispielsweise Abschnitt 5.12.9, „Elektroteile klassifizieren “)
