5.12.11.1.1. Klasse "CNSPIPING"

In der Klasse CNSPIPING stehen folgende Merkmale zur Verfügung:

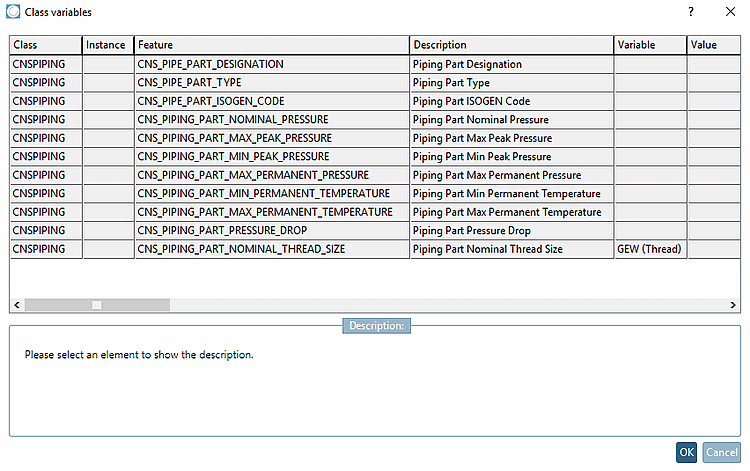

Klasse "CNSPIPING"

Piping Part Designation: Bauteilnutzungsart (z.B. Gas / Wasser / Brandschutz)
Piping Part Type: Bauteilform-Beschreibung
- Inline valve/part: Gerades Ventil/Bauteil
- Inline_Reducing: Reduzierstück
- Coupling/fitting: Kupplung/Muffe
- Flange: Flansch
- Gasket: Gasket
- 90° corner: 90°-Eckstück
- 90° corner with reducing: 90°-Eckstück mit Reduzierung
- 90° corner with welded outlet: 90°-Eckstück mit geschweißtem Auslass
- Elbow: Winkelstück
- T-piece: T-Stück
- T-piece with reducing: T-Stück mit Reduzierung
- T-piece with welded outlet: T-Stück mit geschweißtem Auslass
- Mounting: Befestigung/Halterung
Piping Part ISOGEN CODE: ISOGEN-Code für das Bauteil - 4 Buchstaben
Piping Part Nominal Pressure: Nomineller Betriebsdruck [Pa]
Piping Part Max Peak Pressure: Maximaler Kurzzeit-Überdruck [Pa]
Piping Part Min Peak Pressure: Maximaler Kurzzeit-Unterdruck [Pa]
Piping Part Max Permanent Pressure: Maximaler Dauer-Betriebsdruck [Pa]
Piping Part Min Permanent Temperature: Minimale Betriebstemperatur [Celsius]
Piping Part Max Permanent Temperature: Maximale Betriebstemperatur [Celsius]
Piping Part Pressure Drop: Druckabfall am Bauteil [Pa]
Piping Part Nominal Thread Size: Bei Angabe der entsprechenden Tabellenvariablen (siehe beispielhaft Abb. „Klasse "CNSPIPING"“ "GEW") kann das Merkmal zeilenweise gesteuert werden.

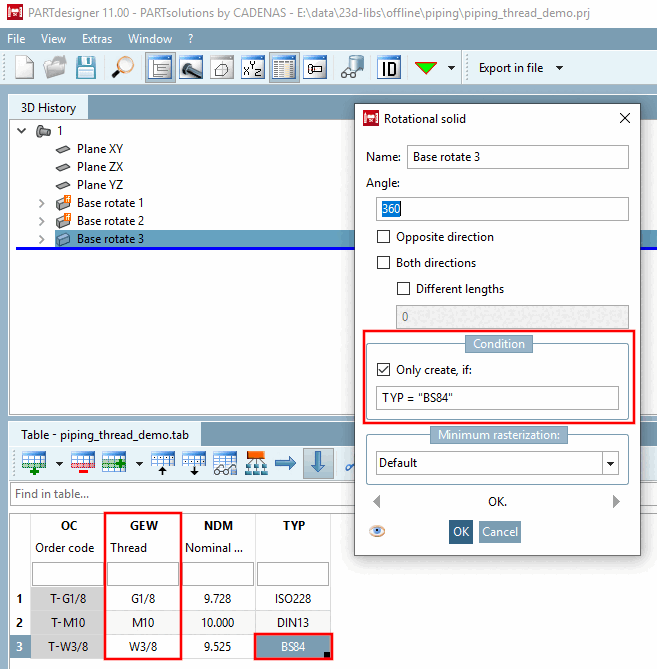

In der Sachmerkmalstabelle wird der Gewindetyp über Bedingungen gesteuert.
