5.12.14.1.2. Klasse "CNSPIPECONNECTOR_ROUND"

Auflistung aller Merkmale mit möglichen Werten

Metadata: bleibt leer
3D Filename: Eintrag erfolgt automatisch (beim Setzen über "Published Elements")
3D Identifikation: Eintrag erfolgt automatisch (beim Setzen über "Published Elements")
Pipe Connector On Mainline: Anschluss auf Hauptleitung oder nicht (Listenfeldauswahl)
- Abzweigung
- Hauptrohr
Pipe Connector Discipline:
- Piping: Versorgungsleitungen zum Transport von Gasen und Flüssigkeiten wie z.B. Wasser, Öl oder ähnliches
  Wichtig ist die Kapazität oder der Innendurchmesser
  Angabe der Rohrstärke in Plannummer
- Tubing: Leerrohre
  Wichtig ist der Außendurchmesser (das Nennmaß basiert auf dem Außendurchmesser)
  Angabe der Rohrstärke in mm oder inch
- HVAC: Heating, Ventilation and Air Conditioning (dt. „Heizung, Lüftung, Klimatechnik“) - Luftkanäle
- Conduit: Leitungsrohre, Kabelkanäle
- Electrical: Kabel-/Stromversorgung
Pipe Connector Function: Fließrichtung des Mediums oder Befestigung
- E = Eintritt eines Mediums
- A = Austritt eines Mediums
- U = Unbestimmte Medium-Flussrichtung
- B = Befestigungsanschluss (z.B. bei Brennern an Heizkesseln)

Pipe Connector Designation: Nutzungsart des Anschlusses

System (=Gobal):
Supply
Return

	Hinweis
	Sofern nicht genauer definiert, sollte idealerweise mit dem Wert "System" gearbeitet werden. (Zur Vermeidung von Problemen bei Änderung der Flussrichtung.)

Pipe Connector ISOGEN Code: ISOGEN-Code für das Bauteil (4 Buchstaben)
Reference Guide: https://docs.hexagonppm.com/reader/0lruBS_9RMe3GCYewUDFLw/jzNMOLyC0egjVBNRXD5wrg
Zwischen ISOGEN Code und VDI Form Code gibt es zum Teil Schnittmengen.
Pipe Connector VDI Form Code:
Zwischen ISOGEN Code und VDI Form Code gibt es zum Teil Schnittmengen.
Rohr-Anschlussformen
Für Rohrleitungen werden folgende Anschlussformen mit entsprechenden Kennungen unterschieden. In den mit einem Kreis gekennzeichneten Anschlusspunkten liegen die Nullpunkte der Anschluss-Koordinatensysteme.
Listenfeldauswahl: z..B. NIPP, MUFF, GLAT, RUF, OVFL (siehe VDI 3805)
GLAT: Ende glatt
MUFF: Muffe
NIPP: Nippel
RUFL: Rundflansch

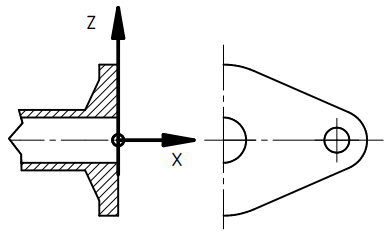

OVFL: Ovalflansch
ZWFL: Zwischenflansch
Anschlussformen für Luftleitungen
Für Luftleitungen werden Anschlussformen mit entsprechenden Kennungen unterschieden (die Anschlusspunkte sind jeweils durch einen kleinen Kreis gekennzeichnet).
= LREF: rechteckiger Flansch
LREM: rechteckige Muffe
LREN: rechteckiger Nippel
LREL: rechteckiger Locheinbau-Anschluss
LTRF: trapezförmiger Flansch
LTRM: trapezförmige Muffe
LTRN: trapezförmiger Nippel
LTRL: trapezförmiger Locheinbau-Anschluss
LOVF: ovaler Flansch
LOVM: ovale Muffe
LOVN: ovaler Nippel
LOVL: ovaler Locheinbau-Anschluss
LRUF: runder Flansch
LRUM: runde Muffe
LRUN: runder Nippel
LRUL: runder Locheinbau-Anschluss

PipeConnector VDI Method:

Die Verbindungsart wird bestimmt durch die Angabe einer alphanumerischen Bezeichnung. Diese definiert die qualitative Gestalt der Wirkflächenpaarung in der Verbindung. Sie kann zusammengesetzt sein aus z.B. einer DIN-Nummer für die Gewinde- oder Flanschart, kombiniert mit einer Druckstufen- oder Leistungsangabe, wenn diese auf die Wirkflächengestalt (z.B. bei Flanschen) Einfluss hat.

Hinweis

Nur gleiche Verbindungen passen zusammen!

Die sichtbare Angabe entspricht einem eindeutigen Kürzel.

DIN 13-1 Metrisches Gewinde	13T1
DIN 13-2 Metrisches Feingewinde	13T2
DIN 13-3 Metrisches Feingewinde	13T3
DIN 13-4 Metrisches Feingewinde	13T4
DIN 13-5 Metrisches Feingewinde	13T5
DIN 13-6 Metrisches Feingewinde	13T6
DIN 13-7 Metrisches Feingewinde	13T7
DIN 13-8 Metrisches Feingewinde	13T8
DIN 13-9 Metrisches Feingewinde	13T9
DIN 13-10 Metrisches Feingewinde	13T10
DIN 13-11 Metrisches Feingewinde	13T11
DIN 103-2 ISO-Trapezgewinde metrisch	103T2
EN 226 Brenneranschluss bis 72 KW	EN226KW72
EN 226 Brenneranschluss bis 150 KW	EN226KW150
DIN 228-1 Zyl. Rohrgewinde	228T1
DIN 405-1 Rundgewinde	405T1
DIN 477-1 Gasflaschengewinde kegelig	477T1K
DIN 477-1 Gasflaschengewinde zylindrisch	477T1Z
DIN 1298 Abgasanschluss	1298
DIN 2999 Kegel. Rohrgewinde	2999
DIN 3239 Anschweißende Form B	3239
DIN 3502 Kegel. Rohrgewinde	3502
DIN 3858 Kegel. Rohrgewinde	3858
DIN 2501 Flansch PN6	2501PN6
DIN 2501 Flansch PN10	2501PN10
DIN 2501 Flansch PN16	2501PN16
DIN 2501 Flansch PN25	2501PN25
DIN 2501 Flansch PN40	2501PN40
DIN 2501 Flansch PN63	2501PN63
DIN 24145 Wickelfalzrohr (Steckverbindung)	24145
DIN 24193 Winkelflansche Reihe 1	24193R1
DIN 24193 Winkelflansche L Reihe 2	24193LR2
DIN 24193 Winkelflansche FL Reihe 2	24193FLR2
DIN 24193 Winkelflansche L Reihe 3	24193LR3
DIN 24193 Winkelflansche FL Reihe 3	24193FLR3
Lüftungsrahmenverbindung SB20	LRVSB20
Lüftungsrahmenverbindung SB30	LRVSB30
Lüftungsrahmenverbindung SB40	LRVSB40
Konische Verbindungen (Eurokonus)	DIN3838V
DIN 2501 Flansch PN100	2501PN100
DIN 2501 Flansch PN160	2501PN160
DIN 2501 Flansch PN250	2501PN250
DIN 2501 Flansch PN320	2501PN320
DIN 2501 Flansch PN400	2501PN400
DIN EN 12220 Lüftung Rohr-Flanschverbindung	12220
DIN 24154 Lüftung Rohr-Flanschverbindung	24154
Lüftungs-Kanal-Steckverbindung	LKS
Lüftung Brandschutz-Steckmuffen-Klebe-Verbindung	LBSK
Lüftung Brandschutz-Flansch-Verbindung	LBF
Lüftung Kanal-Stutzenverbindung	LKST
Lüftung Rohr-Stutzenverbindung	LRST
DIN 2353 Schneidring-Verschraubung	2353
DIN 2558 Ovale Gewindeflansche; PN6	2558
DIN 2561 Ovale Gewindeflansche; PN16	2561
DIN EN 1254 Kupferrohr-Lötverbindung	1254
Lüftung Spannringverbindung	LSPR
Lüftung Klebebandverbindung	LKBND
DVS 2208 Stumpfschweißverbindung	2208
DIN EN 1092-1 Stahlflansche	EN1092-1/tt/bb/PNpp
DIN EN 1092-2 Gussflansche	EN1092-2/tt/bb/PNpp
DIN EN 1092-3 Kupferflansche	EN1092-3/tt/bb/PNpp
DIN EN 1092-4 Aluminiumflansche (tt = Typbezeichung laut DIN EN 1092-1 bis -4) (bb = Dichtflächenbezeichung laut DIN EN 1092-1 bis -4) (pp = Nenndruckbezeichung laut DIN EN 1092-1 bis -4) (Beispiel: EN1092-1/01/A/PN40 )	EN1092-4/tt/bb/PNpp
DIN EN 12627 Schweißenden pp = Nenndruckbezeichung laut DIN EN 12627)	EN12627PNpp
DIN EN 12760 Schweißmuffen pp = Nenndruckbezeichung laut DIN EN 12760)	EN12760PNpp
DIN EN 10226 Kegel. Rohrgewinde	EN10226
DIN EN 12627 Anschweißenden für Armaturen aus Stahl	EN12627
DIN EN 1506 Luftleitungen rund, Überlappungsverbindung	EN1506
DIN EN 12220 Maße von runden Flanschen für Lüftungszwecke	EN12220

Pipe Connector Nominal Diameter: Nominaler (innerer) Rohr-Anschlussdurchmesser. Wird über eine entsprechende Variable gesteuert.

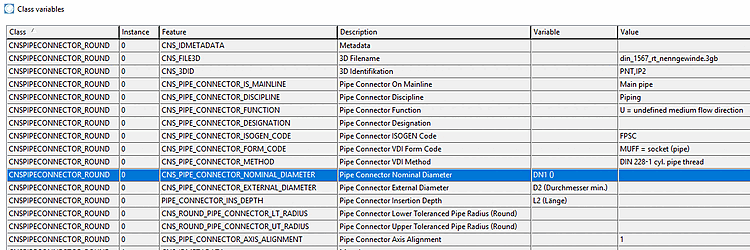

Beispiel: Pipe Connector Nominal Diameter: Variable "DN1"
Pipe Connector External Diameter: Äußerer Rohr-Anschlussdurchmesser. Wird über eine entsprechende Variable gesteuert.

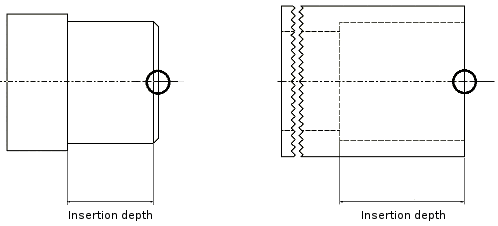

Pipe Connector Insertion Depth: Einschubtiefe. Wird über eine entsprechende Variable gesteuert.
Hinweis
Bei den Anschlussformen "Nippel" und "Muffe" muss die Einschubtiefe mit angegeben werden.
