3.1.6.4.6.3. Geometrische Suche (3D): Das Wichtigste auf einen Blick

Funktionsbeschreibung

Die Geometrische Suche (3D) [Geometric search (3D)] eignet sich zur textunabhängigen Suche, auch als Ergänzung zur Volltextsuche, insbesondere zur Suche im Eigenteilepool, bei nicht klassifizierten Teilen oder Teilen, die nicht in ERP/PDM erfasst sind. Aufgrund der Präzision finden Sie die sprichwörtliche Nadel im Heuhaufen.

Die Geometrische Suche (3D) [Geometric search (3D)] bietet sich an ...

... bei fehlender textueller Auszeichnung oder Klassifizierung (insbesondere bei Eigenteilen)
... wenn kein passender Suchbegriff bekannt ist (evtl. geringe Spezialkenntnisse)
... bei unterschiedlichen Herstellerangaben für ein und dasselbe
... während der Modellierungsphase, um das Erzeugen von Dubletten zu vermeiden

... zu Vergleichen zwischen Kauf- und Eigenteilen

Vergleich von		Nutzen
Eigenteil	Eigenteil	Erhöhung der Wiederverwendung Reduzierung von Dubletten Erhöhung der Standardisierung
Eigenteil	Kaufteil	Erhöhung der Verwendung von Kaufteilen
Kaufteil	Kaufteil	Möglichkeit des Lieferantenvergleichs

Ablauf

Klicken Sie im aufgeklappten Menü der erweiterten Suchmethoden auf Geometrische Suche (3D) [Geometric search (3D)].

-> Es öffnet sich das gleichnamige Dialogfenster.

Alle in der aktuellen Sitzung bereits benutzten Teile sind im Dialogfenster auf der Registerseite Projekte [Projects] aufgelistet. Auf der Registerseite 3D-Dateien [3D files] können Sie beliebige Teile aus dem CAD übernehmen oder von Festplatte laden.
Mit Öffnen [Open] können Sie aufgelistete Teile jederzeit wieder in die Teileansicht [Part view] laden. Doppelklick auf das gewünschte Teil hat den gleichen Effekt.
Bestimmen Sie auf der linken Seite unter Verlauf [History] das Suchteil.
-> Das Teil wird rechts in der Vorschau [Preview] angezeigt.

Einstellungen [Settings]:

Suchvorlage [Search template]: In der Regel erreichen Sie mit der Vorlage Standard-Suche [Standard search] sehr gute Ergebnisse. Außerdem stehen noch die Vorlagen Umfassende Suche [Broad search], Suche nach Profilen [Search for profiles] und Dublettensuche [Duplicate search] zur Verfügung.

	Hinweis
	Für die Erstellung eigener Suchvorlagen mit speziellen Anpassungen wenden Sie sich bitte bei Bedarf an das CADENAS Consulting.

Größenabhängig [Size-dependent]: Wenn Sie die Option deaktivieren, suchen Sie nur formabhängig, bei Aktivierung zusätzlich auch größenabhängig.
Gespiegelte Teile filtern [Filter mirrored parts]: Wenn Sie die Option aktivieren, werden gespiegelte Teile herausgefiltert. In der Liste der Suchergebnisse sind gespiegelte Teile mit einem entsprechenden Icon gekennzeichnet .

Option deaktiviert: Gespiegelte Teile werden nicht herausgefiltert, aber mit einem entsprechenden Icon gekennzeichnet.

Klicken Sie auf Übernehmen [Commit].

Übernehmen [Commit]

Übernimmt alle Änderungen und schließt das Dialogfenster.

Starten Sie dann die Geometrische Suche (3D) [Geometric search (3D)] mittels Suche starten [Start search].

Übernehmen und Suchen [Commit and Search]

Schließt das Dialogfenster und startet die Geometrische Suche (3D) [Geometric search (3D)] unmittelbar.

Abbrechen [Cancel]

Schließt das Dialogfenster und übernimmt keine Änderungen.

-> Die Geometrische Suche (3D) [Geometric search (3D)] wird nun mit den aktuell gewählten Parametern und einem kleinen Vorschaubildchen angezeigt.

Sie können die Geometrische Suche (3D) [Geometric search (3D)] als alleinige Methode anwenden oder in Kombination mit anderen. Nicht gewünschte Methoden können Sie entweder deaktivieren (Häkchen entfernen) oder löschen (). In vorliegenden Beispiel ist die Geometrische Suche (3D) [Geometric search (3D)] als alleinige Suchmethode angewendet. Deaktivieren Sie die Volltextsuche [Full-text search] (bei Volltextsuche ist Löschen nicht möglich).

	Hinweis
	Die Benutzung von Skizze (2D) [Sketch (2D)] und Geometrie (3D) [Geometry (3D)] schließen sich gegenseitig aus.

Wählen Sie die Einstellung "Suchen nach Einzelteilen [parts]".
Klicken Sie auf Suche starten [Start search].

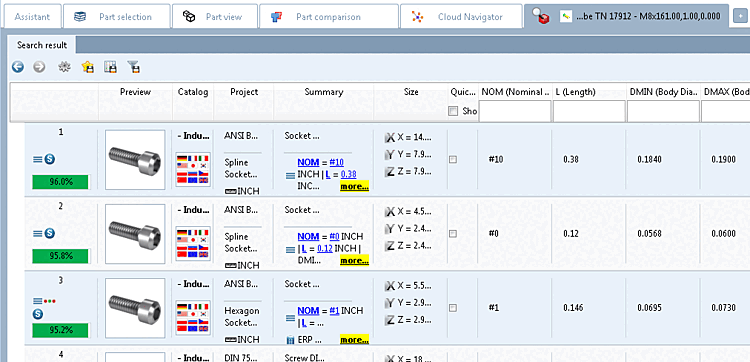

-> Die Suchergebnisse werden unterhalb aufgelistet.

Entsprechend des geometrischen Übereinstimmungsgrades zum Suchteil ist der Prozentwert farbig markiert.
- Grün: Sehr gut
- Gelb: Mittel
- Rot: Schlecht
Optional können Sie Bauteile in den Bauteilvergleich [Part comparison] laden (tabellarischer Vergleich und 3D/2D-Vergleich). Siehe hier.
