3.1.6.4.6.2. PARTdataManager: Weitere Aktionen im Dialogfenster "Geometrische Suche (3D)"

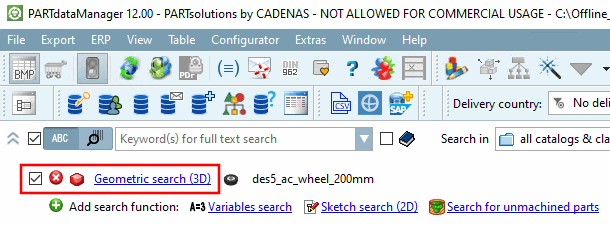

Klicken Sie in PARTdataManager auf den Link neben dem Icon Geometrische Suche (3D) [Geometric search (3D)].

-> Es öffnet sich das gleichnamige Dialogfenster.

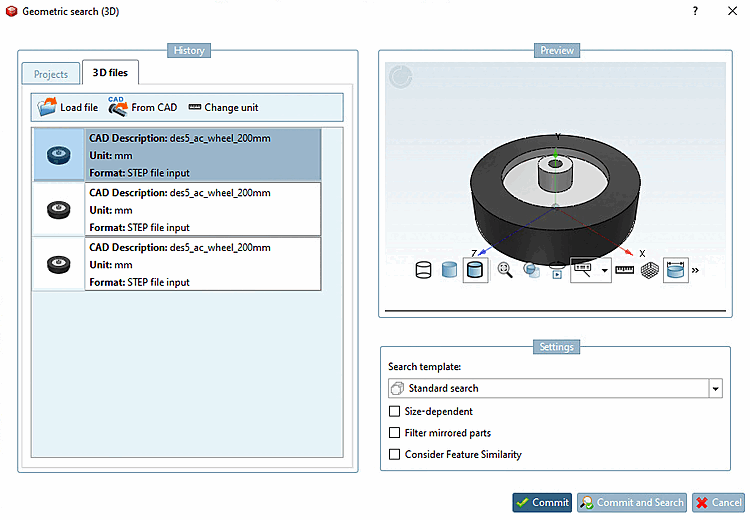

Dialogfenster "Geometrische Suche (3D) [Geometric search (3D)]"

Sie sehen rechts unter Vorschau [Preview] das für die geometrische Suche übernommene Suchteil.

Links unter Verlauf [History], auf der Registerseite 3D-Dateien [3D files] können Sie folgende Aktionen ausführen:

Selektieren Sie in der Verlaufsliste ein beliebiges Bauteil. -> Diese Teil wird als Suchteil für die Geometrische Suche verwendet.
Datei laden [Load file]
Mit Klick auf die Schaltfläche öffnet sich ein Explorerfenster. Wählen Sie eine beliebige Datei im Neutralformat.
Automatisch öffnet sich danach das Dialogfenster Auswahl der Einheit [Selection of unit]. Bestimmen Sie die Einheit des Referenzteils und bestätigen Sie mit OK.
-> Das gewählte Bauteil wird in die Liste unter Verlauf [History] aufgenommen, ist bereits selektiert und dient somit als Suchteil.
Aus CAD [From CAD]
Mit Klick auf die Schaltfläche wird das aktuelle Dokument (Baugruppe oder Einzelteil) in die Liste unter Verlauf [History] aufgenommen, ist bereits selektiert und dient somit als Suchteil.
Es wird automatisch die im Dokument gewählte Bauteileinheit übernommen.^[56] Mittels Einheit ändern [Change unit] können Sie bei Bedarf die Einheit explizit bestimmen.
Einheit ändern [Change unit]
Mit Klick auf die Schaltfläche öffnet sich das Dialogfenster Auswahl der Einheit [Selection of unit]. Bestimmen Sie die Einheit des Referenzteils und bestätigen Sie mit OK.

Schließen Sie die Aktion mit Klick auf eine der folgenden Schaltflächen ab:

Übernehmen [Commit]: Das Dialogfenster wird geschlossen.
Starten Sie die geometrische Suche mit Klick auf die Schaltfläche Suche starten [Start search].
Übernehmen und Suchen [Commit and Search]: Es wird unmittelbar eine geometrische Suche ausgeführt.
Abbrechen [Cancel]: Das Dialogfenster wird ohne Übernahme von Änderungen geschlossen.

^[56]Sollte dies auf irgendeinem Grund nicht korrekt funktionieren, wird per Default mm angenommen.
